Гусеница боковой рама — HITACHI HC1410

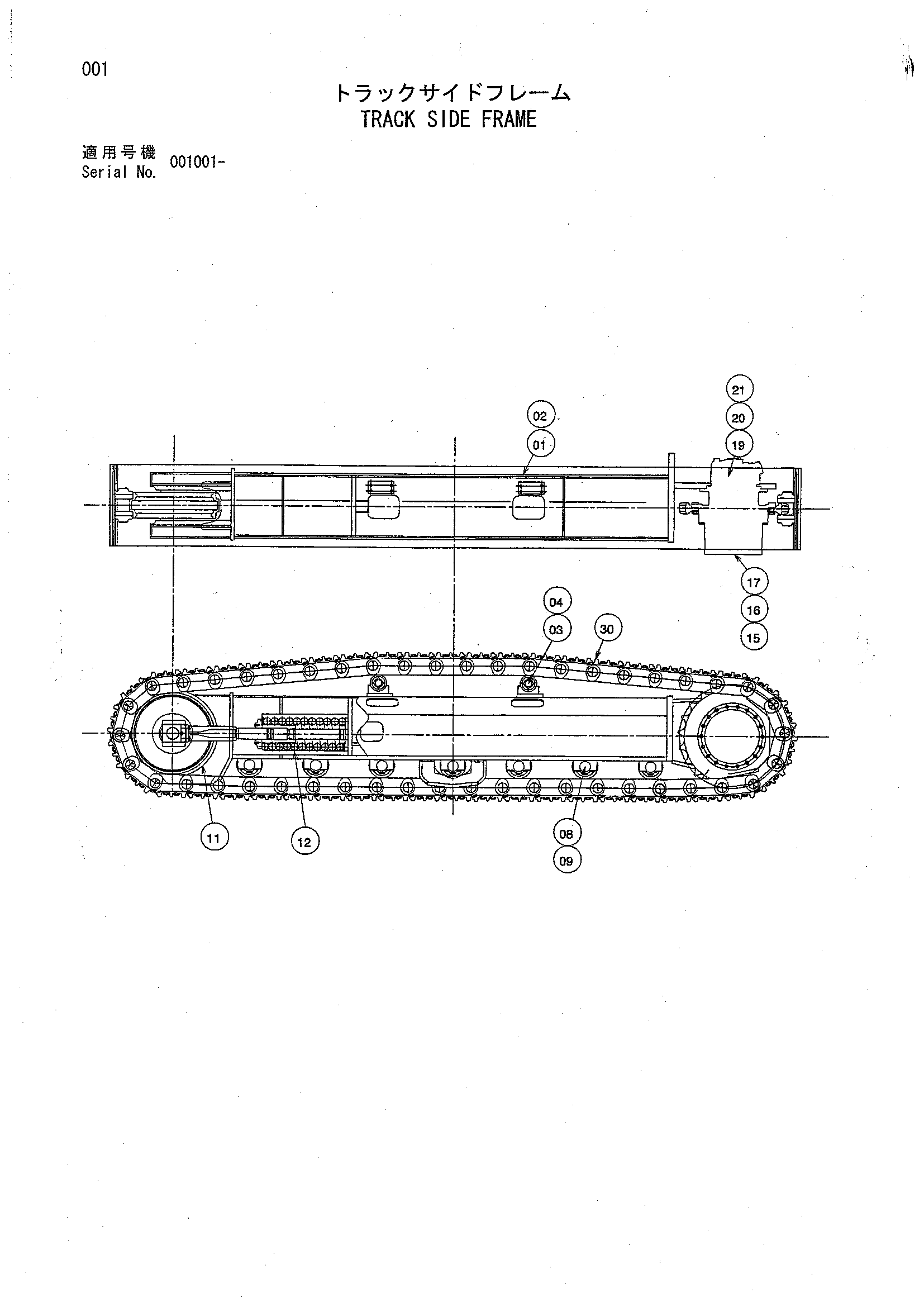

Заводская схема «Гусеница боковой рама» для HITACHI HC1410. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5006643 | Рама боковой(правый) | 1 |
| 02 | 5006644 | Рама боковой(левый) | 1 |
| 03 | 9160680 | Каток верхний | 2 |
| 04 | J921235 | Болт | 8 |
| 08 | 4227029 | Болт | 56 |
| 09 | 9190194 | Каток нижний | 14 |
| 11 | 9181802 | Направляющее колесо | 2 |
| 12 | 9187133 | Механизм натяжения | 2 |
| 15 | 9180731 | Бортовой редуктор | 2 |
| 16 | 4272305 | Болт | 28 |
| 17 | J222016 | Шайба | 28 |
| 19 | A853144 | Адаптер | 4 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | A852122 | Адаптер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852333 | Угловой штуцер | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 9205249 | 410G башмак в сборе | 1 |
| 30A | 9205250 | 410G гусеничная цепь | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HC1410 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
