Ремень конвейер — HITACHI HC1110

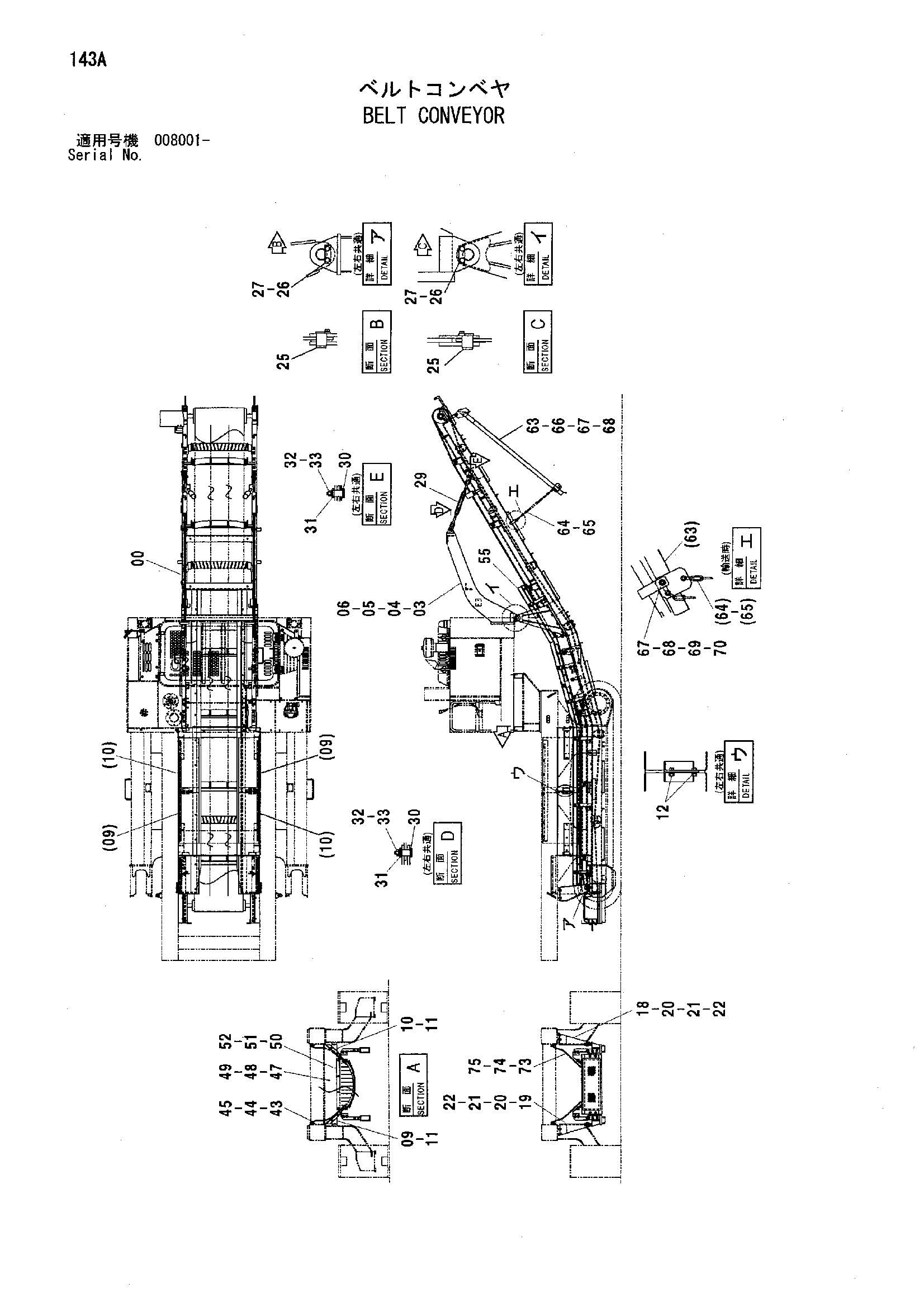

Заводская схема «Ремень конвейер» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9228243 | Конвейер группа | 1 |
| 03 | 6020763 | Кронштейн | 1 |
| 04 | J922490 | Болт | 4 |
| 05 | J257224 | Пружинная шайба | 4 |
| 06 | A590124 | Плоская шайба | 4 |
| 09 | 7041824 | Кронштейн | 2 |
| 10 | 7041829 | Кронштейн | 2 |
| 11 | J021225 | Болт с шайбой | 12 |
| 11 | J271225 замена: J901225 | Болт с шайбой | 12 |
| 11 | J271225 замена: J222012 | Болт с шайбой | 12 |
| 12 | J021025 | Болт с шайбой | 4 |
| 12 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 12 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 18 | 7041087 | Левый кронштейн | 1 |
| 19 | 7041838 | Правый кронштейн | 1 |
| 20 | J901645 | Болт | 8 |
| 21 | J222016 | Шайба | 8 |
| 22 | A590916 | Пружинная шайба | 8 |
| 25 | 4355267 | Палец | 4 |
| 26 | X4245 | Стопорная пластина | 4 |
| 27 | J011020 | Болт с шайбой | 8 |
| 27 | J271020 замена: J901020 | Болт с шайбой | 8 |
| 27 | J271020 замена: J222010 | Болт с шайбой | 8 |
| 29 | 4404933 | Турнбуккле | 2 |
| 30 | 4364106 | Палец | 4 |
| 31 | 4364110 | Шайба | 4 |
| 32 | A590912 | Пружинная шайба | 4 |
| 33 | J950012 | Гайка | 4 |
| 43 | 4476500 | Резиновая прокладка | 4 |
| 44 | 4476499 | Пластина | 4 |
| 45 | J021235 | Болт с шайбой | 16 |
| 45 | J271235 замена: J901235 | Болт с шайбой | 16 |
| 45 | J271235 замена: J222012 | Болт с шайбой | 16 |
| 47 | 9761484 | Крышка | 1 |
| 48 | 9759027 | Крышка | 1 |
| 49 | J021030 | Болт с шайбой | 8 |
| 49 | J271030 замена: J901030 | Болт с шайбой | 8 |
| 49 | J271030 замена: J222010 | Болт с шайбой | 8 |
| 50 | 4476178 | Резиновая прокладка | 2 |
| 51 | 4476198 | Пластина | 2 |
| 52 | J021030 | Болт с шайбой | 8 |
| 52 | J271030 замена: J901030 | Болт с шайбой | 8 |
| 52 | J271030 замена: J222010 | Болт с шайбой | 8 |
| 55 | 9215898 | Крышка конвейер | 1 |
| 63 | 7044560 | Кхуте | 1 |
| 64 | 4481194 | Цепь | 2 |
| 65 | 4481195 | Серьга | 4 |
| 66 | J901240 | Болт | 2 |
| 67 | A590112 | Плоская шайба | 6 |
| 68 | J951012 | Гайка | 6 |
| 69 | J901235 | Болт | 2 |
| 70 | A590912 | Пружинная шайба | 2 |
| 73 | 4601261 | Резиновая прокладка | 2 |
| 74 | 4601253 | Пластина | 2 |
| 75 | J021235 | Болт с шайбой | 6 |
| 75 | J271235 замена: J901235 | Болт с шайбой | 6 |
| 75 | J271235 замена: J222012 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
