Магнетик сепаратор — HITACHI HC1110

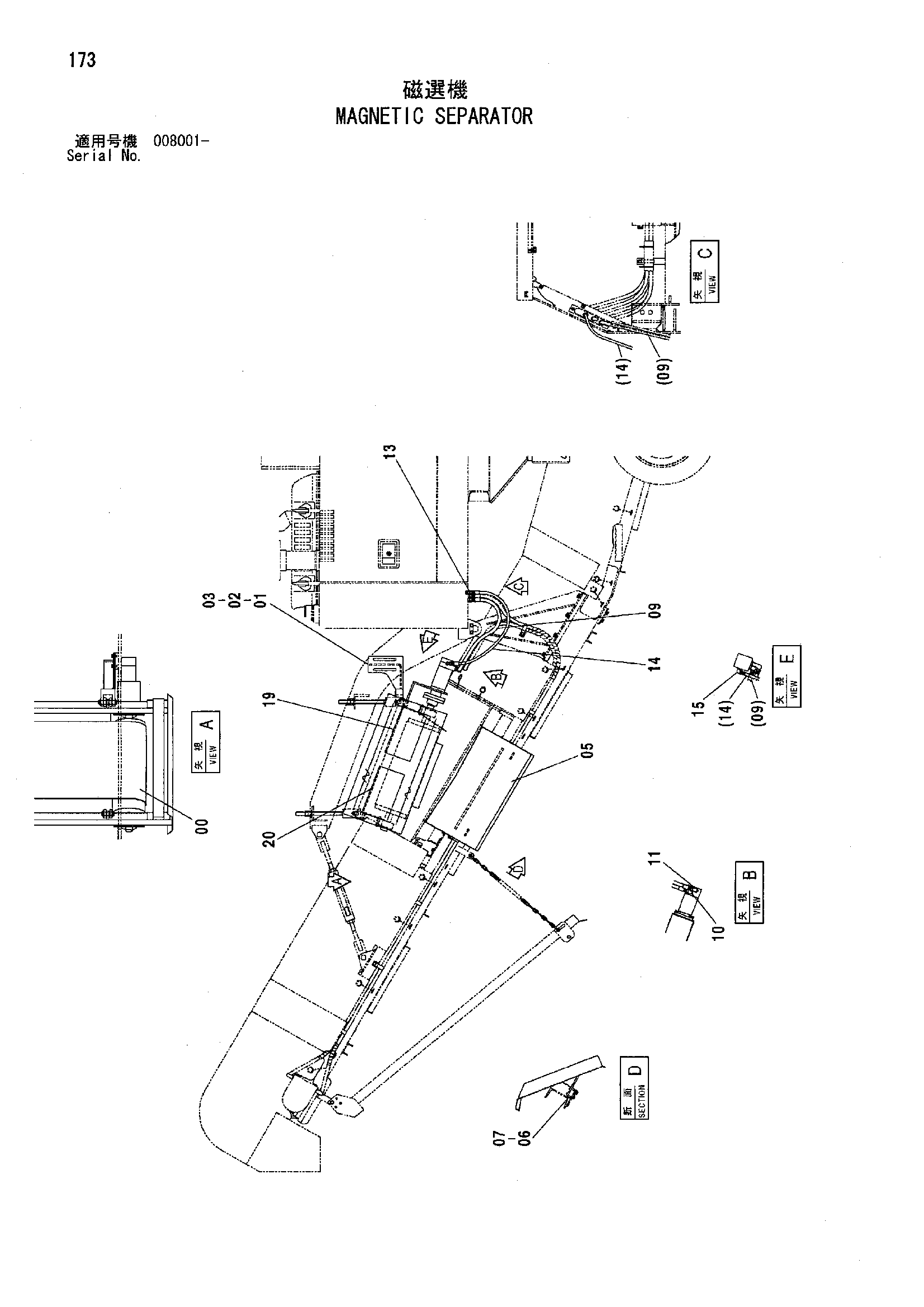

Заводская схема «Магнетик сепаратор» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4460502 | Конвейер магнит | 1 |
| 01 | 8078259 | Левый кронштейн | 1 |
| 02 | 8078260 | Правый кронштейн | 1 |
| 03 | J031230 | Болт с шайбой | 4 |
| 03 | J281230 замена: J901230 | Болт с шайбой | 4 |
| 03 | J281230 замена: 4249324 | Болт с шайбой | 4 |
| 05 | 7040959 | Кхуте | 1 |
| 06 | 4487096 | Проставка | 2 |
| 07 | J031055 | Болт с шайбой | 4 |
| 07 | J281055 замена: J901055 | Болт с шайбой | 4 |
| 07 | J281055 замена: 4486055 | Болт с шайбой | 4 |
| 09 | 4357357 | Шланг | 1 |
| 10 | A852344 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4217342 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852143 | Адаптер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4374026 | Шланг | 1 |
| 15 | A852323 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 3087353 | Предупреждающая табличка | 2 |
| 20 | 3088513 | Предупреждающая табличка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
