Принадлежности трубопроводы — HITACHI HC1110

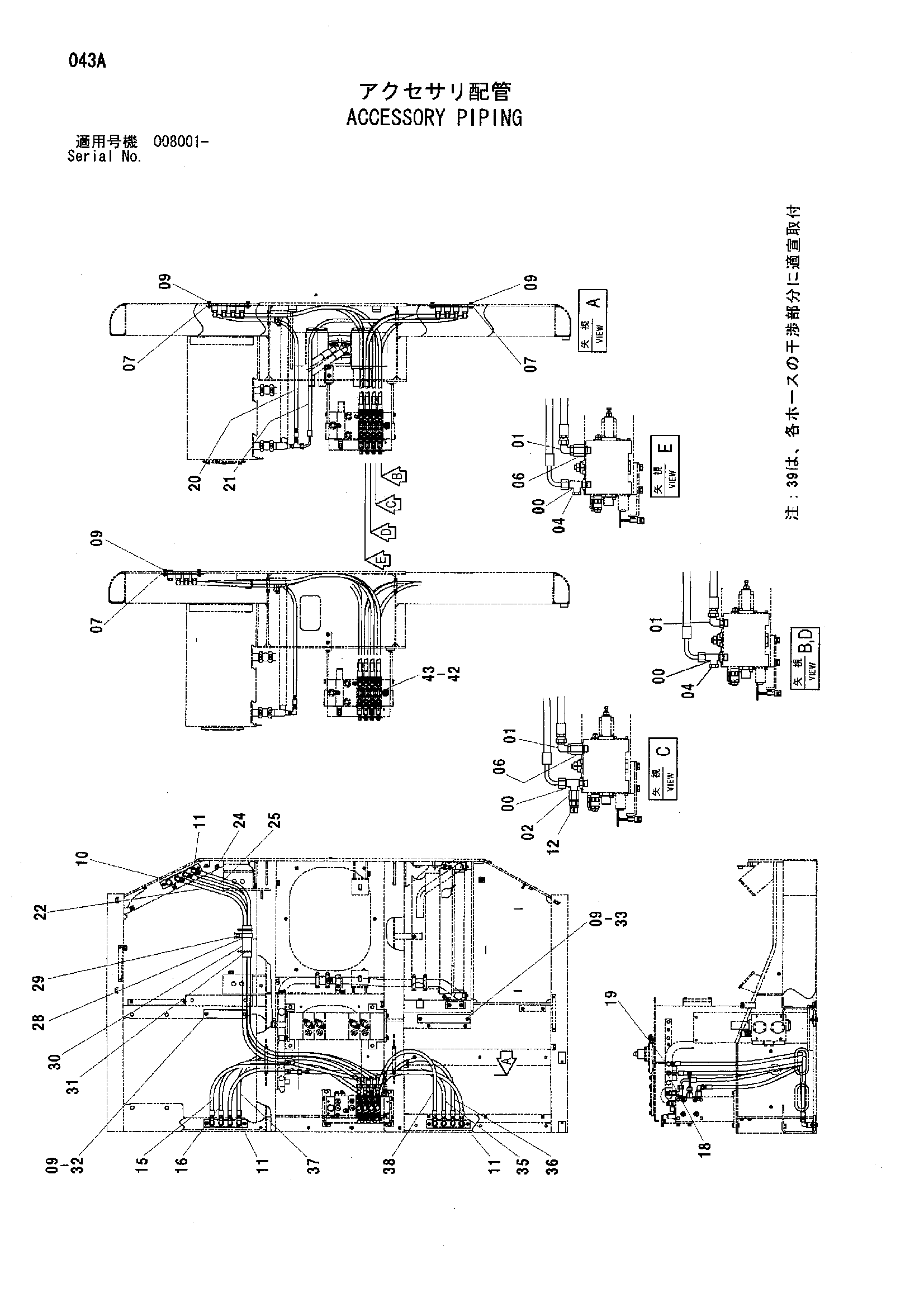

Заводская схема «Принадлежности трубопроводы» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4285109 | Тройник | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | A852344 | Угловой штуцер | 4 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4356422 | Адаптер | 1 |
| 04 | 4092534 | Пробка | 3 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4406267 | Переходник | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 8078865 | Пластина | 3 |
| 09 | J021030 | Болт с шайбой | 10 |
| 09 | J271030 замена: J901030 | Болт с шайбой | 10 |
| 09 | J271030 замена: J222010 | Болт с шайбой | 10 |
| 10 | A885004 | Пробка | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A852344 | Угловой штуцер | 11 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4436271 | Датчик давления | 1 |
| 12A | 4365826 | Уплотнительное кольцо | 1 |
| 15 | 4469281 | Шланг | 1 |
| 16 | 4469291 | Шланг | 1 |
| 18 | A852434 | Тройник | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852334 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4469294 | Шланг | 1 |
| 21 | 4469285 | Шланг | 1 |
| 22 | 4469293 | Шланг | 1 |
| 24 | 4431697 | Шланг | 1 |
| 25 | 4431698 | Шланг | 1 |
| 28 | 4193816 | Зажим | 1 |
| 29 | J021030 | Болт с шайбой | 1 |
| 29 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 29 | J271030 замена: J222010 | Болт с шайбой | 1 |
| 30 | 4219918 | Резиновая втулка | 1 |
| 31 | 4055312 | Ленточный зажим | 2 |
| 32 | 9757392 | Пластина | 1 |
| 33 | 9757393 | Пластина | 1 |
| 35 | 4469280 | Шланг | 1 |
| 36 | 4469290 | Шланг | 1 |
| 37 | 4469279 | Шланг | 1 |
| 38 | 4469288 | Шланг | 1 |
| 39 | 4044420 замена: 4629693 | Защитный кожух | 5 |
| 39 | 4629693 | Защитный кожух | 5 |
| 42 | 4600220 | Переходник S | 1 |
| 42A | 4506424 | Уплотнительное кольцо | 1 |
| 43 | 4483989 | Датчик давления | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
