Управление короб — HITACHI HC1110

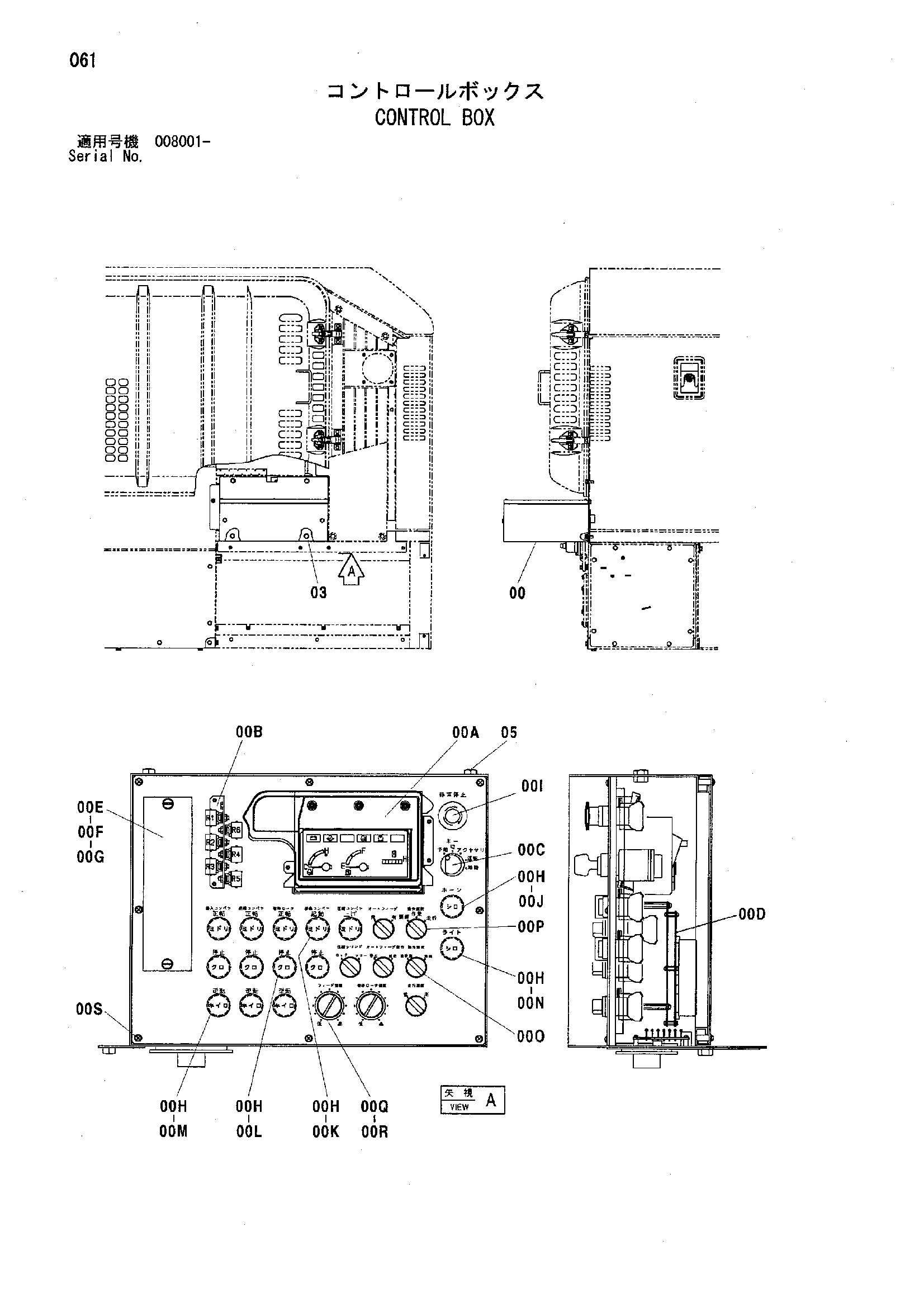

Заводская схема «Управление короб» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9211193 | Короб управление | 1 |
| 00A | 4362304 | Монитор | 1 |
| 00B | 4414207 | Реле | 6 |
| 00D | 4469493 | Плата управление | 1 |
| 00E | 4428910 | Предохранитель | 12 |
| 00F | 4428911 | Предохранитель | 3 |
| 00G | 4438015 | Предохранитель | 3 |
| 00H | 4601241 | Крышка резиновый | 14 |
| 00I | 4482375 | Выключатель | 1 |
| 00J | 4601231 | Выключатель пусхбут. | 1 |
| 00K | 4601238 | Выключатель пусхбут. | 5 |
| 00L | 4601239 | Выключатель пусхбут. | 4 |
| 00M | 4601240 | Выключатель пусхбут. | 3 |
| 00N | 4601234 | Выключатель пусхбут. | 1 |
| 00O | 4482197 | Выключатель | 5 |
| 00P | 4614797 | Выключатель поворотный | 1 |
| 00Q | 4601259 | Ресистор вариа. | 2 |
| 00R | 4601247 | Ручка | 2 |
| 00S | 4615328 | Винт | 1 |
| 03 | J021030 | Болт с шайбой | 4 |
| 03 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 03 | J271030 замена: J222010 | Болт с шайбой | 4 |
| 05 | J901016 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
