Пилотные гидролинии (1-3) — HITACHI HC1110

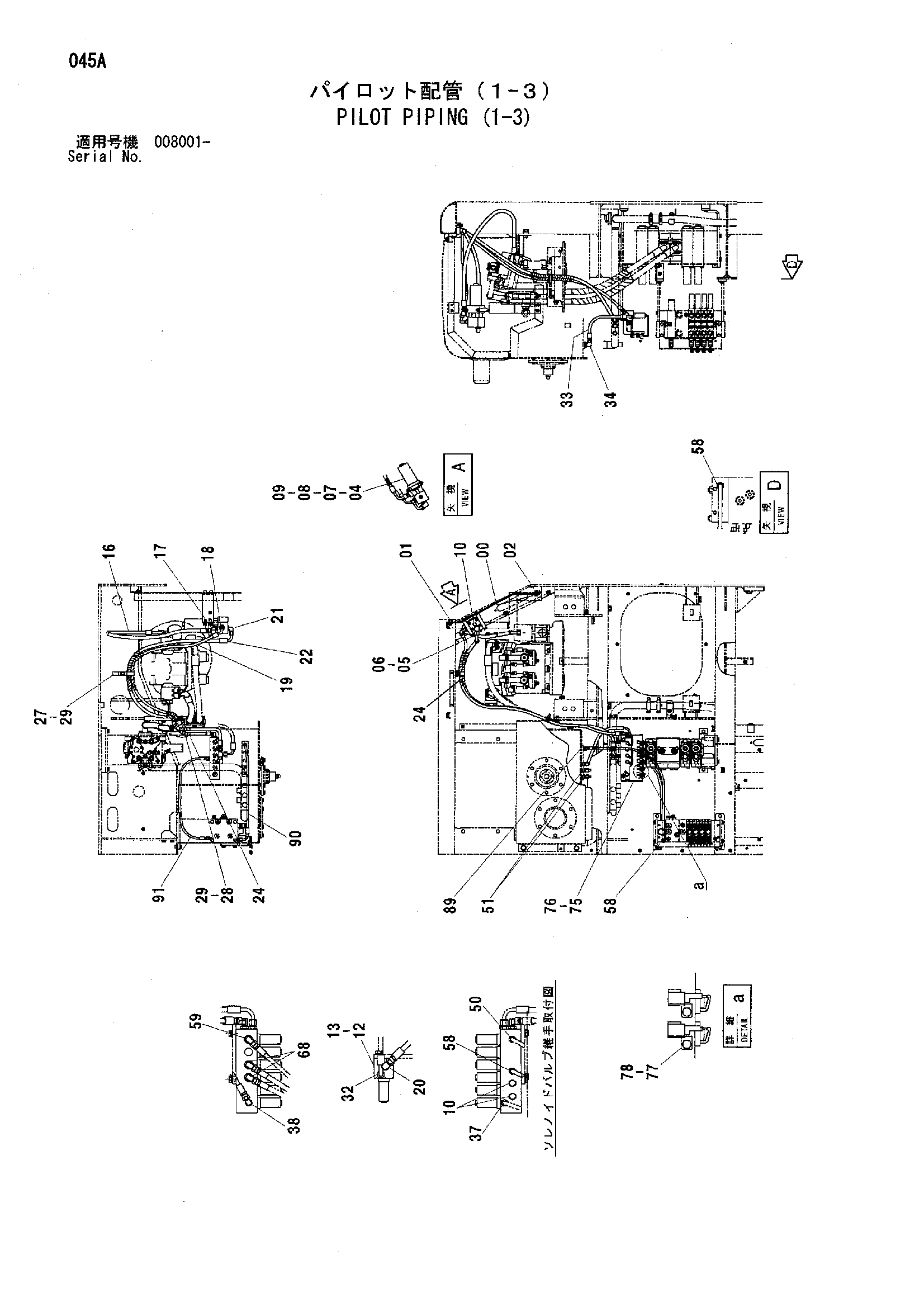

Заводская схема «Пилотные гидролинии (1-3)» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8070172 | Кронштейн | 1 |
| 01 | J021030 | Болт с шайбой | 2 |
| 01 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 01 | J271030 замена: J222010 | Болт с шайбой | 2 |
| 02 | J031030 | Болт с шайбой | 2 |
| 02 | J281030 замена: J901030 | Болт с шайбой | 2 |
| 02 | J281030 замена: 4486055 | Болт с шайбой | 2 |
| 04 | 4330227 | Масляный фильтр | 1 |
| 04A | 4370435 | Фильтрующий элемент | 1 |
| 04B | 4191301 | Фильтрующий элемент | 1 |
| 04C | A811060 | Уплотнительное кольцо | 1 |
| 05 | J901004 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | 4506416 | Уплотнительное кольцо | 1 |
| 08 | 4351142 | Предохранительный клапан | 1 |
| 09 | J780865 | Болт с внутренним шестигранником | 4 |
| 10 | A885002 | Пробка | 3 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4431968 | Электромагнитный клапан | 1 |
| 13 | J021030 | Болт с шайбой | 2 |
| 13 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 13 | J271030 замена: J222010 | Болт с шайбой | 2 |
| 16 | 4331727 | Шланг | 1 |
| 17 | A852344 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | A852143 | Адаптер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4447289 | Шланг | 1 |
| 20 | A852333 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A852344 | Угловой штуцер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4386674 | Шланг | 1 |
| 24 | 4133527 замена: 4629693 | Защитный кожух | 4 |
| 24 | 4629693 | Защитный кожух | 4 |
| 27 | 4190266 | Зажим | 1 |
| 28 | 4190263 | Зажим | 1 |
| 29 | J021020 | Болт с шайбой | 2 |
| 29 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 29 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 32 | A852133 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4431705 | Шланг | 1 |
| 34 | A852333 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | A852122 | Адаптер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | A852322 | Угловой штуцер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 50 | A852122 | Адаптер | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 51 | A852422 | Тройник | 2 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 58 | A852122 | Адаптер | 3 |
| 58A | 957366 | Уплотнительное кольцо | 1 |
| 59 | A852322 | Угловой штуцер | 1 |
| 59A | 957366 | Уплотнительное кольцо | 1 |
| 68 | A852323 | Угловой штуцер | 2 |
| 68A | 957366 | Уплотнительное кольцо | 1 |
| 75 | 8078922 | Кронштейн | 1 |
| 76 | J011020 | Болт с шайбой | 2 |
| 76 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 76 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 77 | 4252767 | Кронштейн | 6 |
| 78 | J010610 | Болт с шайбой | 6 |
| 78 | J260610 замена: J900610 | Болт с шайбой | 6 |
| 78 | J260610 замена: A590106 | Болт с шайбой | 6 |
| 89 | A852132 | Адаптер | 1 |
| 89A | 4509180 | Уплотнительное кольцо | 1 |
| 90 | 4469141 | Шланг | 1 |
| 91 | 4431730 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
