Конвейер группа — HITACHI HC1110

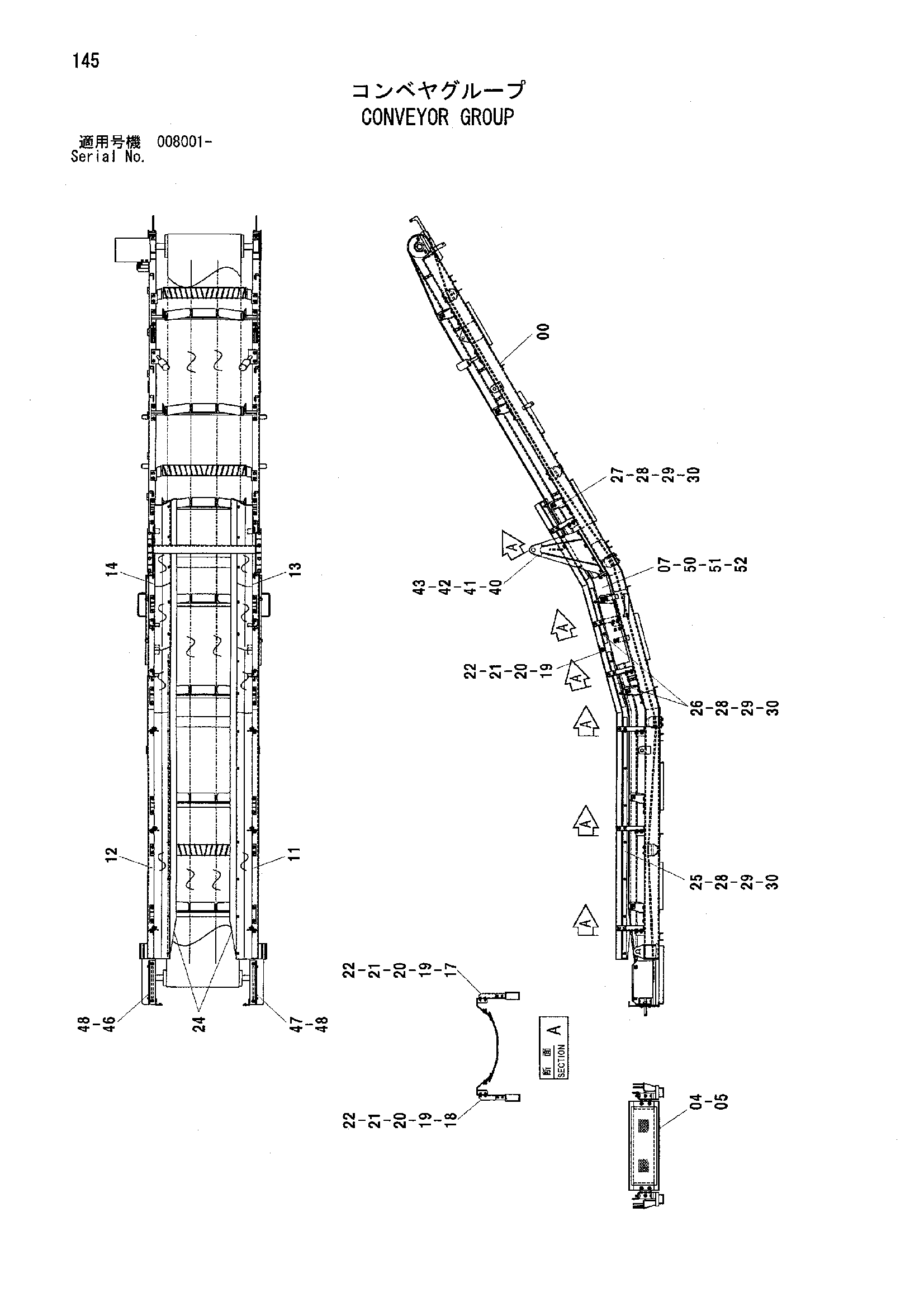

Заводская схема «Конвейер группа» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9228244 | Конвейер | 1 |
| 04 | 8085329 | Крышка | 1 |
| 05 | J031030 | Болт с шайбой | 4 |
| 05 | J281030 замена: J901030 | Болт с шайбой | 4 |
| 05 | J281030 замена: 4486055 | Болт с шайбой | 4 |
| 07 | 3087758 | Крышка | 2 |
| 11 | 6020766 | Скирт | 1 |
| 12 | 6020771 | Скирт | 1 |
| 13 | 7041861 | Скирт | 1 |
| 14 | 7041868 | Скирт | 1 |
| 17 | 4428637 | Кронштейн (левый) | 6 |
| 18 | 4428638 | Кронштейн (правый) | 6 |
| 19 | J901235 | Болт | 50 |
| 20 | A590112 | Плоская шайба | 100 |
| 21 | A590912 | Пружинная шайба | 50 |
| 22 | J950012 | Гайка | 50 |
| 24 | 3094445 | Резиновая прокладка | 2 |
| 25 | 4469075 | Штанга плоский | 2 |
| 26 | 4469076 | Штанга плоский | 4 |
| 27 | 4469077 | Штанга плоский | 2 |
| 28 | 4432554 | Болт флусх | 28 |
| 29 | A590110 | Плоская шайба | 28 |
| 30 | M660010 | U-образная гайка | 28 |
| 40 | 7041822 | Кронштейн | 1 |
| 41 | J901640 | Болт | 8 |
| 42 | A590916 | Пружинная шайба | 8 |
| 43 | A590116 | Плоская шайба | 8 |
| 46 | 9744787 | Крышка | 1 |
| 47 | 9746400 | Крышка | 1 |
| 48 | J021020 | Болт с шайбой | 4 |
| 48 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 48 | J271020 замена: J222010 | Болт с шайбой | 4 |
| 50 | J901020 | Болт | 4 |
| 51 | A590910 | Пружинная шайба | 4 |
| 52 | J217083 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
