Всасывающие трубопроводы — HITACHI HC1110

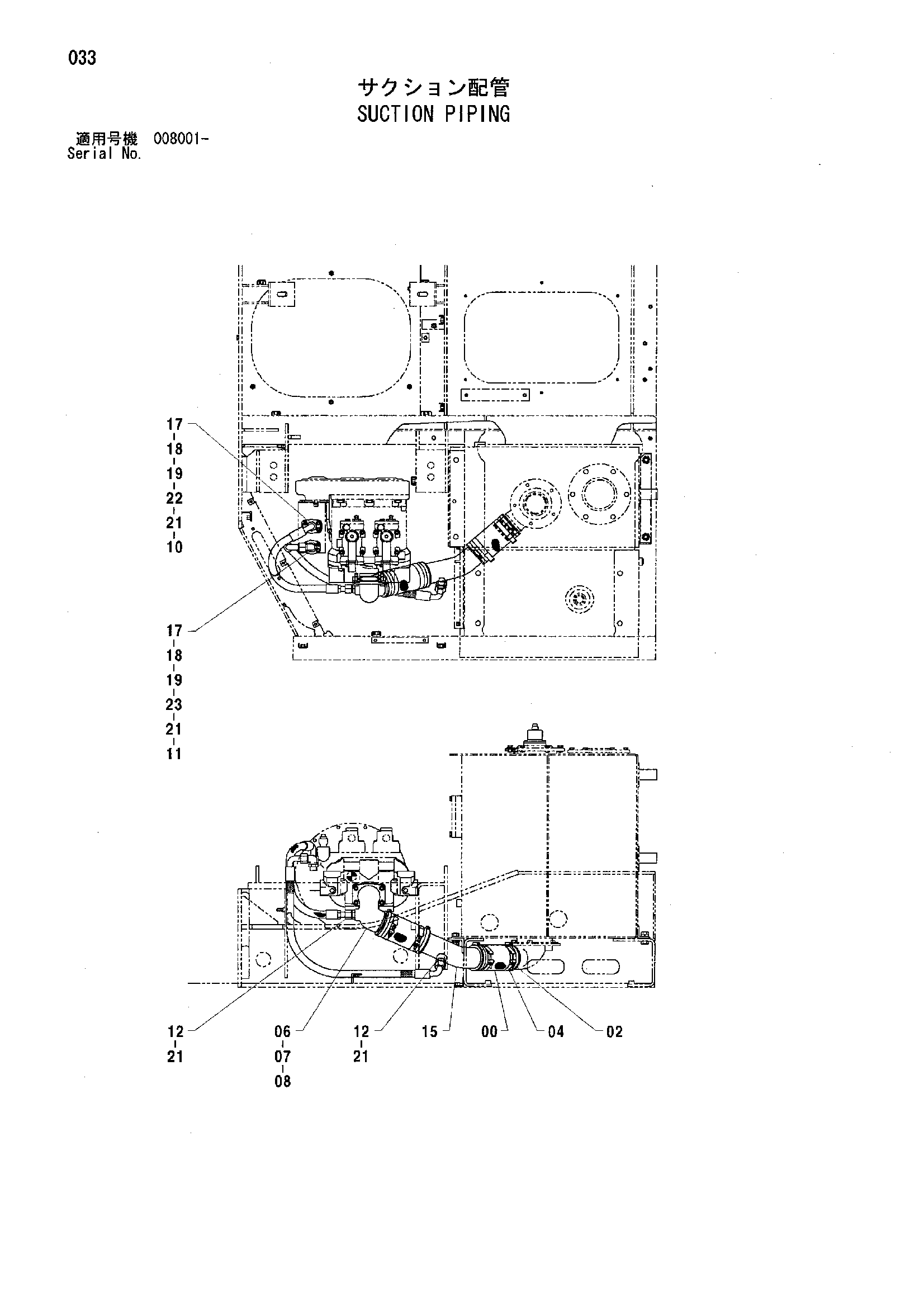

Заводская схема «Всасывающие трубопроводы» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4348414 | Резиновый шланг | 2 |
| 02 | 4507397 | Хомут шланга | 4 |
| 04 | 4283535 | Хомут шланга | 4 |
| 06 | A811085 | Уплотнительное кольцо | 1 |
| 07 | J781228 замена: J781230 | Болт с внутренним шестигранником | 4 |
| 07 | J781230 | Болт с внутренним шестигранником | 4 |
| 08 | 2037825 | Коллектор SUC. | 1 |
| 10 | 4329588 | Шланг | 1 |
| 11 | 4389012 | Шланг | 1 |
| 12 | A853166 | Адаптер | 2 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 9748517 | Всасывающая трубка | 1 |
| 17 | A811035 | Уплотнительное кольцо | 2 |
| 18 | 3093166 | Фланец | 2 |
| 19 | J781030 | Болт с внутренним шестигранником | 8 |
| 21 | 4187308 | Уплотнительное кольцо | 4 |
| 22 | A853166 | Адаптер | 2 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | A853366 | Угловой штуцер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
