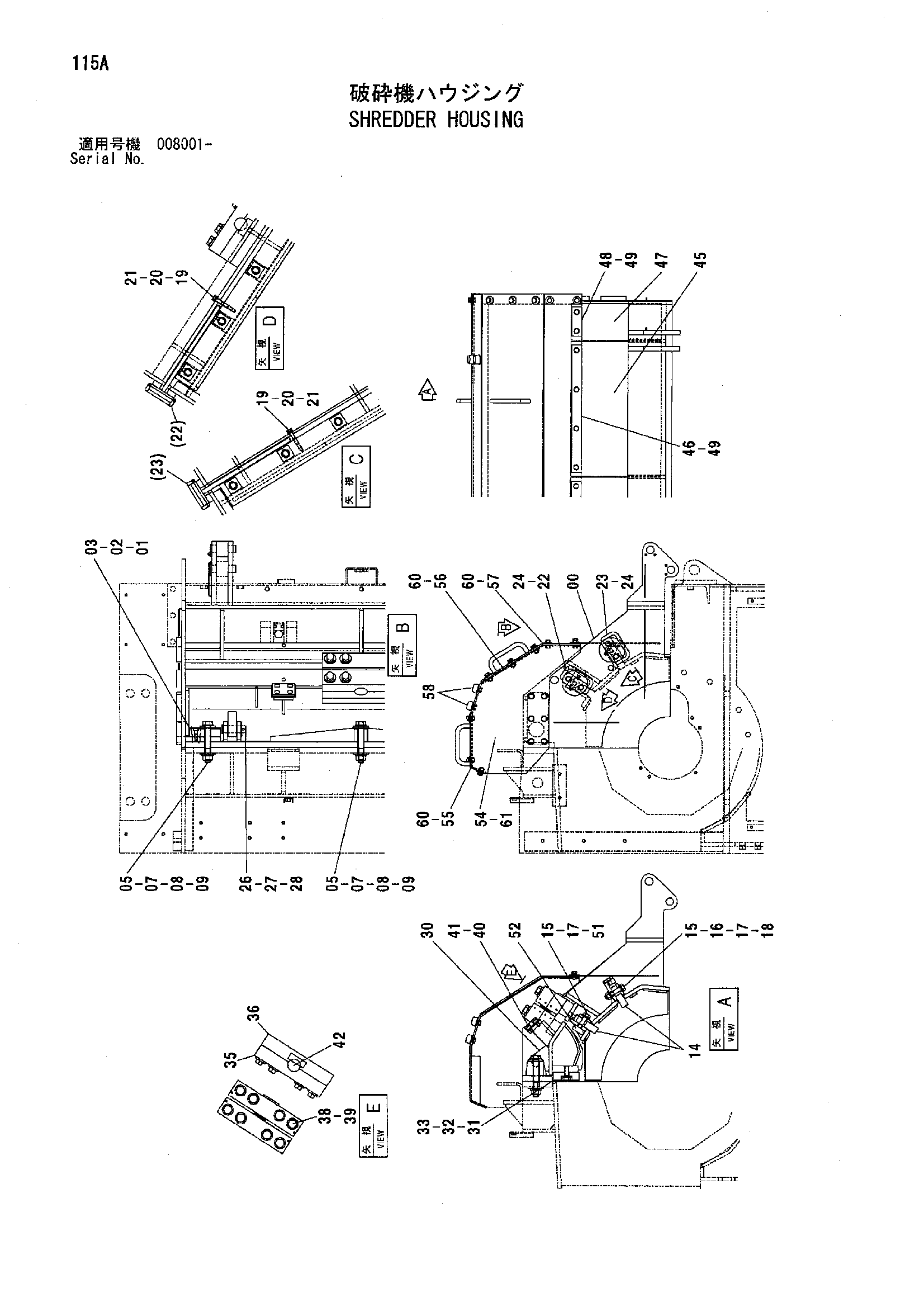

Схреддер корпус — HITACHI HC1110

Заводская схема «Схреддер корпус» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6021428	Корпус	1
01	3099241	Блок	1
02	3099242	Блок	1
03	J781040	Болт с внутренним шестигранником	4
05	J922210	Болт	3
07	J222022	Шайба	6
08	J950022	Гайка	3
09	4610988	Шайба	6
14	4484985	Пластина	2
15	4478612	Пластина	12
16	J901675	Болт	6
17	J222016	Шайба	18
18	J950016	Гайка	6
19	M261260	Болт	4
20	A590112	Плоская шайба	4
21	A590912	Пружинная шайба	4
22	9759957	Ограничитель	2
23	9759958	Ограничитель	2
24	J021030	Болт с шайбой	8
24	J271030 замена: J901030	Болт с шайбой	8
24	J271030 замена: J222010	Болт с шайбой	8
26	4484986	Палец	2
27	A590130	Плоская шайба	2
28	A768050	Шплинт	2
30	7043507	Корпус	1
31	4484984	Пластина	1
32	J901645	Болт	8
33	J222016	Шайба	8
35	4484987	Держатель	2
36	9759959	Держатель	2
38	J922208	Болт	8
39	J222022	Шайба	8
40	4484990	Накладка	2
41	J781020	Болт с внутренним шестигранником	8
42	4485624	Палец	1
45	4483175	Резиновая прокладка	2
46	4483172	Штанга плоский	2
47	4483177	Резиновая прокладка	2
48	4483173	Штанга плоский	2
49	J021025	Болт с шайбой	12
49	J271025 замена: J901025	Болт с шайбой	12
49	J271025 замена: J222010	Болт с шайбой	12
51	J901670	Болт	6
52	4487033	Гайка	6
54	7043744	Крышка	1
55	8090803	Крышка	1
56	8090804	Крышка	1
57	8090805	Крышка	1
58	4294508	Ограничитель	4
60	J031025	Болт с шайбой	16
60	J281025 замена: J901025	Болт с шайбой	16
60	J281025 замена: 4486055	Болт с шайбой	16
61	J021225	Болт с шайбой	12
61	J271225 замена: J901225	Болт с шайбой	12
61	J271225 замена: J222012	Болт с шайбой	12

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
