Управление двигателем — HITACHI HC1110

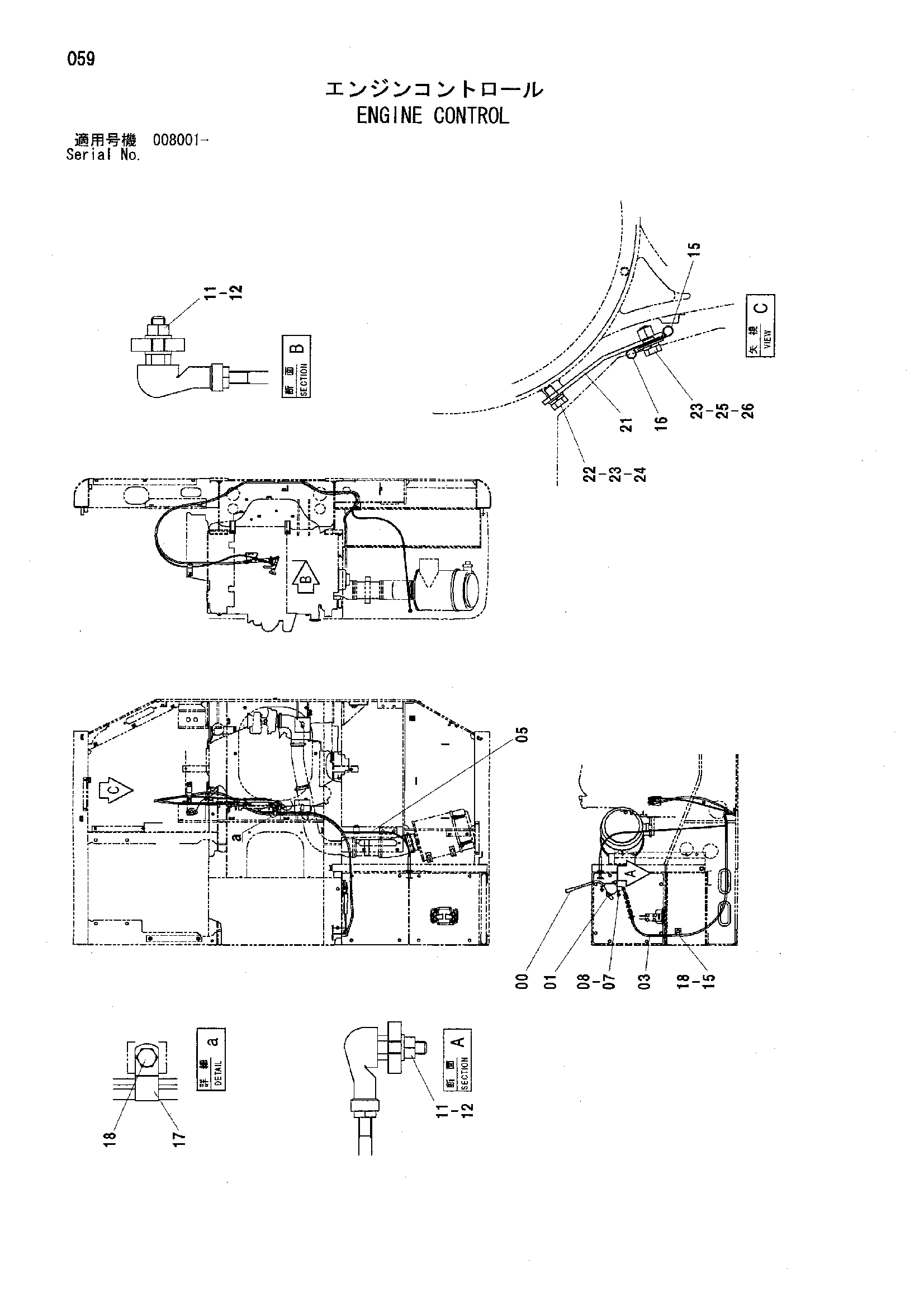

Заводская схема «Управление двигателем» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4379223 | Рычаг | 1 |
| 01 | J020830 | Болт с шайбой | 2 |
| 01 | J260830 замена: J900830 | Болт с шайбой | 2 |
| 01 | J260830 замена: A590108 | Болт с шайбой | 2 |
| 03 | 4451982 | Трос управления | 1 |
| 05 | 4379914 | Трос управления | 1 |
| 07 | 4282875 | Болт | 2 |
| 08 | M500605 | Гайка | 4 |
| 11 | A590906 | Пружинная шайба | 3 |
| 12 | M500605 | Гайка | 2 |
| 15 | 4190261 | Зажим | 2 |
| 16 | 4190276 | Зажим | 2 |
| 17 | 4192018 | Зажим | 1 |
| 18 | J011020 | Болт с шайбой | 2 |
| 18 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 18 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 21 | 8067955 | Кронштейн | 1 |
| 22 | J901020 | Болт | 1 |
| 23 | A590910 | Пружинная шайба | 2 |
| 24 | A590110 | Плоская шайба | 1 |
| 25 | J901025 | Болт | 1 |
| 26 | J217083 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
