Насосный агрегат — HITACHI HC1110

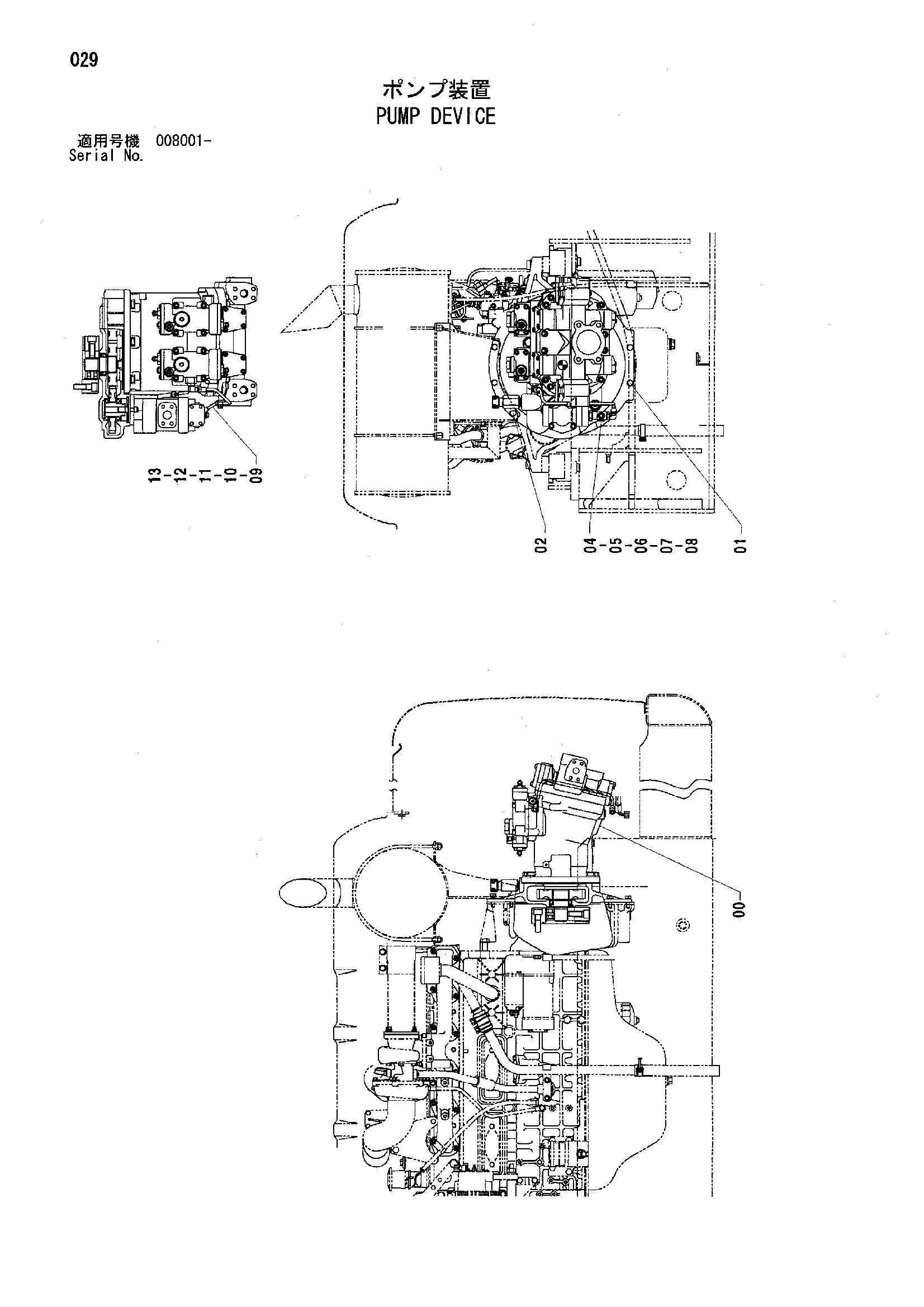

Заводская схема «Насосный агрегат» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9210211 замена: 9210210 | Насосный агрегат | 1 |
| 00 | (9210210) | Насосный агрегат | 1 |
| 01 | J011030 | Болт с шайбой | 5 |
| 01 | J271030 замена: J901030 | Болт с шайбой | 5 |
| 01 | J271030 замена: J222010 | Болт с шайбой | 5 |
| 02 | J011035 | Болт с шайбой | 3 |
| 02 | J271035 замена: J901035 | Болт с шайбой | 3 |
| 02 | J271035 замена: J222010 | Болт с шайбой | 3 |
| 04 | 3089427 | Фланец | 1 |
| 05 | J781030 | Болт с внутренним шестигранником | 4 |
| 06 | A811030 | Уплотнительное кольцо | 1 |
| 07 | 4278547 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 9134110 | Пробка | 1 |
| 08A | 4336166 | Пробка | 1 |
| 08B | 957366 | Уплотнительное кольцо | 1 |
| 09 | 3094550 | Трубка | 1 |
| 10 | 9736515 | Хомут | 2 |
| 11 | J900830 | Болт | 1 |
| 12 | A590908 | Пружинная шайба | 1 |
| 13 | 4293950 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
