Электрооборудование (3-3) — HITACHI HC1110

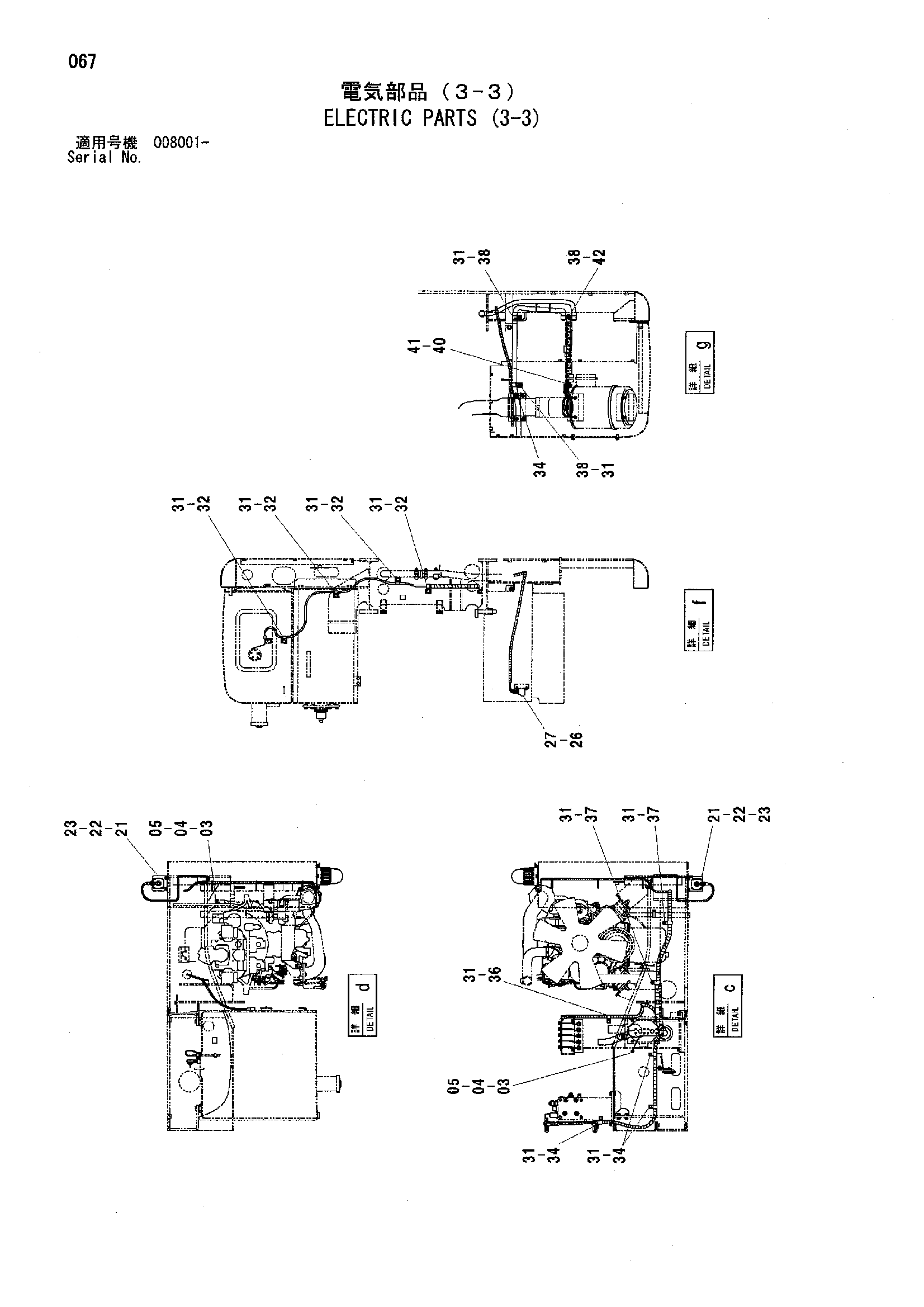

Заводская схема «Электрооборудование (3-3)» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J950010 | Гайка | 2 |
| 04 | A590910 | Пружинная шайба | 2 |
| 05 | A590110 | Плоская шайба | 2 |
| 21 | 4447460 | Кронштейн | 2 |
| 22 | J021030 | Болт с шайбой | 4 |
| 22 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 22 | J271030 замена: J222010 | Болт с шайбой | 4 |
| 23 | J450412 | Винт с шайбой | 4 |
| 26 | 4279835 | Реле защитный | 1 |
| 27 | J010816 | Болт с шайбой | 2 |
| 27 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 27 | J260816 замена: A590108 | Болт с шайбой | 2 |
| 31 | J021020 | Болт с шайбой | 12 |
| 31 | J271020 замена: J901020 | Болт с шайбой | 12 |
| 31 | J271020 замена: J222010 | Болт с шайбой | 12 |
| 32 | 4190261 | Зажим | 4 |
| 34 | 4190273 | Зажим | 4 |
| 36 | 4190275 | Зажим | 1 |
| 37 | 4190263 | Зажим | 2 |
| 38 | 4192035 | Зажим | 4 |
| 40 | 3090996 | Кронштейн | 1 |
| 41 | J021025 | Болт с шайбой | 1 |
| 41 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 41 | J271025 замена: J222010 | Болт с шайбой | 1 |
| 42 | J011030 | Болт с шайбой | 1 |
| 42 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 42 | J271030 замена: J222010 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
