Ороситель — HITACHI HC1110

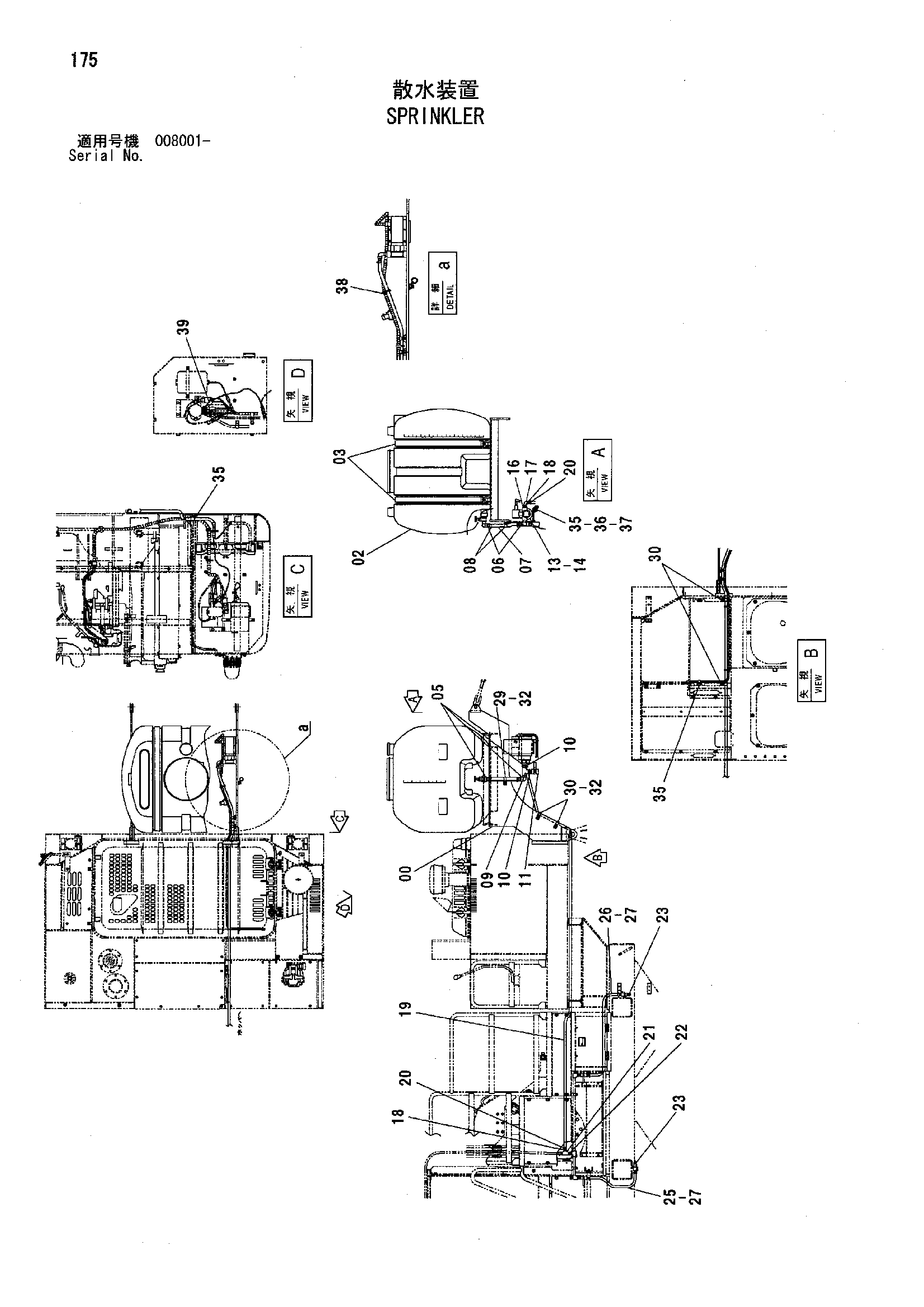

Заводская схема «Ороситель» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021340 | Кронштейн | 1 |
| 02 | 4236531 | Бак воды | 1 |
| 03 | 4239027 | Ремень | 2 |
| 05 | 94-0634 | Угловой штуцер | 3 |
| 06 | 4394903 | Соединение шланг | 2 |
| 07 | 4482690 | Водяной шланг | 1 |
| 08 | 4505243 | Хомут шланга | 2 |
| 09 | J70410 | Тройник | 1 |
| 10 | J70710 | Адаптер | 2 |
| 11 | 94-4030 | Кран | 1 |
| 13 | 4395096 | Насос | 1 |
| 14 | J020616 | Болт с шайбой | 4 |
| 14 | J260616 замена: J900616 | Болт с шайбой | 4 |
| 14 | J260616 замена: A590106 | Болт с шайбой | 4 |
| 16 | J721084 | Переходник | 1 |
| 17 | 94-0648 | Угловой штуцер | 1 |
| 18 | 4394902 | Соединение шланг | 2 |
| 19 | 4482691 | Водяной шланг | 1 |
| 20 | 4514699 | Хомут шланга | 2 |
| 21 | 94-0662 | Тройник | 1 |
| 22 | 94-1703 | Адаптер | 1 |
| 23 | 9221553 | Ороситель | 2 |
| 25 | 4482692 | Водяной шланг | 1 |
| 26 | 4482693 | Водяной шланг | 1 |
| 27 | 4514700 | Зажим шланг | 4 |
| 29 | 4190264 | Зажим | 1 |
| 30 | 4190263 | Зажим | 10 |
| 32 | J011020 | Болт с шайбой | 7 |
| 32 | J271020 замена: J901020 | Болт с шайбой | 7 |
| 32 | J271020 замена: J222010 | Болт с шайбой | 7 |
| 35 | 4190274 | Зажим | 4 |
| 36 | J901016 | Болт | 1 |
| 37 | A590910 | Пружинная шайба | 1 |
| 38 | 4055312 | Ленточный зажим | 5 |
| 39 | 4270554 | Фусибле-линк | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
