Пилотные гидролинии (2-3) — HITACHI HC1110

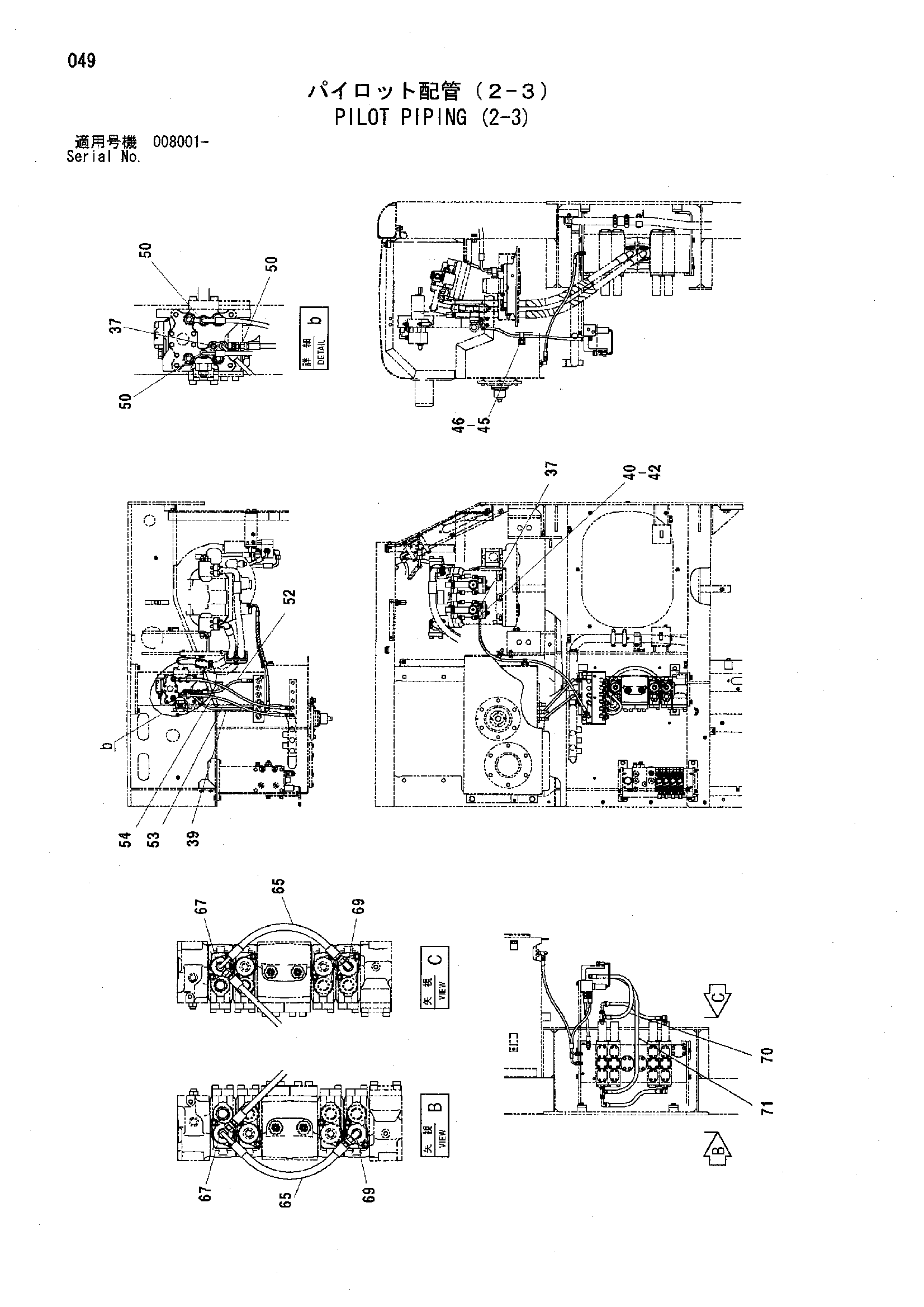

Заводская схема «Пилотные гидролинии (2-3)» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 37 | A852122 | Адаптер | 2 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4431715 | Шланг | 1 |
| 40 | 4431723 | Шланг | 1 |
| 42 | 4133527 замена: 4629693 | Защитный кожух | 1 |
| 42 | 4629693 | Защитный кожух | 1 |
| 45 | 4190292 | Зажим | 1 |
| 46 | J021020 | Болт с шайбой | 1 |
| 46 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 46 | J271020 замена: J222010 | Болт с шайбой | 1 |
| 50 | A852122 | Адаптер | 3 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4431727 | Шланг | 1 |
| 53 | 4431725 | Шланг | 1 |
| 54 | 4431726 | Шланг | 1 |
| 65 | 4282193 | Шланг | 2 |
| 67 | A852433 | Тройник | 2 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 69 | A852333 | Угловой штуцер | 2 |
| 69A | 4509180 | Уплотнительное кольцо | 1 |
| 70 | 4431734 | Шланг | 1 |
| 71 | 4431735 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
