Основные гидролинии — HITACHI HC1110

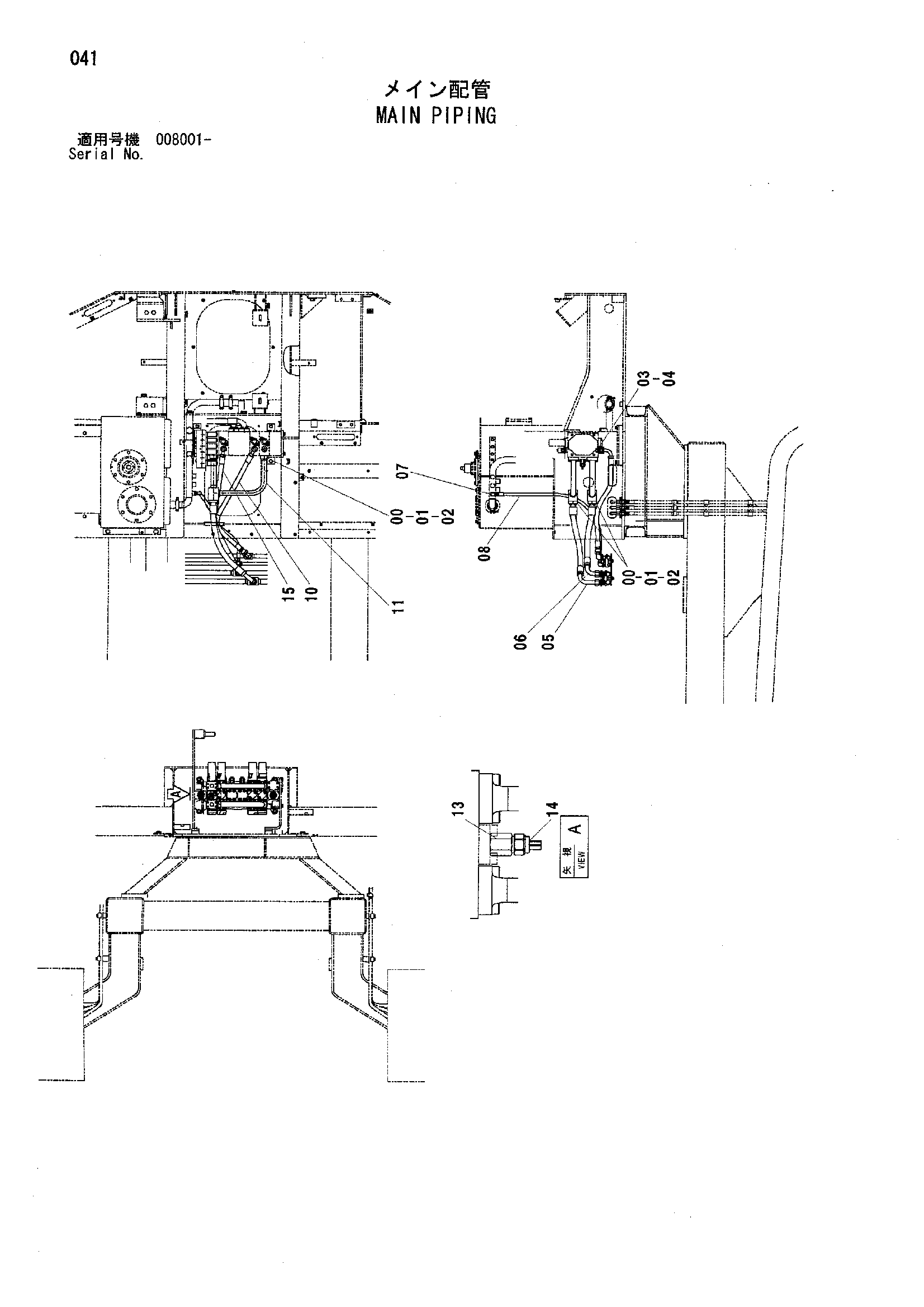

Заводская схема «Основные гидролинии» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 962453 | Разъёмный фланец | 12 |
| 01 | 966993 | Уплотнительное кольцо | 6 |
| 02 | J781030 | Болт с внутренним шестигранником | 24 |
| 03 | A853166 | Адаптер | 2 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4187308 | Уплотнительное кольцо | 2 |
| 05 | 4469237 | Шланг | 1 |
| 06 | 4466557 | Шланг | 1 |
| 07 | A852333 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4368451 | Шланг | 1 |
| 10 | 4290669 | Шланг | 1 |
| 11 | 9757682 | Трубка | 2 |
| 13 | 4463607 | Переходник S | 1 |
| 14 | 4436271 | Датчик давления | 1 |
| 14A | 4365826 | Уплотнительное кольцо | 1 |
| 15 | 4480154 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
