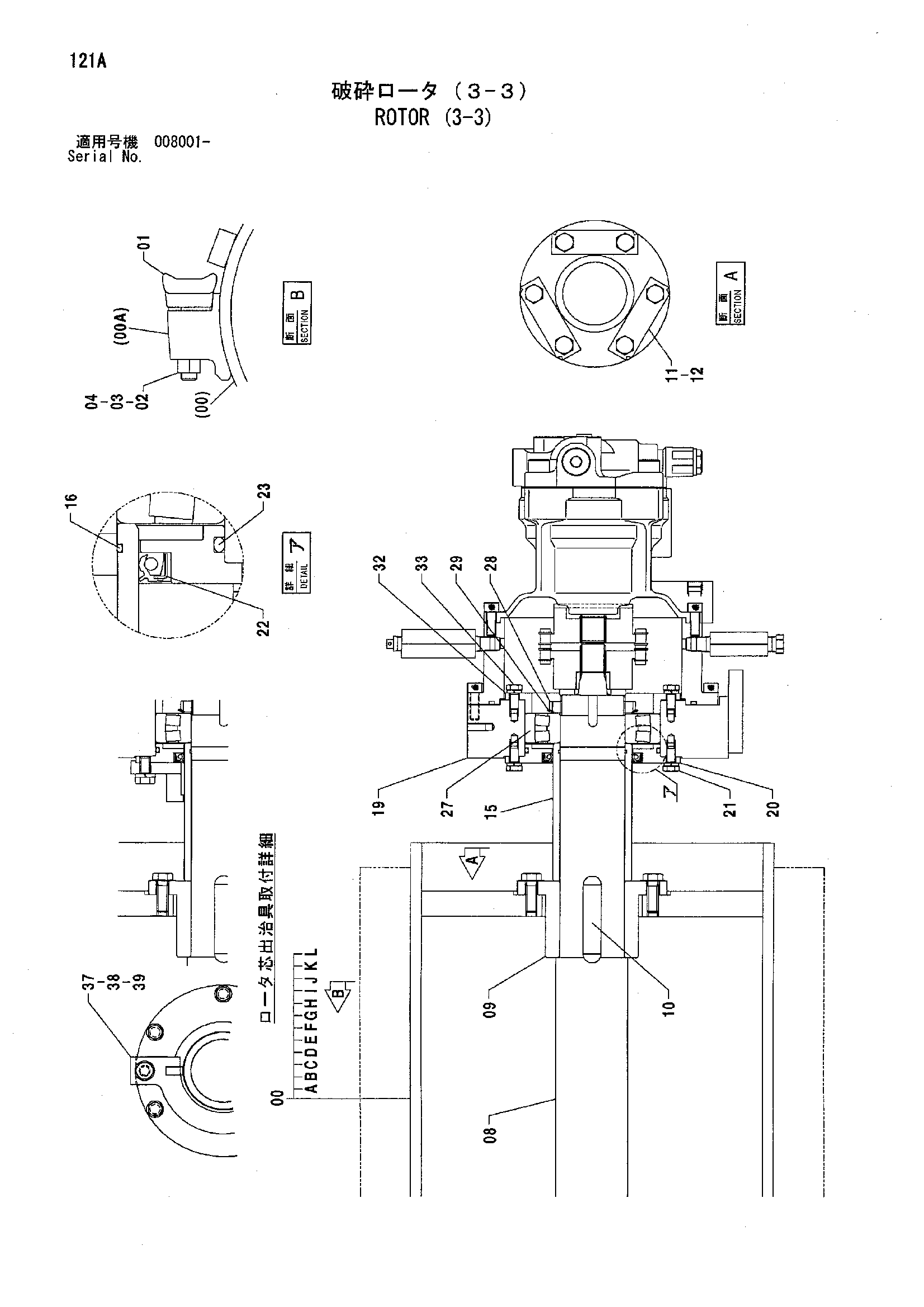

Ротор (3-3) — HITACHI HC1110
Заводская схема «Ротор (3-3)» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9249065 | Ротор в сборе | 1 | |
| 00 | 7044437 | Ротор | 1 |
| 00A | 3098737 | Блок | 24 |
| 00B | 4482435 | Рлате 1.2mm | 20 |
| 00C | 4482474 | Рлате 1.2mm | 20 |
| 00D | 4482475 | Рлате 6.0mm | 20 |
| 00E | 4482476 | Рлате 12.0mm | 15 |
| 00F | A590116 | Плоская шайба | 20 |
| 00G | J901640 | Болт | 10 |
| 00H | J901650 | Болт | 10 |
| 00I | J901660 | Болт | 10 |
| 00J | J901670 | Болт | 10 |
| 00K | J901680 | Болт | 10 |
| 00L | J901690 | Болт | 10 |
| 01 | 4604519 | BIT | 24 |
| 02 | J832205 | Болт | 24 |
| 03 | M512228 | Гайка | 24 |
| 04 | 4604193 | Проставка | 24 |
| 08 | 2047904 | Вал ротор | 1 |
| 09 | 3093314 | Муфта фланец | 2 |
| 10 | 94-2383 | Шпонка | 2 |
| 11 | J931650 | Болт | 12 |
| 12 | 4473579 | Стопорная шайба | 6 |
| 15 | 4469941 | Проставка | 2 |
| 16 | A810090 | Уплотнительное кольцо | 2 |
| 19 | 7041996 | Педестал | 2 |
| 20 | 2046938 | Корпус | 2 |
| 21 | J271230 | Болт с шайбой | 12 |
| 21A | J901230 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | 955178 | Масляное уплотнение | 2 |
| 23 | A810180 | Уплотнительное кольцо | 2 |
| 27 | 4102848 | Подшипник. спх.рол. | 2 |
| 28 | 454943 | Гайка подшипник. | 2 |
| 29 | 454960 | Шайба подшипник. | 2 |
| 32 | 3094527 | Корпус | 2 |
| 33 | J271230 | Болт с шайбой | 12 |
| 33A | J901230 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 37 | 8092656 | Кронштейн | 2 |
| 38 | J901630 | Болт | 4 |
| 39 | A590916 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
