Напорные трубопроводы — HITACHI HC1110

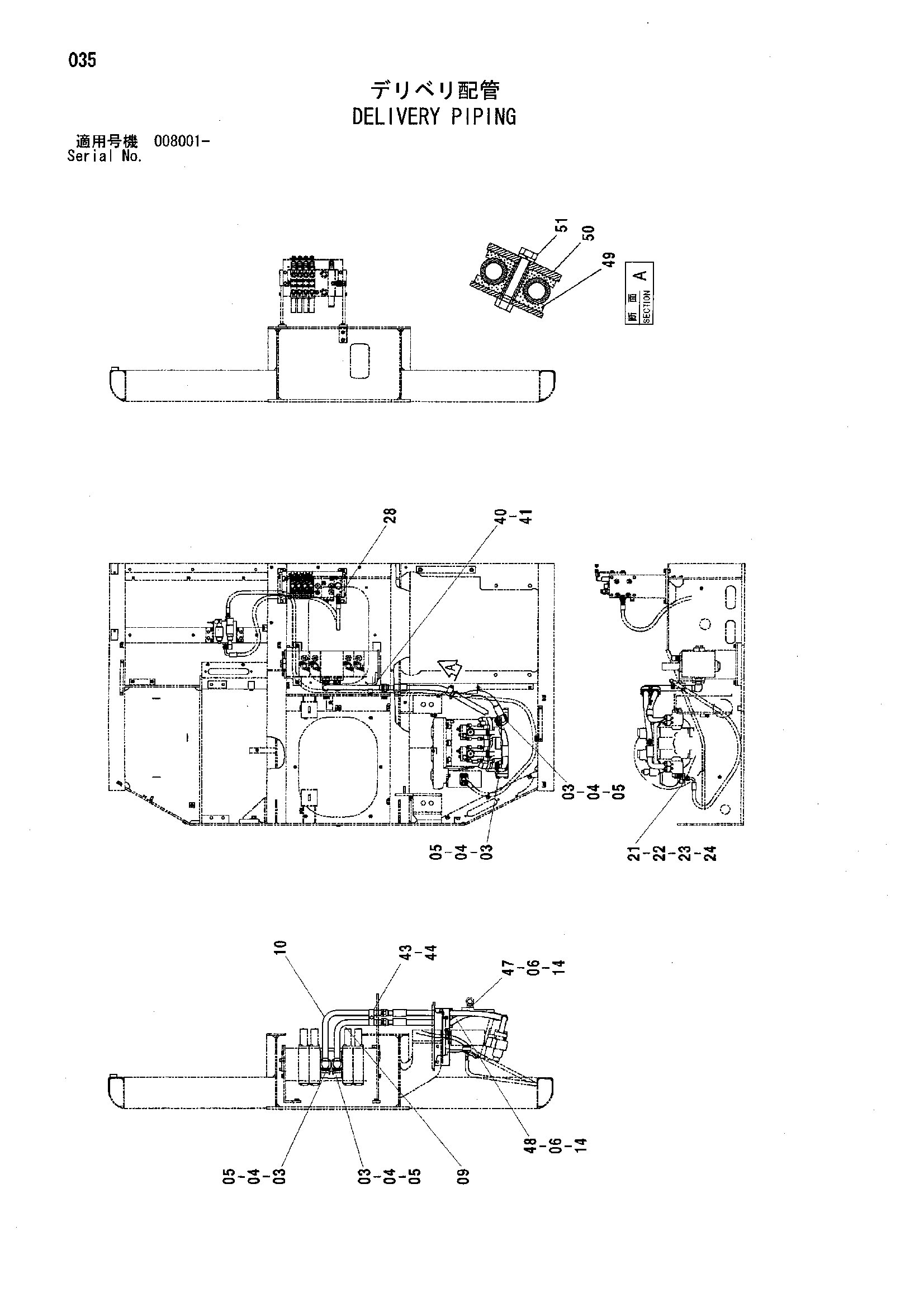

Заводская схема «Напорные трубопроводы» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4085560 | Разъёмный фланец | 8 |
| 04 | 966993 | Уплотнительное кольцо | 4 |
| 05 | J781240 | Болт с внутренним шестигранником | 16 |
| 06 | 4044420 замена: 4629693 | Защитный кожух | 6 |
| 06 | 4629693 | Защитный кожух | 6 |
| 09 | 8082478 | Трубка | 1 |
| 10 | 8082480 | Трубка | 1 |
| 14 | 4187328 | Уплотнительное кольцо | 2 |
| 21 | 3089427 | Фланец | 1 |
| 22 | J781030 | Болт с внутренним шестигранником | 4 |
| 23 | A811030 | Уплотнительное кольцо | 1 |
| 24 | A852144 | Адаптер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 4317612 | Адаптер | 1 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 40 | J021030 | Болт с шайбой | 2 |
| 40 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 40 | J271030 замена: J222010 | Болт с шайбой | 2 |
| 41 | 4447216 | Кронштейн | 1 |
| 43 | 4053599 | Хомут трубки | 1 |
| 44 | J011265 | Болт с шайбой | 1 |
| 44 | J271265 замена: J901265 | Болт с шайбой | 1 |
| 44 | J271265 замена: J222012 | Болт с шайбой | 1 |
| 47 | 4451936 | Шланг | 1 |
| 48 | 4452985 | Шланг | 1 |
| 49 | 8053449 | Хомут шланга | 1 |
| 50 | 9738975 | Хомут | 1 |
| 51 | J011270 | Болт с шайбой | 1 |
| 51 | J271270 замена: J901270 | Болт с шайбой | 1 |
| 51 | J271270 замена: J222012 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
