Каталог запчастей HITACHI
Конвейер — HITACHI HC1110

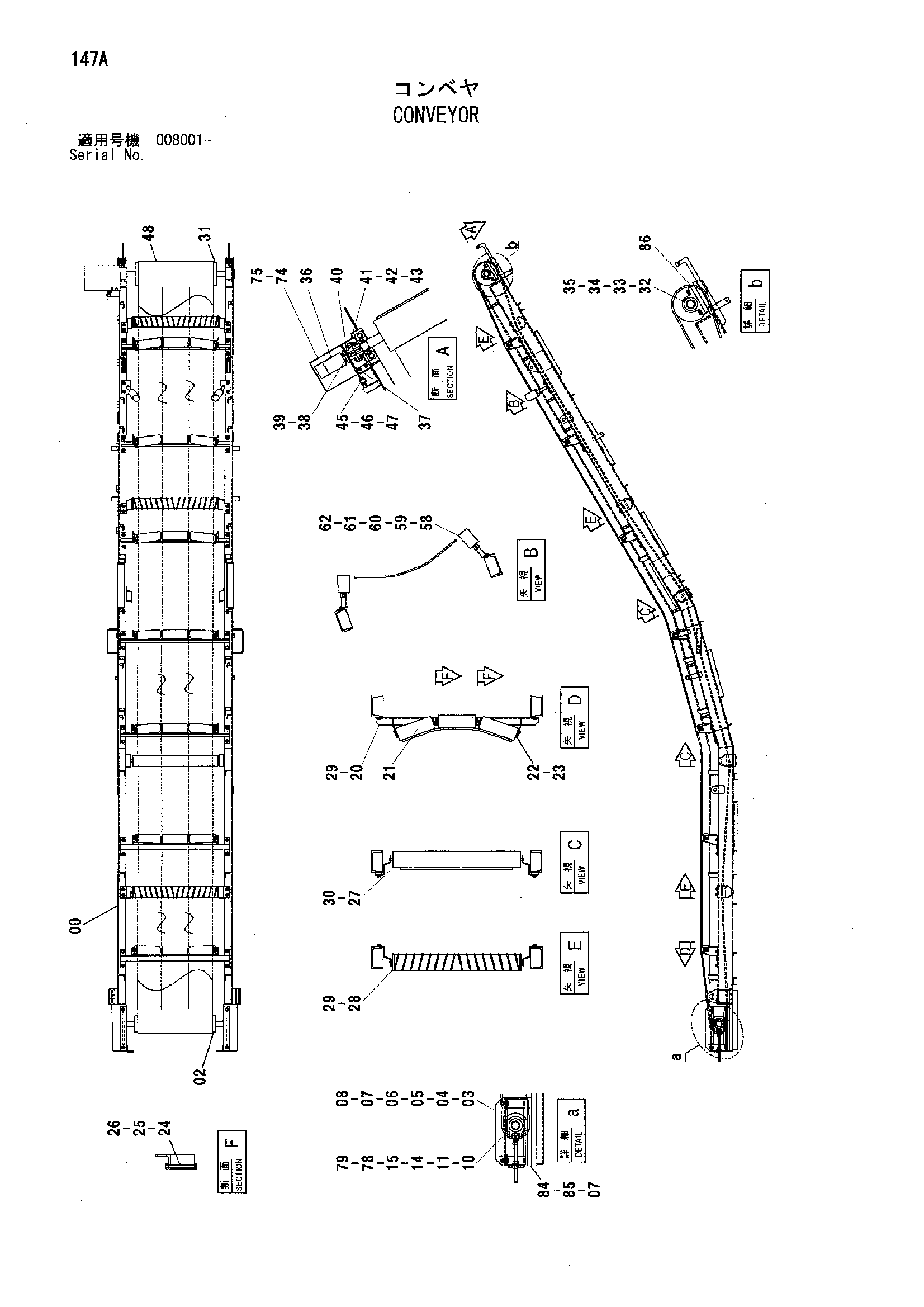

Заводская схема «Конвейер» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008176 | Рама | 1 |
| 02 | 7040932 | Шкив | 1 |
| 03 | 7035729 | Рама | 1 |
| 04 | 7035730 | Рама | 1 |
| 05 | 8070472 | Рама | 2 |
| 06 | J901640 | Болт | 4 |
| 07 | A590916 | Пружинная шайба | 8 |
| 08 | J950016 | Гайка | 4 |
| 10 | 4400128 | Подшипник. блок | 2 |
| 11 | 4337482 | Болт регулировочный | 2 |
| 14 | 4359107 | Гайка | 8 |
| 15 | A590120 | Плоская шайба | 2 |
| 20 | 7040939 | Кронштейн | 7 |
| 21 | 4460096 | Ролик | 21 |
| 22 | 4428654 | Пластина | 14 |
| 23 | J010612 | Болт с шайбой | 14 |
| 23 | J260612 замена: J900612 | Болт с шайбой | 14 |
| 23 | J260612 замена: A590106 | Болт с шайбой | 14 |
| 24 | J901000 | Болт | 14 |
| 25 | A590110 | Плоская шайба | 14 |
| 26 | M660010 | U-образная гайка | 14 |
| 27 | 4393305 | Ролик | 2 |
| 28 | 4393306 | Ролик | 3 |
| 29 | J031025 | Болт с шайбой | 48 |
| 29 | J031025 | Болт с шайбой | 40 |
| 29 | J281025 замена: J901025 | Болт с шайбой | 40 |
| 29 | J281025 замена: 4486055 | Болт с шайбой | 40 |
| 30 | J031020 | Болт с шайбой | 8 |
| 30 | J281020 замена: J901020 | Болт с шайбой | 8 |
| 30 | J281020 замена: J486055 | Болт с шайбой | 8 |
| 31 | 4468734 | Шкив привод | 1 |
| 32 | 4400127 | Подшипник. блок | 2 |
| 33 | J901675 | Болт | 4 |
| 34 | A590916 | Пружинная шайба | 4 |
| 35 | A590116 | Плоская шайба | 4 |
| 36 | 4392717 | Шестерённый гидромотор | 1 |
| 37 | 4407095 | Пластина | 1 |
| 38 | M341230 | Болт с внутренним шестигранником | 4 |
| 39 | A590912 | Пружинная шайба | 4 |
| 40 | 4383825 | Регулировочная шайба | 1 |
| 41 | 4379721 | Муфта фланец | 1 |
| 42 | M450616 | Установочный винт | 2 |
| 43 | 94-2292 | Шпонка | 1 |
| 45 | 4407083 | Палец | 1 |
| 46 | A590120 | Плоская шайба | 1 |
| 47 | A764040 | Шплинт | 1 |
| 48 | 4468735 замена: 4613098 | Ремень | 1 |
| 48 | 4613098 | Ремень | 1 |
| 58 | 4421724 | Каток направляющая | 2 |
| 59 | 8085250 | Кронштейн каток | 2 |
| 60 | J031025 | Болт с шайбой | 4 |
| 60 | J281025 замена: J901025 | Болт с шайбой | 4 |
| 60 | J281025 замена: 4486055 | Болт с шайбой | 4 |
| 61 | J900825 | Болт | 2 |
| 62 | J950008 | Гайка | 2 |
| 74 | 8078262 | Крышка | 1 |
| 75 | J021025 | Болт с шайбой | 4 |
| 75 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 75 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 78 | 4354201 | Втулка | 2 |
| 79 | A590920 | Пружинная шайба | 2 |
| 84 | 4468929 | Проставка | 2 |
| 85 | J901670 | Болт | 4 |
| 86 | 4468936 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
