Топливные трубопроводы — HITACHI HC1110

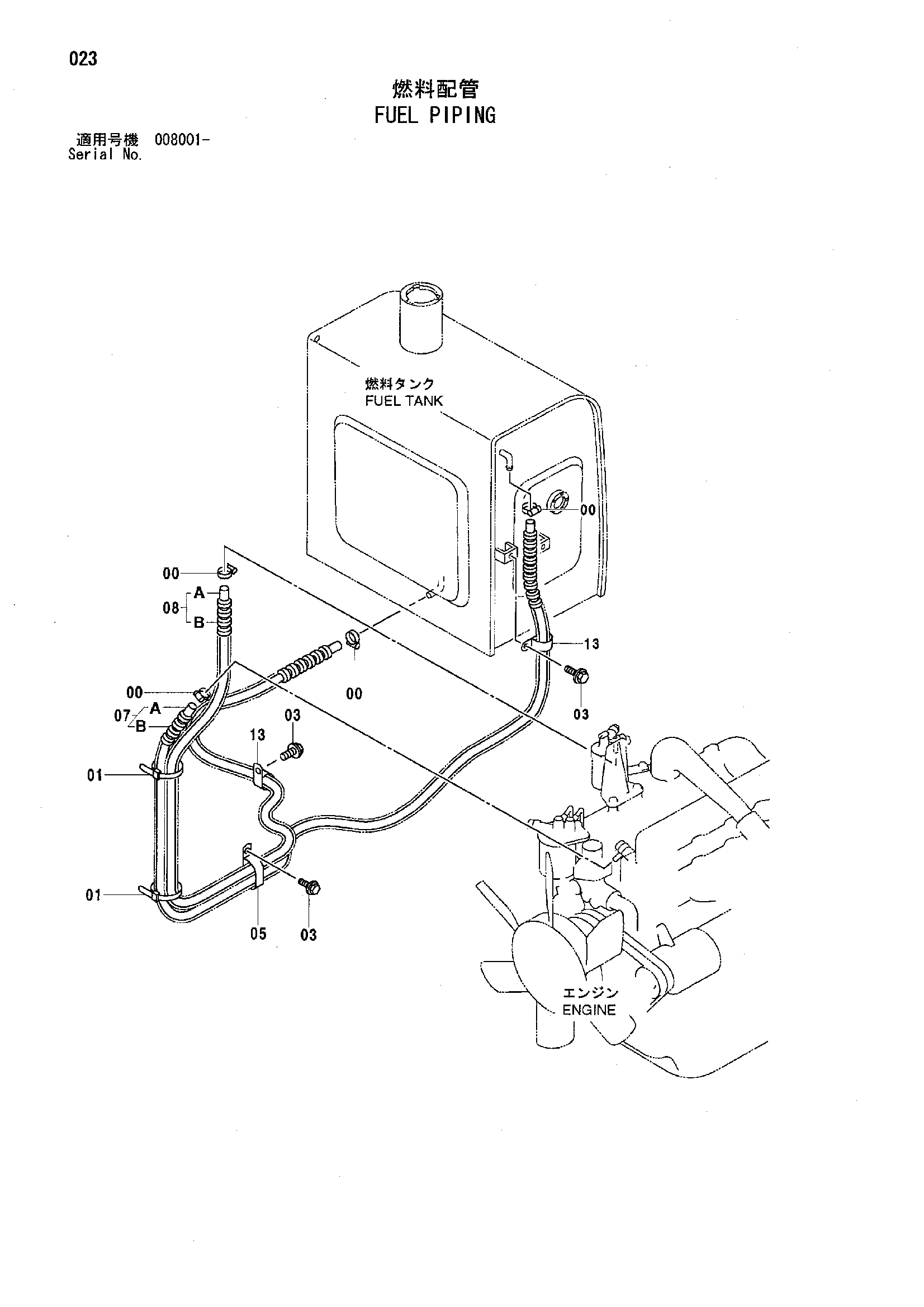

Заводская схема «Топливные трубопроводы» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4514700 | Зажим шланг | 4 |
| 01 | 4055312 | Ленточный зажим | 2 |
| 03 | J011020 | Болт с шайбой | 3 |
| 03 | J271020 замена: J901020 | Болт с шайбой | 3 |
| 03 | J271020 замена: J222010 | Болт с шайбой | 3 |
| 05 | 4190266 | Зажим | 1 |
| 07 | 9164317 | Топливный шланг | 1 |
| 07A | 4209932 | Топливный шланг | 1 |
| 07B | 4297819 | Трубка | 1 |
| 08 | 9164318 | Топливный шланг | 1 |
| 08A | 4332701 | Топливный шланг | 1 |
| 08B | 4297820 | Трубка | 1 |
| 13 | 4190277 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
