Тхров конвейер (2) — HITACHI HC1110

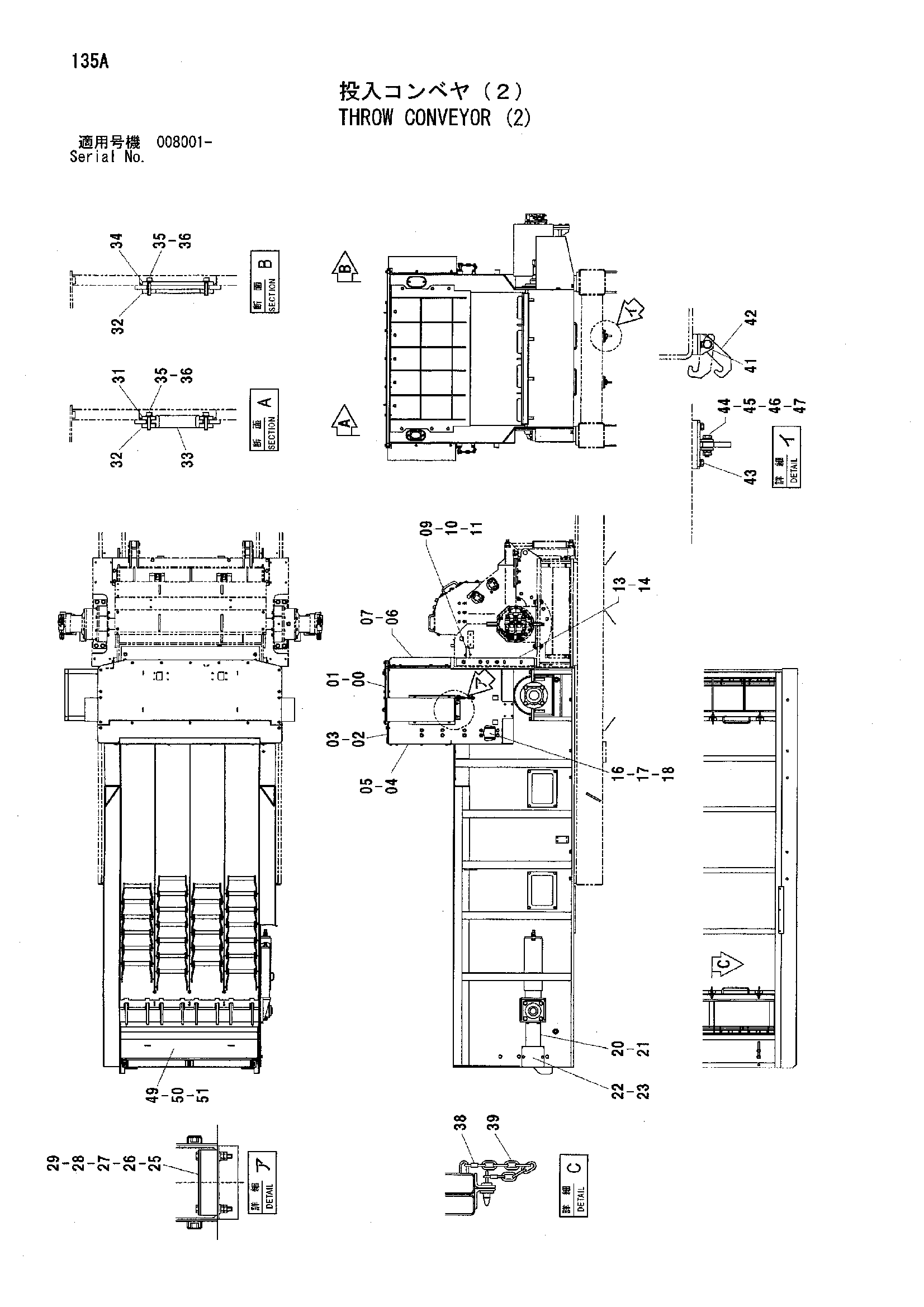

Заводская схема «Тхров конвейер (2)» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7047524 | Крышка(1) | 1 |
| 01 | J271050 | Болт с шайбой | 13 |
| 01A | J901050 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 8098844 | Крышка(2) | 1 |
| 03 | J271030 | Болт с шайбой | 5 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 8098845 | Крышка(3) | 1 |
| 05 | J271030 | Болт с шайбой | 10 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 7047523 | Базовый | 1 |
| 07 | J271230 | Болт с шайбой | 11 |
| 07A | J901230 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 4606171 | Пластина | 1 |
| 10 | J281255 | Болт с шайбой | 12 |
| 10A | J901255 | Болт | 1 |
| 10B | 4249324 | Шайба | 1 |
| 11 | 449490 | Плоская шайба | 12 |
| 13 | 9760792 | Кронштейн | 2 |
| 14 | J281230 | Болт с шайбой | 6 |
| 14A | J901230 | Болт | 1 |
| 14B | 4249324 | Шайба | 1 |
| 16 | 8087444 | Направляющая каток | 2 |
| 17 | J901640 | Болт | 20 |
| 18 | J222016 | Шайба | 20 |
| 20 | 4605560 | Крышка | 2 |
| 21 | J271020 | Болт с шайбой | 4 |
| 21A | J901020 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 4605561 | Пластина | 2 |
| 23 | J271020 | Болт с шайбой | 4 |
| 23A | J901020 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | 4480414 | Пластина | 2 |
| 26 | 4473837 | Резиновая прокладка | 2 |
| 27 | J901080 | Болт | 4 |
| 28 | J217083 | Шайба | 4 |
| 29 | J950010 | Гайка | 8 |
| 31 | 4624836 | Пластина | 1 |
| 32 | 4629669 | Пластина | 2 |
| 33 | 4624835 | Кронштейн | 1 |
| 34 | 4629670 | Пластина | 1 |
| 35 | J780835 | Болт с внутренним шестигранником | 4 |
| 36 | A590108 | Плоская шайба | 4 |
| 38 | 4322870 | Зажим | 12 |
| 39 | 4600885 | Цепь | 6 |
| 41 | 9761476 | Кронштейн | 2 |
| 42 | 4610209 | Пластина | 2 |
| 43 | J260816 | Болт с шайбой | 4 |
| 43A | J900816 | Болт | 1 |
| 43B | A590108 | Плоская шайба | 1 |
| 44 | J901045 | Болт | 2 |
| 45 | J950010 | Гайка | 2 |
| 46 | A590110 | Плоская шайба | 4 |
| 47 | A590910 | Пружинная шайба | 2 |
| 49 | 7047557 | Скрапер | 1 |
| 50 | J901650 | Болт | 4 |
| 51 | J222016 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
