Трубопроводы системы орошения — HITACHI HC1110

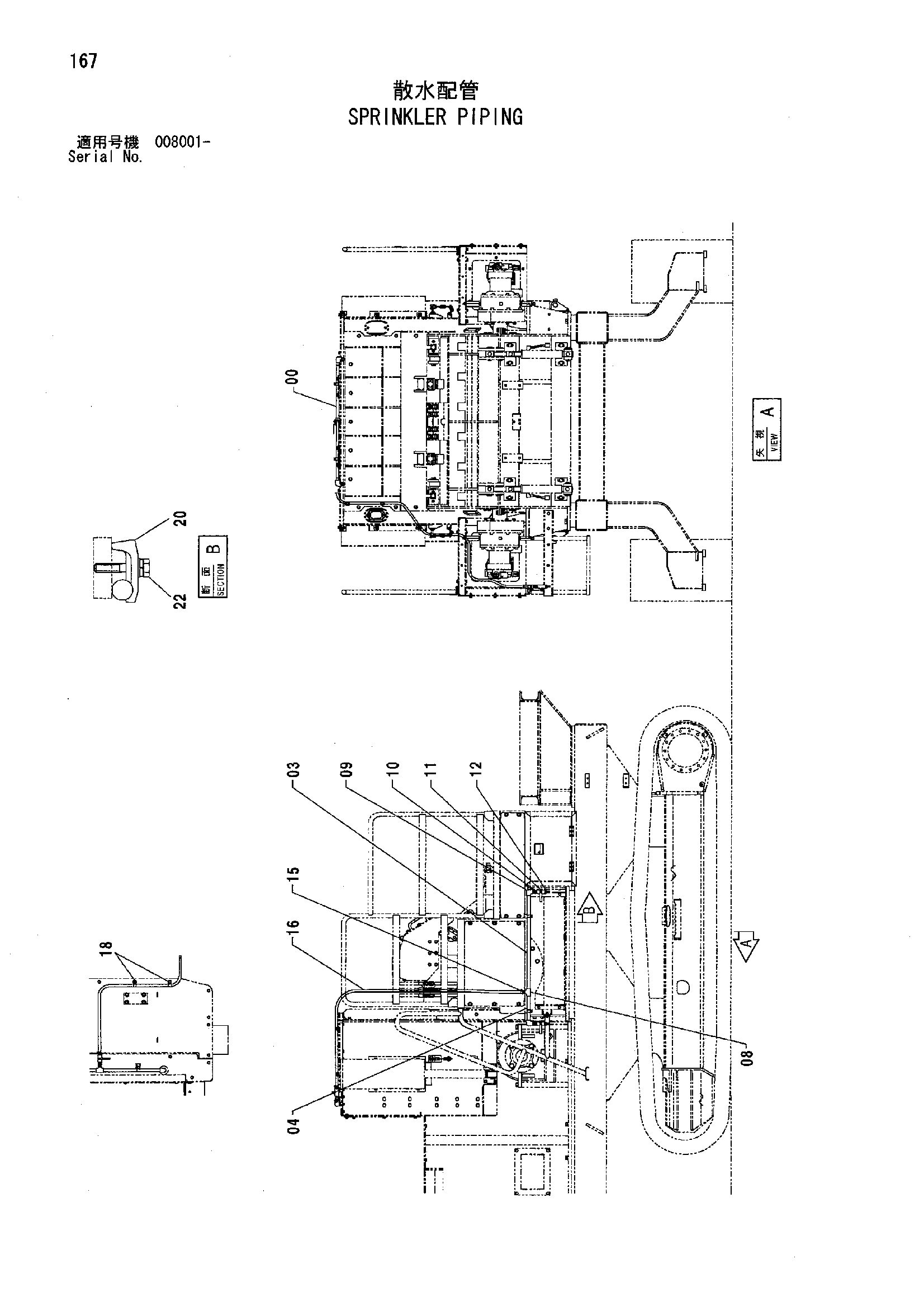

Заводская схема «Трубопроводы системы орошения» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9217962 | Ороситель | 1 |
| 03 | 4480444 | Трубка | 1 |
| 04 | 4480445 | Трубка | 1 |
| 08 | 94-0662 | Тройник | 1 |
| 09 | 94-0617 | Угловой штуцер | 2 |
| 10 | 94-1703 | Адаптер | 3 |
| 11 | 4348296 | Шаровой клапан | 3 |
| 12 | 4077357 | Соединение шланг | 4 |
| 15 | 4514700 | Зажим шланг | 2 |
| 16 | 4480446 | Водяной шланг | 1 |
| 18 | 4190274 | Зажим | 2 |
| 20 | 4053594 | Хомут трубки | 2 |
| 22 | J021045 | Болт с шайбой | 2 |
| 22 | J271045 замена: J901045 | Болт с шайбой | 2 |
| 22 | J271045 замена: J222010 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
