Схреддер трубопроводы — HITACHI HC1110

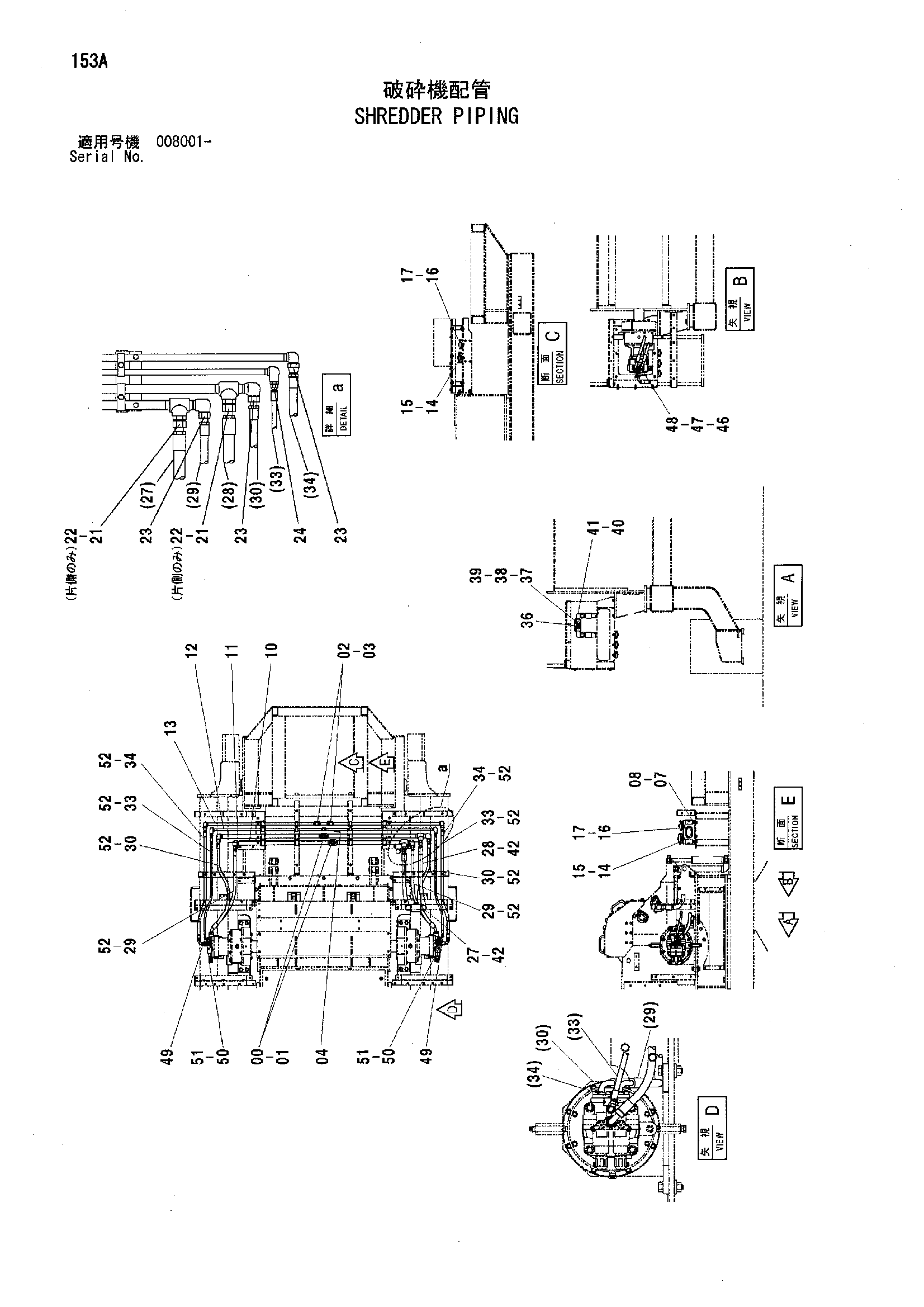

Заводская схема «Схреддер трубопроводы» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	A853188	Адаптер	2
00A	4506429	Уплотнительное кольцо	1
01	4187328	Уплотнительное кольцо	2
02	A853366	Угловой штуцер	2
02A	4506424	Уплотнительное кольцо	1
03	4187308	Уплотнительное кольцо	2
04	A852343	Угловой штуцер	1
04A	4506418	Уплотнительное кольцо	1
07	8087716	Кронштейн	2
08	J031030	Болт с шайбой	4
08	J281030 замена: J901030	Болт с шайбой	4
08	J281030 замена: 4486055	Болт с шайбой	4
10	8087692	Трубка	1
11	8087693	Трубка	1
12	8087694	Трубка	1
13	8087695	Трубка	1
14	4053599	Хомут трубки	4
15	J011270	Болт с шайбой	4
15	J271270 замена: J901270	Болт с шайбой	4
15	J271270 замена: J222012	Болт с шайбой	4
16	4141806	Хомут трубки	4
17	J011260	Болт с шайбой	4
17	J271260 замена: J901260	Болт с шайбой	4
17	J271260 замена: J222012	Болт с шайбой	4
21	A853188	Адаптер	2
21A	4506429	Уплотнительное кольцо	1
22	4187328	Уплотнительное кольцо	2
23	4187308	Уплотнительное кольцо	6
24	A852143	Адаптер	2
24A	4506418	Уплотнительное кольцо	1
27	4466410	Шланг	1
28	4466474	Шланг	1
29	4469388	Шланг	2
30	4467168	Шланг	2
33	4479949	Шланг	2
34	4479951	Шланг	2
36	4447675	Запорный клапан	1
37	J901090	Болт	2
38	A590910	Пружинная шайба	2
39	J950010	Гайка	2
40	A853388	Угловой штуцер	2
40A	4506429	Уплотнительное кольцо	1
41	4187328	Уплотнительное кольцо	2
42	4044420	Защитный кожух	2
46	986910	Разъёмный фланец	8
47	971489	Уплотнительное кольцо	4
48	J781030	Болт с внутренним шестигранником	16
49	A852333	Угловой штуцер	2
49A	4509180	Уплотнительное кольцо	1
50	A853166	Адаптер	2
50A	4506424	Уплотнительное кольцо	1
51	4187308	Уплотнительное кольцо	2
52	4044420	Защитный кожух	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
