Ход рычаг (пол) — HITACHI HC1110

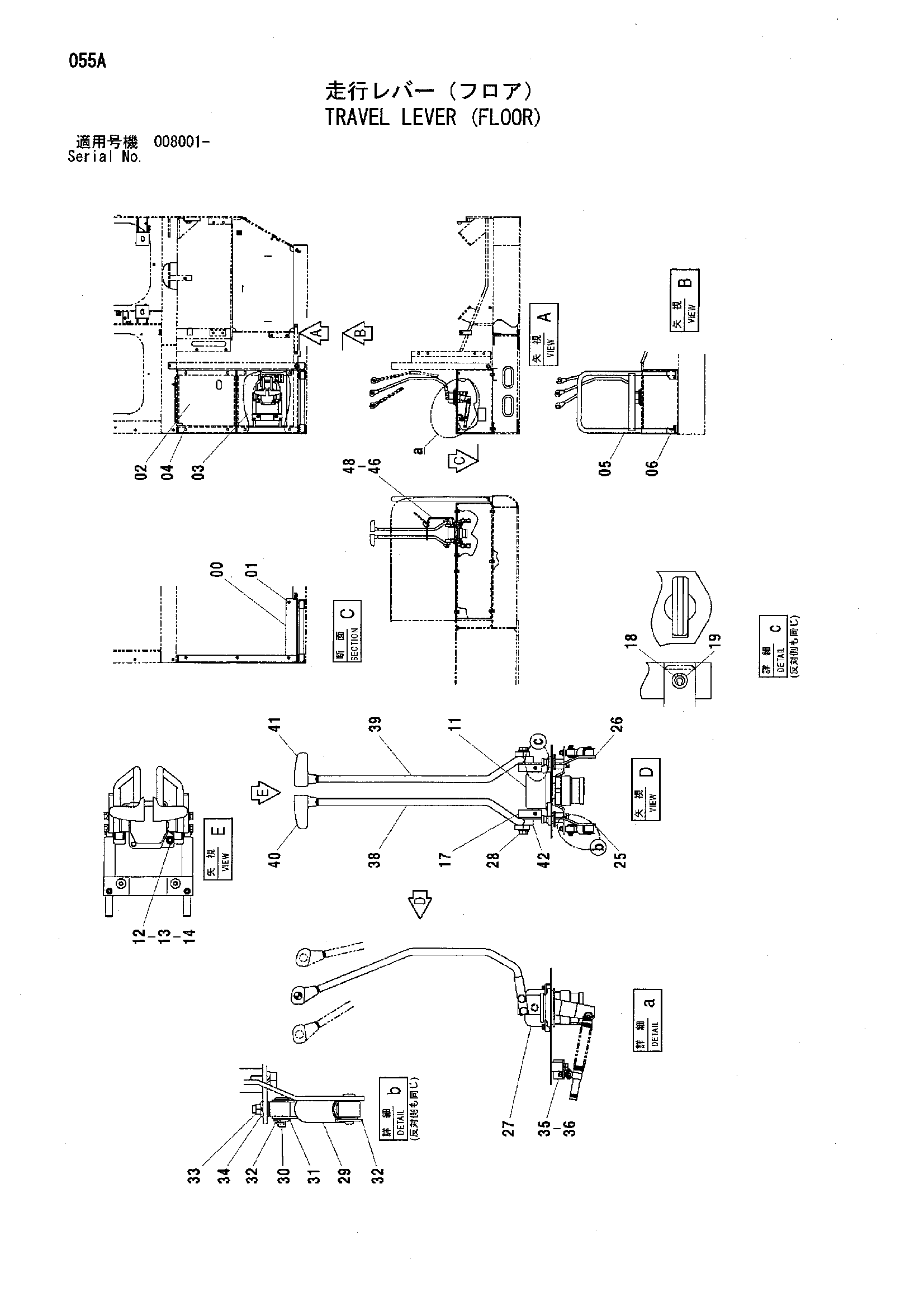

Заводская схема «Ход рычаг (пол)» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7037379	Кронштейн	1
01	J021035	Болт с шайбой	4
01	J271035 замена: J901035	Болт с шайбой	4
01	J271035 замена: J222010	Болт с шайбой	4
02	8092414	Пластина	1
03	8077935	Пластина	1
04	J021030	Болт с шайбой	8
04	J271030 замена: J901030	Болт с шайбой	8
04	J271030 замена: J222010	Болт с шайбой	8
05	8078895	Поручень	1
06	J021025	Болт с шайбой	2
06	J271025 замена: J901025	Болт с шайбой	2
06	J271025 замена: J222010	Болт с шайбой	2
11	9169583	Пилотный клапан	1
12	J781035	Болт с внутренним шестигранником	2
13	A590910	Пружинная шайба	2
14	A590110	Плоская шайба	2
17	3072628	Кронштейн	2
18	4205317	Пружинный штифт	2
19	4205318	Пружинный штифт	2
25	9742276	Правый кронштейн	1
26	9742277	Левый кронштейн	1
27	3076503	Защитный чехол	2
28	J021055	Болт с шайбой	4
28	J271055 замена: J901055	Болт с шайбой	4
28	J271055 замена: J222010	Болт с шайбой	4
29	4204959	Амортизатор	2
30	4044928	Палец	2
31	A590108	Плоская шайба	4
32	4022697	Стопорный палец	4
33	M500807	Гайка	2
34	A590908	Пружинная шайба	2
35	4359716	Кронштейн	1
36	J011020	Болт с шайбой	2
36	J271020 замена: J901020	Болт с шайбой	2
36	J271020 замена: J222010	Болт с шайбой	2
38	8062667	Рычаг	1
39	8062623	Рычаг	1
40	2038735	Рукоятка	1
41	2038734	Рукоятка	1
42	4395637	Проставка	2
46	J011025	Болт с шайбой	2
46	J271025 замена: J901025	Болт с шайбой	2
46	J271025 замена: J222010	Болт с шайбой	2
48	8092230	Замок	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
