Тормозной клапан — HITACHI HC1110

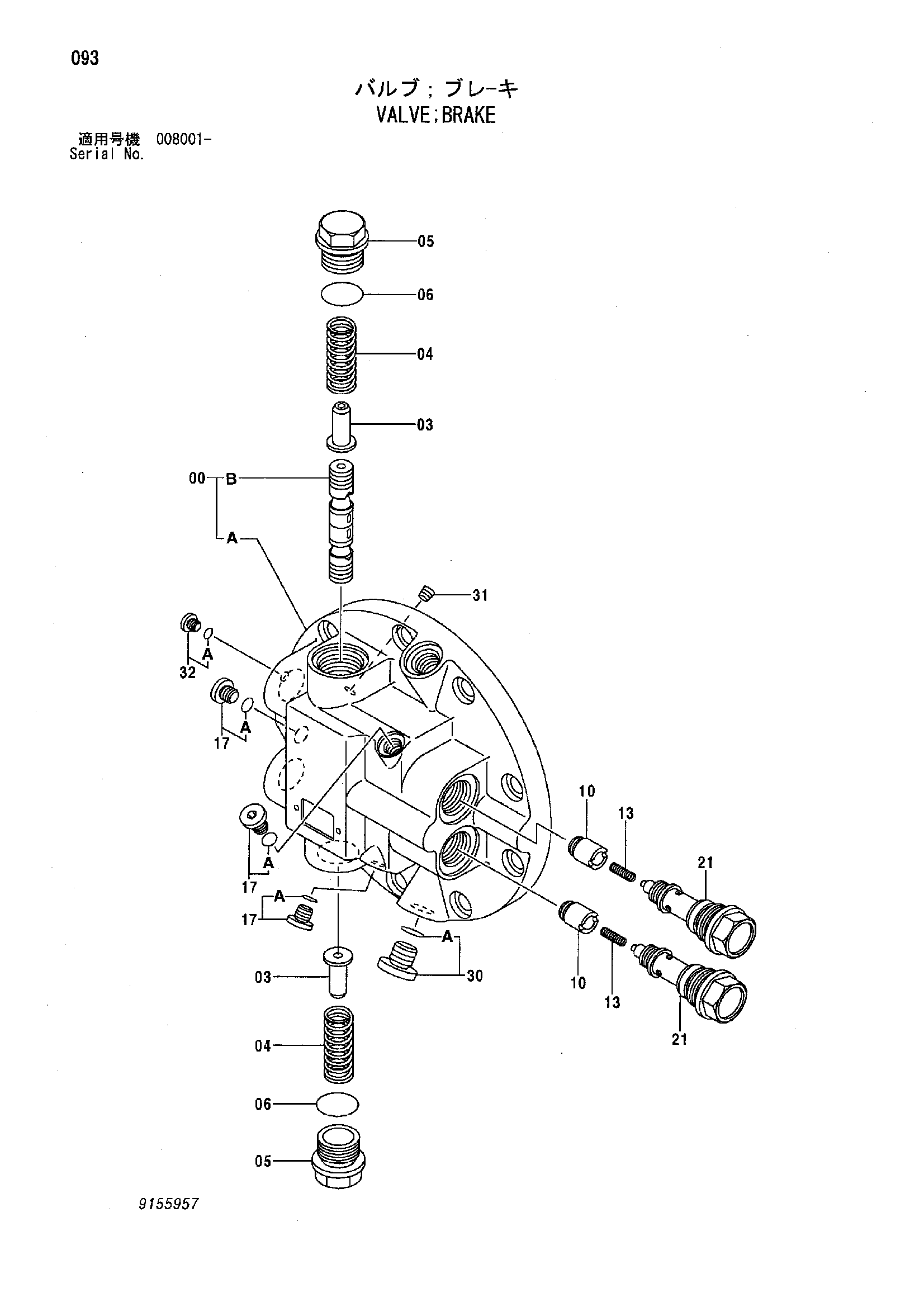

Заводская схема «Тормозной клапан» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9155957 замена: 9161384 | Тормозной клапан | 1 | |
| (9161384) | Тормозной клапан | 1 | |
| 00 | 8067521 | Корпус в сборе | 1 |
| 03 | 4154878 | Ограничитель | 2 |
| 04 | 4193377 | Пружина сжатия | 2 |
| 05 | 4229631 | Пробка | 2 |
| 06 | 4506429 | Уплотнительное кольцо | 2 |
| 10 | 4300918 | Тарельчатый клапан | 2 |
| 13 | 4383067 | Пружина сжатия | 2 |
| 17 | 9134110 | Пробка | 3 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 9159923 | Предохранительный клапан | 2 |
| 30 | 9134112 | Пробка | 1 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4050968 | Пробка | 1 |
| 32 | 9134109 | Пробка | 1 |
| 32A | 4506408 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
