Крышка (1) — HITACHI HC1110

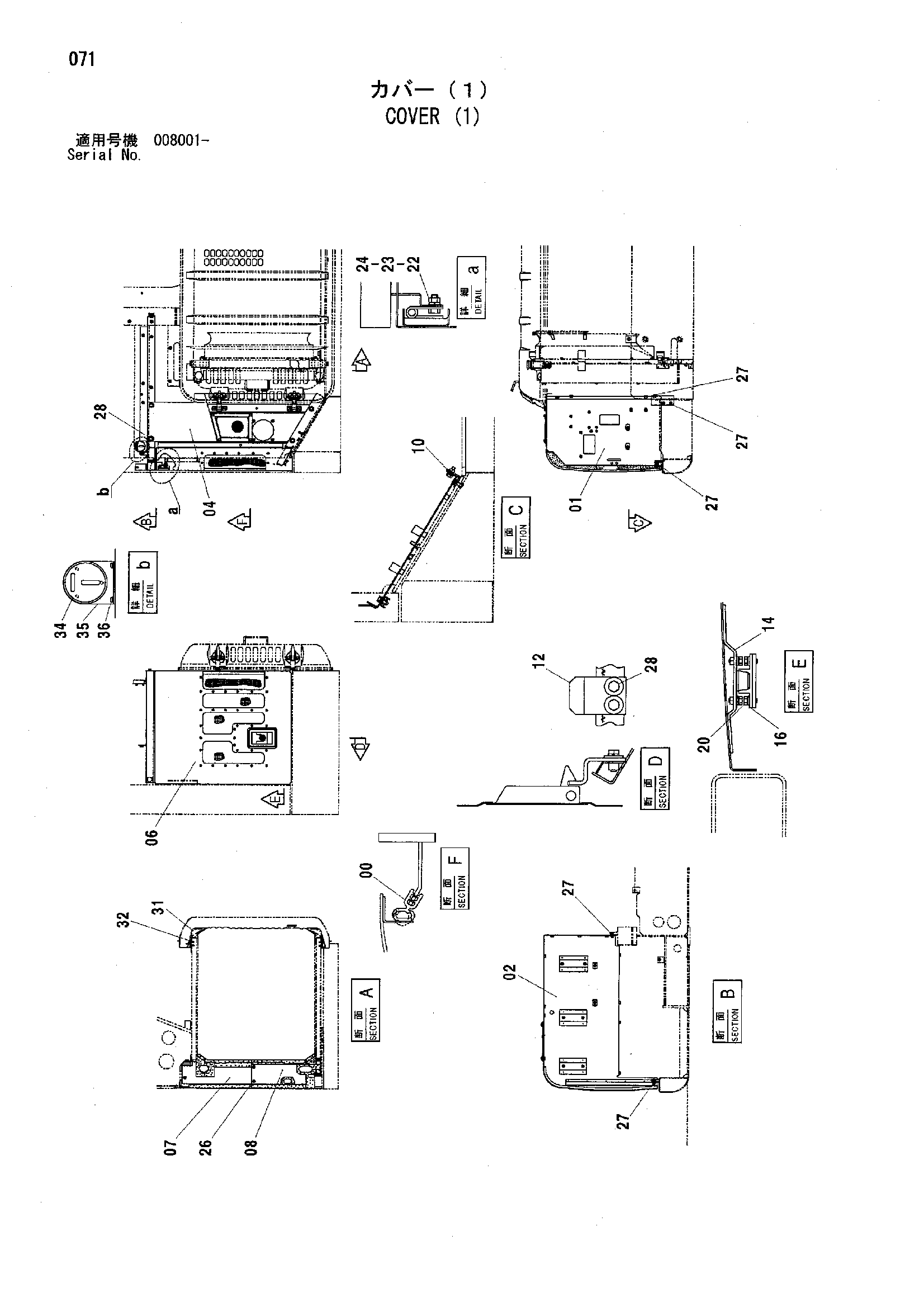

Заводская схема «Крышка (1)» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4359647 | Уплотнительная окантовка | 1 |
| 01 | 7033300 | Опора | 1 |
| 02 | 6018700 | Крышка | 1 |
| 04 | 9214694 | Крышка | 1 |
| 06 | 9213961 | Дверь | 1 |
| 07 | 8069374 | Крышка | 1 |
| 08 | 8069248 | Крышка | 1 |
| 10 | 9748922 | Кронштейн | 1 |
| 12 | 4257087 | Ограничитель | 1 |
| 14 | 4175254 | Ограничитель | 1 |
| 16 | 4175253 | Кронштейн | 1 |
| 20 | J020614 | Болт с шайбой | 4 |
| 20 | J260614 замена: J900614 | Болт с шайбой | 4 |
| 20 | J260614 замена: A590106 | Болт с шайбой | 4 |
| 22 | J950010 | Гайка | 4 |
| 23 | A590910 | Пружинная шайба | 4 |
| 24 | A590110 | Плоская шайба | 4 |
| 26 | J031025 | Болт с шайбой | 4 |
| 26 | J281025 замена: J901025 | Болт с шайбой | 4 |
| 26 | J281025 замена: 4486055 | Болт с шайбой | 4 |
| 27 | J021030 | Болт с шайбой | 6 |
| 27 | J271030 замена: J901030 | Болт с шайбой | 6 |
| 27 | J271030 замена: J222010 | Болт с шайбой | 6 |
| 28 | J031030 | Болт с шайбой | 6 |
| 28 | J281030 замена: J901030 | Болт с шайбой | 6 |
| 28 | J281030 замена: 4486055 | Болт с шайбой | 6 |
| 31 | 9743653 | Резиновая прокладка | 2 |
| 32 | J020820 | Болт с шайбой | 4 |
| 32 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 32 | J260820 замена: A590108 | Болт с шайбой | 4 |
| 34 | 4091871 | Уровень | 1 |
| 35 | 3070974 | Кронштейн | 1 |
| 36 | J460520 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
