Схреддер корпус открытый/клосе трубопроводы — HITACHI HC1110

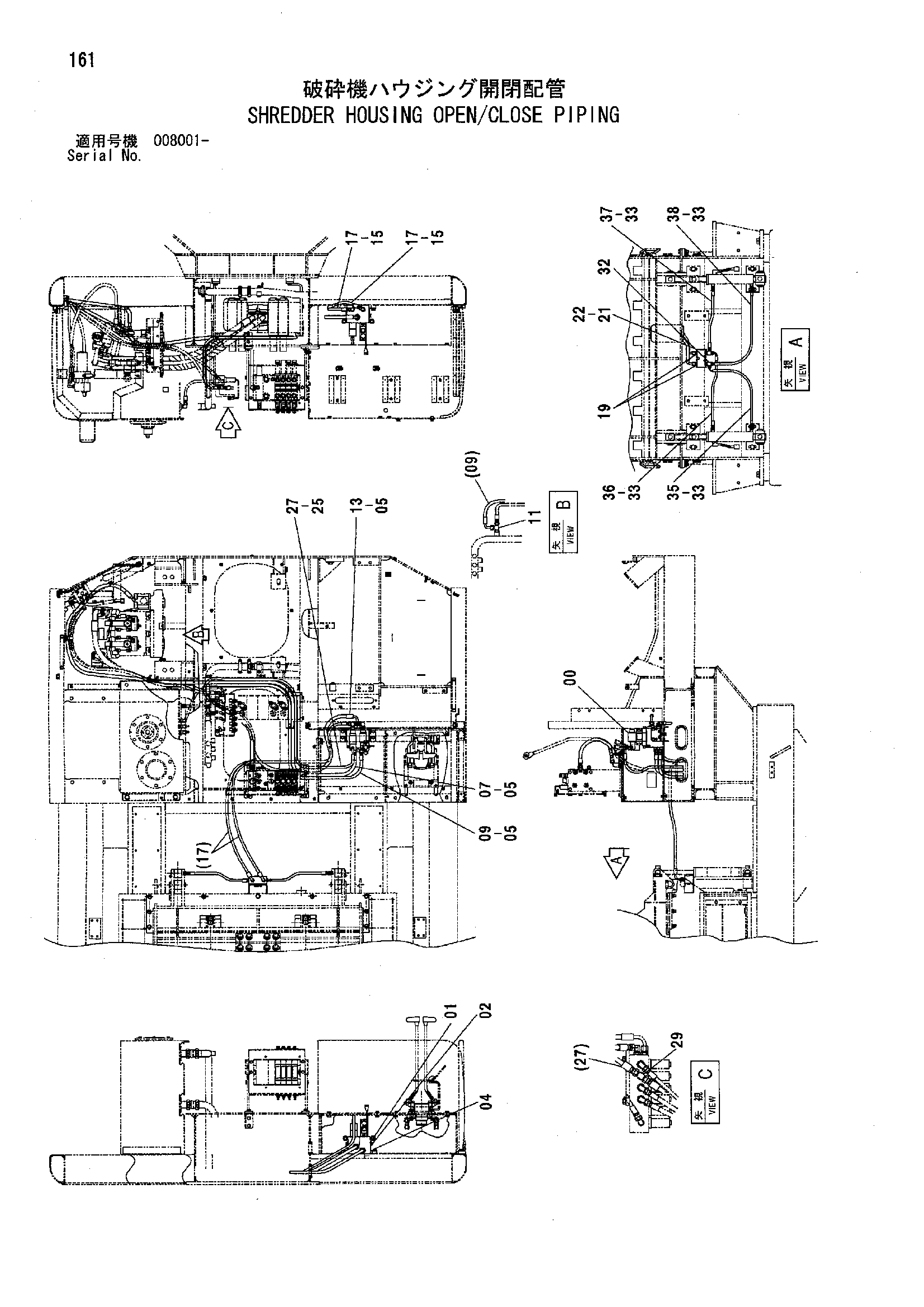

Заводская схема «Схреддер корпус открытый/клосе трубопроводы» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4605601 | Коллектор блок | 1 |
| 01 | 4606921 | Кронштейн | 2 |
| 02 | J011025 | Болт с шайбой | 4 |
| 02 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 02 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 04 | J021025 | Болт с шайбой | 4 |
| 04 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 04 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 05 | 4317612 | Адаптер | 3 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4424085 | Шланг | 1 |
| 09 | 4313439 | Шланг | 1 |
| 11 | A852444 | Тройник | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4344398 | Шланг | 1 |
| 15 | A852333 | Угловой штуцер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4315351 | Шланг | 2 |
| 19 | A852133 | Адаптер | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 3099491 | Коллектор | 1 |
| 22 | J010870 | Болт с шайбой | 3 |
| 22 | J260870 замена: J900870 | Болт с шайбой | 3 |
| 22 | J260870 замена: A590108 | Болт с шайбой | 3 |
| 25 | 4429492 | Адаптер | 1 |
| 27 | 4408219 | Шланг | 1 |
| 29 | A852523 | Тройник | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A852432 | Тройник | 2 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | A852122 | Адаптер | 4 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4471474 | Шланг | 1 |
| 36 | 4471473 | Шланг | 1 |
| 37 | 4471475 | Шланг | 1 |
| 38 | 4471476 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
