Пресс ротор — HITACHI HC1110

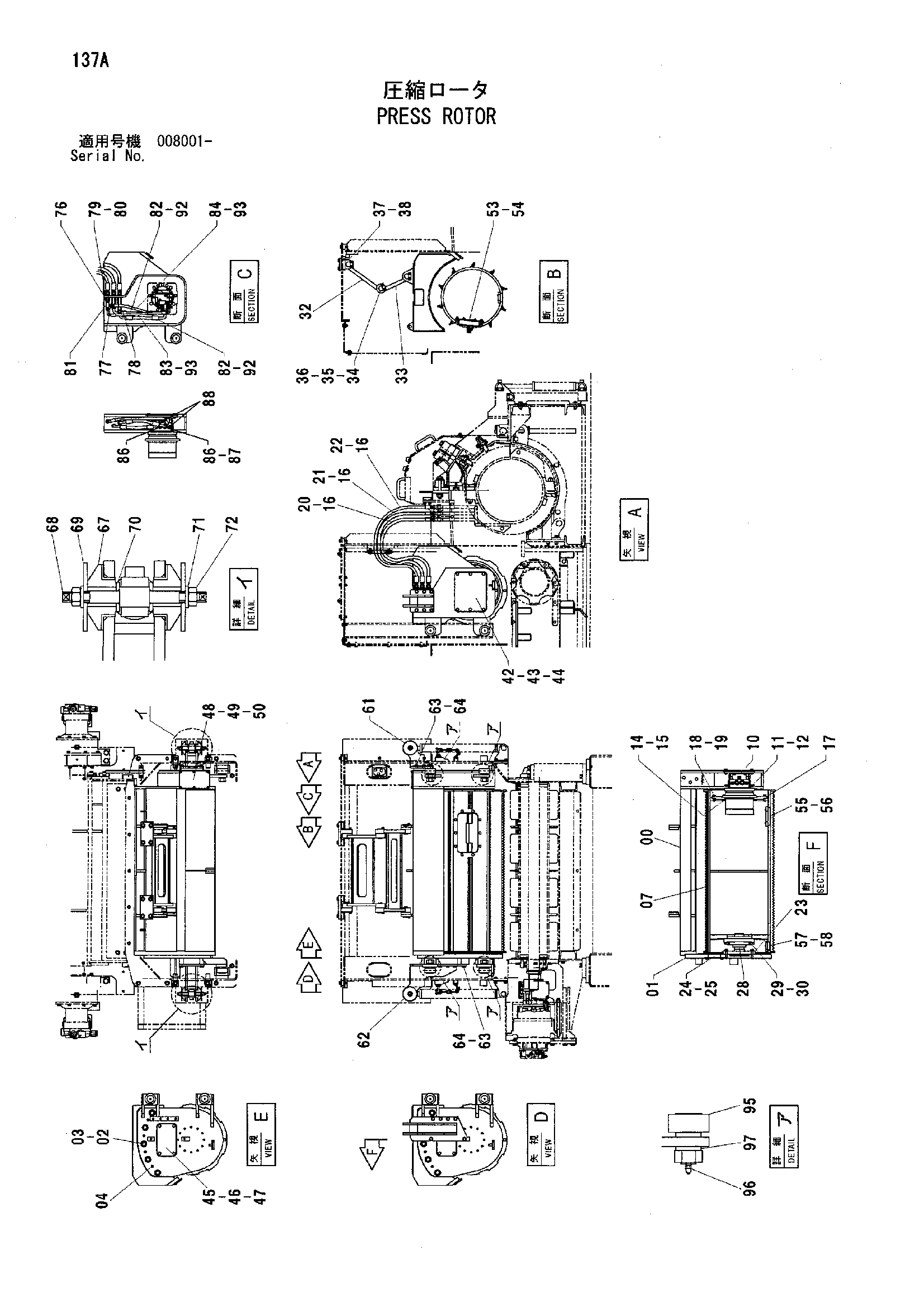

Заводская схема «Пресс ротор» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5009792	Рама основной	1
01	6023252	Рама	1
02	J921645	Болт	5
03	J222016	Шайба	5
04	J401650	Установочный штифт	2
07	6023253	Ротор	1
10	4621814	Гидромотор	1
11	4393030	Болт	13
12	A590912	Пружинная шайба	13
14	A590912	Пружинная шайба	12
15	4317609	Болт	12
16	4133527	Защитный кожух	3
17	3101795	Фланец	1
18	J921240	Болт	12
19	A590912	Пружинная шайба	12
20	4632178	Шланг	1
21	4632179	Шланг	1
22	4632180	Шланг	1
23	8097216	Вал ротор	1
24	J921255	Болт	12
25	A590912	Пружинная шайба	12
28	4620648	Подшипник. блок	1
29	J932260	Болт	4
30	J222022	Шайба	4
32	8098653	Тяга	1
33	8098659	Тяга	1
34	4469710	Палец	6
35	X280071	Стопорная пластина	6
36	J020816	Болт с шайбой	12
36	J260816 замена: J900816	Болт с шайбой	12
36	J260816 замена: A590108	Болт с шайбой	12
37	8098734	Кронштейн	2
38	J031240	Болт с шайбой	8
38	J281240 замена: J901240	Болт с шайбой	8
38	J281240 замена: 4249324	Болт с шайбой	8
42	4624063	Крышка(1)	1
43	J921030	Болт	6
44	A590110	Плоская шайба	6
45	4624064	Крышка(2)	1
46	J921030	Болт	4
47	A590110	Плоская шайба	4
48	4629025	Крышка(3)	1
49	J780820	Болт с внутренним шестигранником	6
50	A590108	Плоская шайба	6
53	7047474	Крышка(4)	1
54	J781030	Болт с внутренним шестигранником	10
55	4628940	Крышка(5)	1
56	J781025	Болт с внутренним шестигранником	4
57	4628941	Крышка(6)	1
58	J780820	Болт с внутренним шестигранником	2
61	8098707	Кронштейн	1
62	7047461	Кронштейн	1
63	J921230	Болт	12
64	J222012	Шайба	12
67	4628921	Резиновая подушка	4
68	3103761	Палец	2
69	4629180	Пластина	4
70	4629181	Пластина	4
71	J222016	Шайба	4
72	J950016	Гайка	4
76	4315207	Адаптер	1
77	4629016	Адаптер	1
78	4629017	Адаптер	1
79	4360019	Шайба	3
80	4316589	Гайка	3
81	4624066	Соединительный штуцер	1
82	4630859	Шланг	2
83	4630860	Шланг	1
84	4630861	Шланг	1
86	A852144	Адаптер	2
86A	4506418	Уплотнительное кольцо	1
87	4406267	Переходник	1
87A	4506418	Уплотнительное кольцо	1
88	A852123	Адаптер	2
88A	957366	Уплотнительное кольцо	1
92	4446406	Защитный кожух	2
93	4629693	Защитный кожух	2
95	4618140	Ролик	4
96	J75481	Пресс-маслёнка	4
97	J257130	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
