Каталог запчастей HITACHI
Пол — HITACHI HC1110

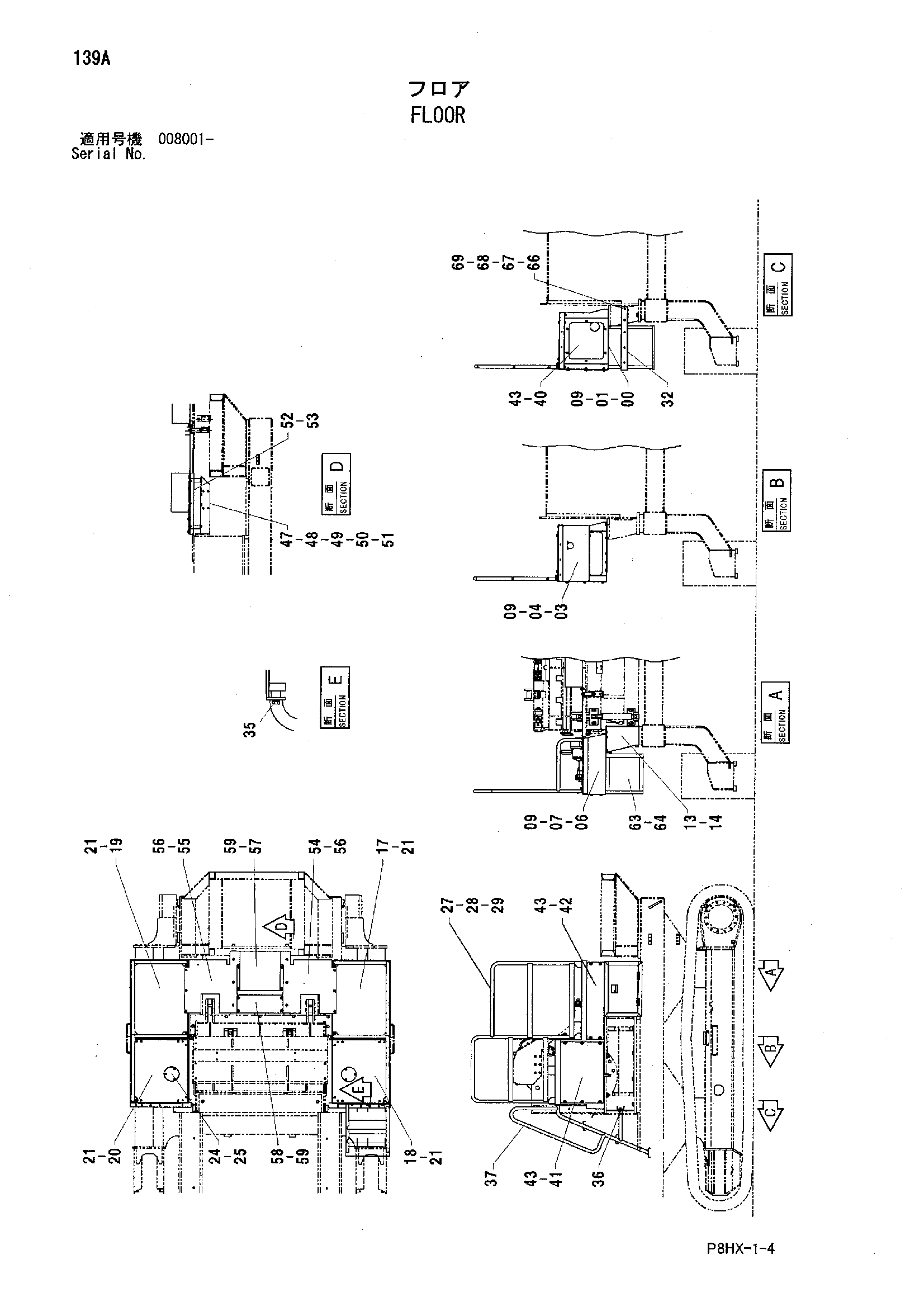

Заводская схема «Пол» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7042178 | Кронштейн | 1 |
| 01 | 7042180 | Кронштейн | 1 |
| 03 | 7042177 | Кронштейн | 1 |
| 04 | 7042179 | Кронштейн | 1 |
| 06 | 8087669 | Кронштейн | 1 |
| 07 | 8087672 | Кронштейн | 1 |
| 09 | J021035 | Болт с шайбой | 12 |
| 09 | J271035 замена: J901035 | Болт с шайбой | 12 |
| 09 | J271035 замена: J222010 | Болт с шайбой | 12 |
| 13 | 8087671 | Кронштейн | 2 |
| 14 | J021030 | Болт с шайбой | 8 |
| 14 | J271030 замена: J901030 | Болт с шайбой | 8 |
| 14 | J271030 замена: J222010 | Болт с шайбой | 8 |
| 17 | 7042183 | Пол | 1 |
| 18 | 7042184 | Пол | 1 |
| 19 | 7042185 | Пол | 1 |
| 20 | 7042186 | Пол | 1 |
| 21 | J031075 | Болт с шайбой | 16 |
| 21 | J281075 замена: J901075 | Болт с шайбой | 16 |
| 21 | J281075 замена: 4486055 | Болт с шайбой | 16 |
| 24 | 4471482 | Крышка | 2 |
| 25 | J021030 | Болт с шайбой | 6 |
| 25 | J271030 замена: J901030 | Болт с шайбой | 6 |
| 25 | J271030 замена: J222010 | Болт с шайбой | 6 |
| 27 | 7042181 | Поручень | 1 |
| 28 | 7042182 | Поручень | 1 |
| 29 | J021030 | Болт с шайбой | 22 |
| 29 | J271030 замена: J901030 | Болт с шайбой | 22 |
| 29 | J271030 замена: J222010 | Болт с шайбой | 22 |
| 32 | 9758573 | Кронштейн | 1 |
| 35 | J021050 | Болт с шайбой | 3 |
| 35 | J271050 замена: J901050 | Болт с шайбой | 3 |
| 35 | J271050 замена: J222010 | Болт с шайбой | 3 |
| 36 | J031030 | Болт с шайбой | 3 |
| 36 | J281030 замена: J901030 | Болт с шайбой | 3 |
| 36 | J281030 замена: 4486055 | Болт с шайбой | 3 |
| 37 | 7042564 | Ступень | 1 |
| 40 | 4469639 | Крышка | 2 |
| 41 | 3094830 | Крышка | 2 |
| 42 | 3094829 | Крышка | 2 |
| 43 | J031030 | Болт с шайбой | 32 |
| 43 | J281030 замена: J901030 | Болт с шайбой | 32 |
| 43 | J281030 замена: 4486055 | Болт с шайбой | 32 |
| 47 | 8087713 | Кронштейн | 1 |
| 48 | 8087714 | Кронштейн | 1 |
| 49 | J901635 | Болт | 4 |
| 50 | A590916 | Пружинная шайба | 4 |
| 51 | A590116 | Плоская шайба | 4 |
| 52 | 8087712 | Кронштейн | 2 |
| 53 | J021030 | Болт с шайбой | 4 |
| 53 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 53 | J271030 замена: J222010 | Болт с шайбой | 4 |
| 54 | 8087709 | Пол | 1 |
| 55 | 8087710 | Пол | 1 |
| 56 | J021030 | Болт с шайбой | 12 |
| 56 | J271030 замена: J901030 | Болт с шайбой | 12 |
| 56 | J271030 замена: J222010 | Болт с шайбой | 12 |
| 57 | 3094865 | Крышка | 1 |
| 58 | 9758112 | Пол | 1 |
| 59 | J031030 | Болт с шайбой | 8 |
| 59 | J281030 замена: J901030 | Болт с шайбой | 8 |
| 59 | J281030 замена: 4486055 | Болт с шайбой | 8 |
| 63 | 6020361 | Короб | 1 |
| 64 | J021065 | Болт с шайбой | 4 |
| 64 | J271065 замена: J901065 | Болт с шайбой | 4 |
| 64 | J271065 замена: J222010 | Болт с шайбой | 4 |
| 66 | J901040 | Болт | 2 |
| 67 | A590110 | Плоская шайба | 4 |
| 68 | A590910 | Пружинная шайба | 2 |
| 69 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
