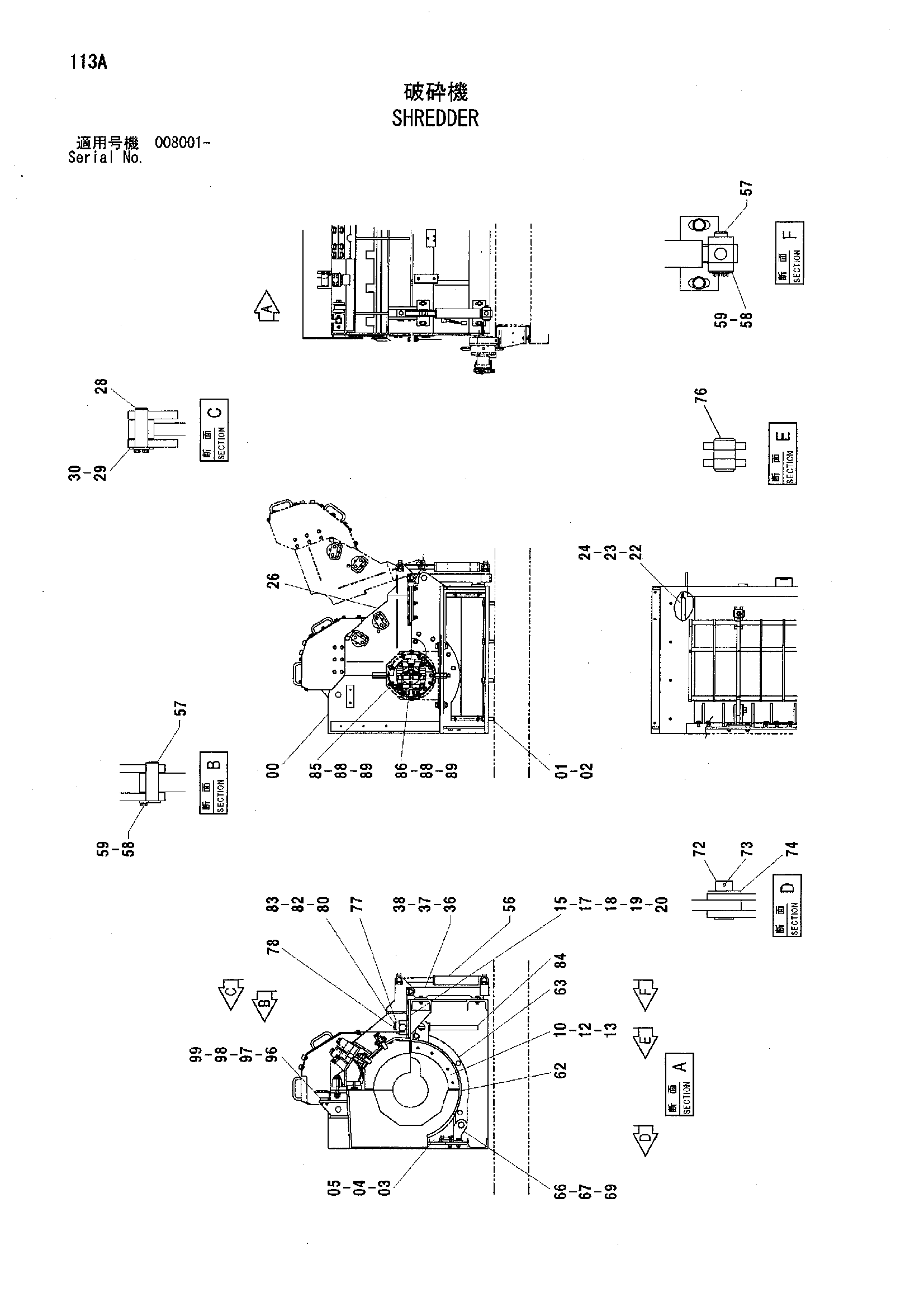

Схреддер — HITACHI HC1110

Заводская схема «Схреддер» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6021427	Рама	1
00	6023722	Рама	1
01	J932470	Болт	8
02	J222024	Шайба	8
03	8099125	Кронштейн	1
04	J931630	Болт	16
05	A590116	Плоская шайба	16
10	4608108	Пластина	2
12	J931645	Болт	8
13	J222016	Шайба	8
15	8090352	Рама опора	1
17	J901660	Болт	6
18	J950016	Гайка	6
19	J222016	Шайба	15
20	J901640	Болт	3
22	8088299	Крышка	1
23	8088300	Крышка	1
24	J021025	Болт с шайбой	8
24	J021020	Болт с шайбой	8
24	J271020 замена: J901020	Болт с шайбой	8
24	J271020 замена: J222010	Болт с шайбой	8
26	9228237	Корпус	1
28	4470405	Палец	2
29	X280071	Стопорная пластина	2
30	J020820	Болт с шайбой	4
30	J260820 замена: J900820	Болт с шайбой	4
30	J260820 замена: A590108	Болт с шайбой	4
36	8088238	Направляющая	2
37	J901645	Болт	8
38	J222016	Шайба	8
56	4470129	Гидроцилиндр	2
57	4470405	Палец	4
58	X280071	Стопорная пластина	4
59	J020820	Болт с шайбой	8
59	J260820 замена: J900820	Болт с шайбой	8
59	J260820 замена: A590108	Болт с шайбой	8
62	3098413	Экран (0.5 инкх)	2
62	3098412	Экран (1 инкх)	2
62	3098411	Экран (1.5 инкх)	2
62	3098409	Экран (2 инкх)	2
62	3099701	Экран (3 инкх)	2
62	3098410	Экран (4 инкх)	2
63	7044332 замена: 6023803	Направляющая	1
63	6023803	Направляющая	1
66	9758431	Кронштейн	2
67	J901655	Болт	8
69	J222016	Шайба	8
72	4163337	Палец	2
73	A768063	Шплинт	2
74	A590142	Плоская шайба	2
76	4470430	Палец	2
77	9758433	Кронштейн	2
78	9760846	Болт	2
80	4470854	Пластина	2
82	J010620	Болт с шайбой	4
82	J260620 замена: J900620	Болт с шайбой	4
82	J260620 замена: A590106	Болт с шайбой	4
83	4470855	Пластина	2
84	9759393	Крышка	2
85	4478613	Пластина	2
86	4478614	Пластина	2
88	J031225	Болт с шайбой	12
88	J921220	Болт	12
89	449490	Плоская шайба	12
96	4484989	Накладка	2
97	J781035	Болт с внутренним шестигранником	8
98	A590910	Пружинная шайба	8
99	J950010	Гайка	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
