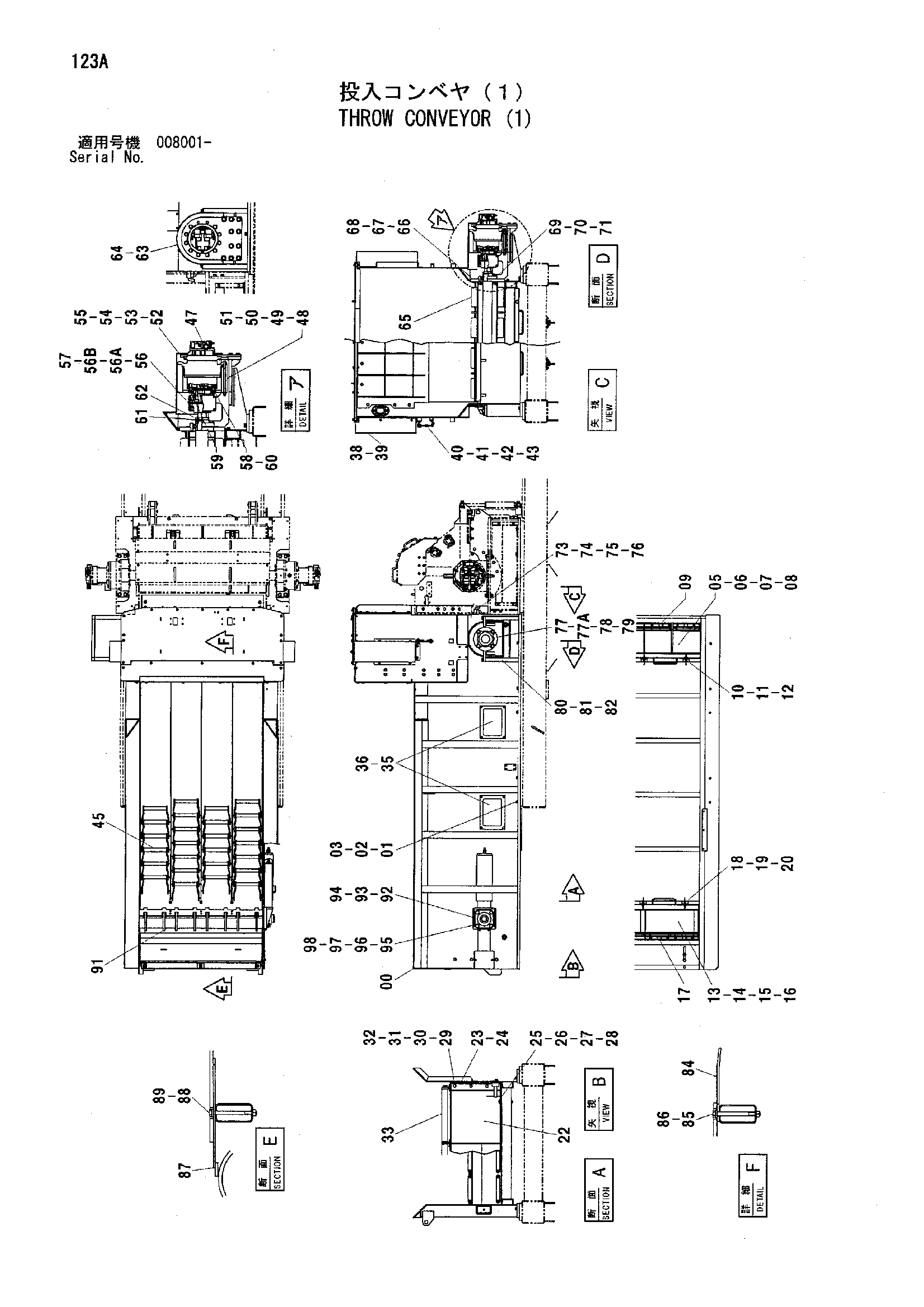

Тхров конвейер (1) — HITACHI HC1110

Заводская схема «Тхров конвейер (1)» для HITACHI HC1110. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5009004	Бункер	1
01	J901655	Болт	10
02	J222016	Шайба	10
03	A590916	Пружинная шайба	10
05	7046128	Крышка	1
06	9761077	Вал	1
07	A764040	Шплинт	2
08	A590127	Плоская шайба	2
09	4608511	Пружина торсион	4
10	9763867	Палец	3
11	4022701	Стопорный палец	3
12	J222016	Шайба	3
13	8092722	Крышка	1
14	9761077	Вал	1
15	A764040	Шплинт	2
16	A590127	Плоская шайба	2
17	4608511	Пружина торсион	4
18	9763867	Палец	3
19	4022701	Стопорный палец	3
20	J222016	Шайба	3
22	7044542	Гате	1
23	8092883	Кронштейн	1
24	8092884	Кронштейн	1
25	J901608	Болт	2
26	J222016	Шайба	2
27	A590916	Пружинная шайба	2
28	J950016	Гайка	2
29	J901640	Болт	12
30	J222016	Шайба	12
31	A590916	Пружинная шайба	12
32	J950016	Гайка	12
33	9229697	Направляющая каток	1
35	8092882	Крышка	4
36	J271225	Болт с шайбой	16
36A	J901225	Болт	1
36B	J222012	Шайба	1
38	3099274	Крышка	2
39	J271020	Болт с шайбой	8
39A	J901020	Болт	1
39B	J222010	Шайба	1
40	4605556	Палец	2
41	960821	Болт проушина	2
42	4607791	Цепь	2
43	4481195	Серьга	2
45	4605526	Цепь драг	4
47	9231614	Бортовой редуктор в сборе	1
48	7046520	Кронштейн	1
49	4621840	Болт	12
50	J222016	Шайба	12
51	J950016	Гайка	12
52	3102551	Пластина	1
53	4266008	Шайба	10
54	J901645	Болт	20
55	J222016	Шайба	10
56	4621842	Муфта цепь	1
56A	4636197	Звёздочка	1
56B	4636198	Цепь каток	1
57	M342080	Болт с внутренним шестигранником	6
58	4621848	Адаптер	3
59	94-2013	Пробка	2
60	94-2024	Пробка	1
61	454958	Шайба подшипник.	1
62	454941	Гайка подшипник.	1
63	8097658	Крышка	1
64	J271020	Болт с шайбой	4
64A	J901020	Болт	1
64B	J222010	Шайба	1
65	9243999	Шкив	1
66	7046519	Кронштейн	1
67	J922050	Болт	4
68	J222020	Шайба	4
69	4621843	Подшипник. блок	1
70	J922070	Болт	4
71	J222020	Шайба	4
73	7046127	Скрапер	1
74	7046130	Скрапер	1
75	J922040	Болт	8
76	J222020	Шайба	8
77	4624893	Подшипник. блок	1
77A	4636199	Крышка подшипник.	1
78	J922070	Болт	4
79	J222020	Шайба	4
80	8096701	Кронштейн	1
81	J922050	Болт	4
82	J222020	Шайба	4
84	3099656	Пластина	1
85	J901004	Болт	3
86	J222010	Шайба	3
87	8092631	Пластина	1
88	J901004	Болт	3
89	J222010	Шайба	3
91	8092630	Шкив	1
92	4489076	Подшипник. блок	2
93	J922050	Болт	8
94	J222020	Шайба	8
95	8092726	Кронштейн	2
96	9761346	Болт	2
97	J950020	Гайка	4
98	J222020	Шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HC1110 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
