Корпус блок — HITACHI GZU

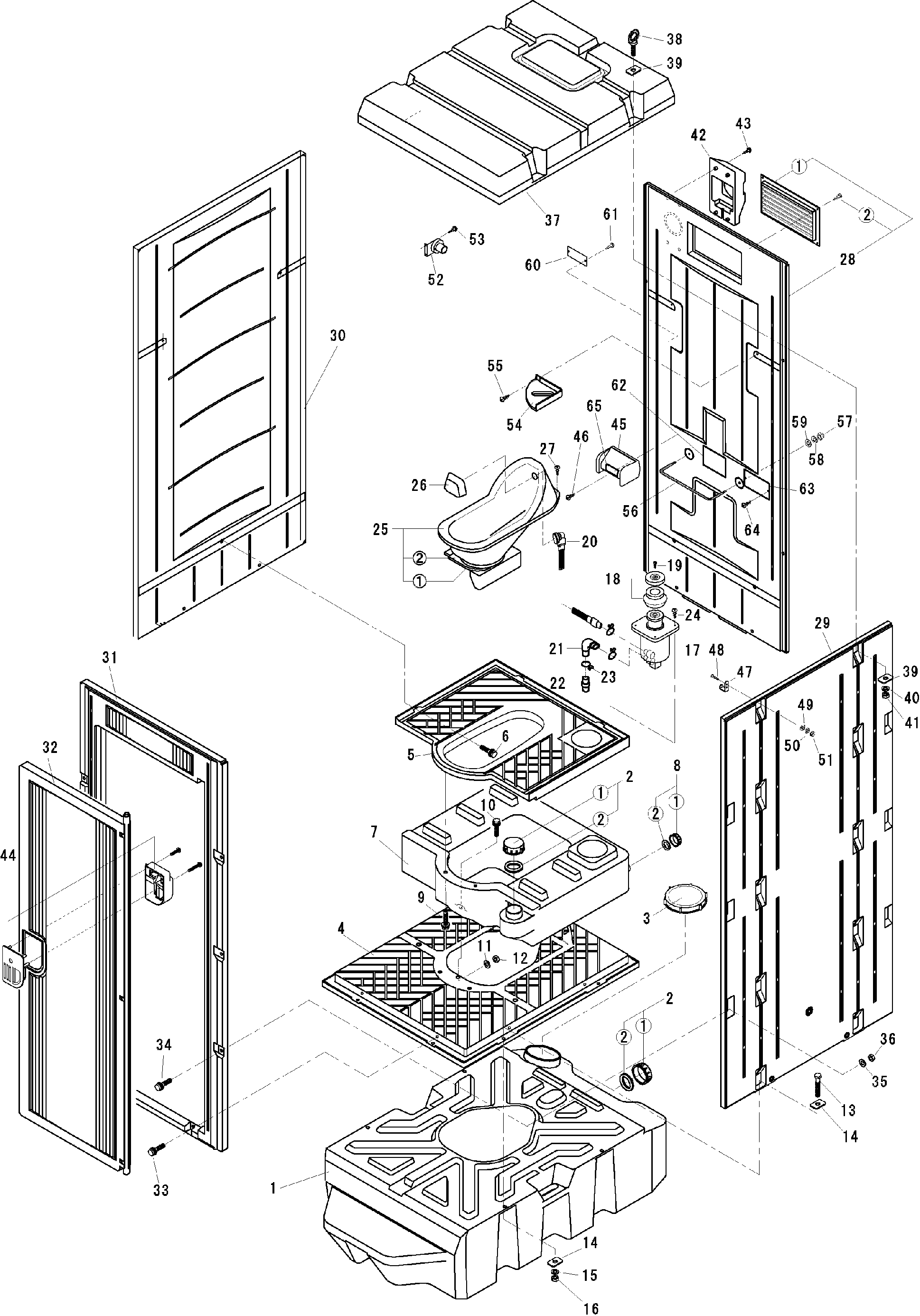

Заводская схема «Корпус блок» для HITACHI GZU. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	DY9870101010	Бак	1
2	DY9870102000	Колпачок	2
2(1)	DY9870102010	Колпачок	2
2(2)	DY9870102020	Манжета	2
3	DY9870103000	Колпачок	1
4	DY9870104010	Пол панель	1
5	DY9870104111	Ступень пол	1
6	DY0187408254	Комбинированный болт	4
7	DY9870105011	Водяной бак	1
8	DY9870106000	Колпачок	1
8(1)	DY9870106010	Колпачок	1
8(2)	DY9870106020	Манжета	1
9	DY0187408254	Комбинированный болт	2
10	DY0187408304	Комбинированный болт	1
11	DY0256208520	Плоский шайба	1
12	DY0181908130	Гайка	1
13	DY0180908604	Болт	4
14	DY9870107000	Шайба	8
15	DY0251408002	Пружинная шайба	4
16	DY0181908130	Гайка	4
17	DY9870201100	Насос корпус	1
18	DY98702011A0	MUD пластина крышка	1
19	DY0122204168	Винт	1
20	DY9870201300	Дискхарге шланг	1
21	DY9870201401	Шланг	1
21	DY9870201800	Угловой штуцер	1
22	DY9870201600	Сетчатый фильтр	1
23	DY9870201700	Пинкх лента	3
24	DY0122405308	Таппинг винт	4
25	DY9870202500	Тоилет бовл	1
25(1)	DY9870201130	Манжета	1
25(2)	DY9870201140	Флаппер	1
26	DY9870202030	Форсунка	1
27	DY0122405208	Таппинг винт	2
28	DY9870301100	Панель	1
28(1)	DY9870301020	Вент окно	1
28(2)	DY0122204168	Винт	4
29	DY9870302000	Панель	1
30	DY9870303000	Панель	1
31	DY9870304000	Передний панель	1
32	DY9870305000	Дверь панель	1
33	DY0187408304	Комбинированный болт	8
34	DY0187408304	Комбинированный болт	12
35	DY0256208520	Плоский шайба	12
36	DY0181908130	Гайка	12
37	DY9870306000	Рооф панель	1
38	DY0168081000	Проушина болт	4
39	DY9870107000	Шайба	8
40	DY0251408002	Пружинная шайба	4
41	DY0181908130	Гайка	4
42	DY9870307000	Вентилатор	1
43	DY0122404208	Таппинг винт	4
44	DY9870308000	Дверь кноб в сборе	1
45	DY9870309000	Папер держатель	1
46	DY0122404168	Таппинг винт	2
47	DY9870310000	Крюк	1
48	DY0111204157	Винт	2
49	DY0256204520	Плоский шайба	2
50	DY0251404002	Пружинная шайба	2
51	DY0181904130	Гайка	2
52	DY9870311000	Разъём	1
53	DY0122404168	Таппинг винт	2
54	DY9870312000	Схелф	1
55	DY0122404168	Таппинг винт	2
56	DY9870505000	Ручка	1
57	DY0183008371	Колпачок гайка	2
58	DY0251408002	Пружинная шайба	2
59	DY0256208520	Плоский шайба	2
61	DY0122404168	Таппинг винт	2
62	DY9552101000	Наклейка	1
63	DY9552103000	Наклейка	1
64	DY0122404168	Таппинг винт	2
65	DY1353510000	Наклейка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI GZU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
