GZU_дополнительное оборудование — HITACHI GZU

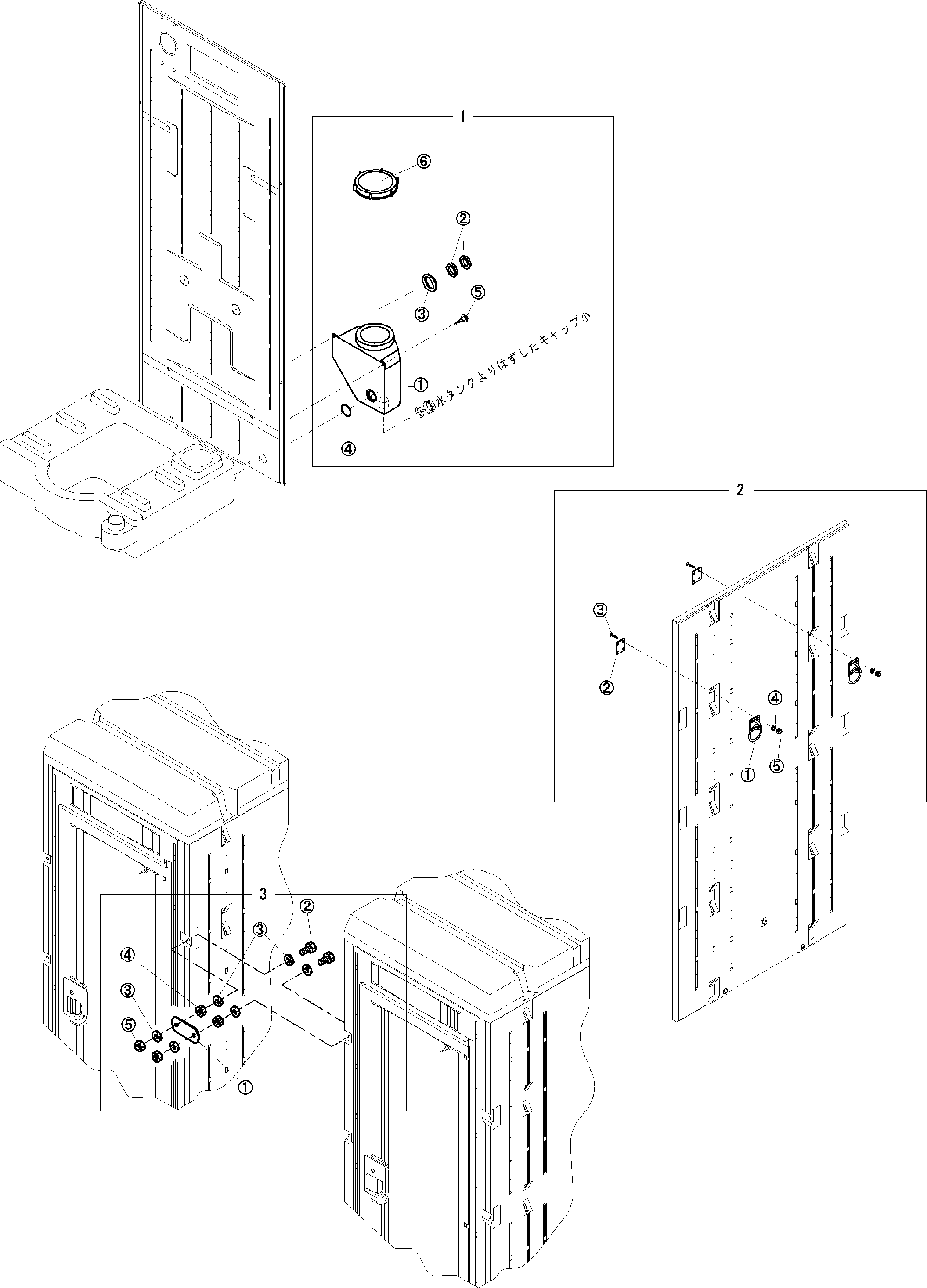

Заводская схема «GZU_дополнительное оборудование» для HITACHI GZU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | DY9870501000 | Дополнительный бак в сборе | 1 |
| 1(1) | DY9870501010 | Дополнительный бак | 1 |
| 1(2) | DY9870501020 | Джунктион гайка | 2 |
| 1(3) | DY9870102020 | Манжета | 1 |
| 1(3) | DY9870107031 | Шайба | 1 |
| 1(4) | DY0401204101 | Уплотнительное кольцо | 1 |
| 1(4) | DY0401104101 | Уплотнительное кольцо | 1 |
| 1(5) | DY0122405168 | Таппинг винт | 2 |
| 1(6) | DY9870103000 | Колпачок | 1 |
| 2 | DY9870507000 | Подъём кольцо | 4 |
| 2(1) | DY9870507010 | Кольцо | 4 |
| 2(2) | DY9870507020 | Пластина | 4 |
| 2(3) | DY0111204157 | Винт | 16 |
| 2(4) | DY0251404002 | Пружинная шайба | 16 |
| 2(5) | DY0183004371 | Колпачок гайка | 16 |
| 3 | DY9870503000 | Соединение фикстуре | 1 |
| 3(1) | DY9870503010 | Пластина | 1 |
| 3(2) | DY0180908354 | Болт | 2 |
| 3(3) | DY0256208520 | Плоский шайба | 6 |
| 3(4) | DY0181908330 | Гайка | 2 |
| 3(5) | DY0181908130 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI GZU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
