Корпус блок — HITACHI GTU

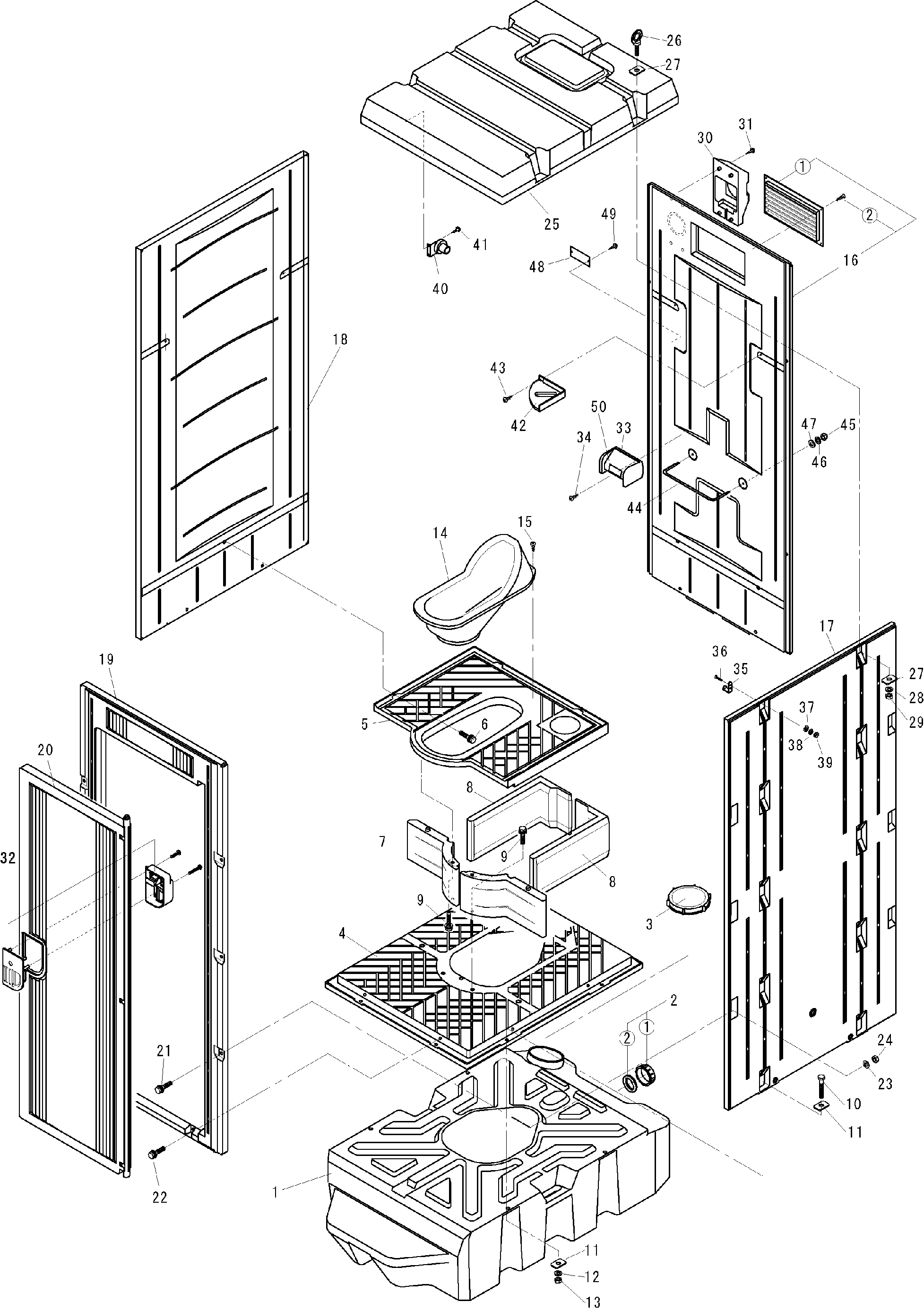

Заводская схема «Корпус блок» для HITACHI GTU. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	DY9870101010	Бак	1
2	DY9870102000	Колпачок	1
2(1)	DY9870102010	Колпачок	1
2(2)	DY9870102020	Манжета	1
3	DY9870103000	Колпачок	1
4	DY9870104010	Пол панель	1
5	DY9870104120	Ступень пол	1
6	DY0187408254	Комбинированный болт	4
7	DY9870104210	Ступень	2
8	DY9870104310	Ступень пиллар	2
9	DY0187408254	Комбинированный болт	4
10	DY0180908604	Болт	4
11	DY9870107000	Шайба	8
12	DY0251408002	Пружинная шайба	4
13	DY0181908130	Гайка	4
14	DY9870206000	Тоилет бовл	1
15	DY0122405208	Таппинг винт	2
16	DY9870301300	Панель	1
16(1)	DY9870301020	Вент окно	1
16(2)	DY0122204168	Винт	4
17	DY9870302000	Панель	1
18	DY9870303000	Панель	1
19	DY9870304000	Передний панель	1
20	DY9870305000	Дверь панель	1
21	DY0187408304	Комбинированный болт	12
22	DY0187408304	Комбинированный болт	8
23	DY0256208520	Плоский шайба	12
24	DY0181908130	Гайка	12
25	DY9870306000	Рооф панель	1
26	DY0168081000	Проушина болт	4
27	DY9870107000	Шайба	8
28	DY0251408002	Пружинная шайба	4
29	DY0181908130	Гайка	4
30	DY9870307000	Вентилатор	1
31	DY0122404208	Таппинг винт	4
32	DY9870308000	Дверь кноб в сборе	1
33	DY9870309000	Папер держатель	1
34	DY0122404168	Таппинг винт	2
35	DY9870310000	Крюк	1
36	DY0111204157	Винт	2
37	DY0256204520	Плоский шайба	2
38	DY0251404002	Пружинная шайба	2
39	DY0181904130	Гайка	2
40	DY9870311000	Разъём	1
41	DY0122404168	Таппинг винт	2
42	DY9870312000	Схелф	1
43	DY0122404168	Таппинг винт	2
44	DY9870505000	Ручка	1
45	DY0183008371	Колпачок гайка	2
46	DY0251408002	Пружинная шайба	2
47	DY0256208520	Плоский шайба	2
49	DY0122404168	Таппинг винт	2
50	DY1353510000	Наклейка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI GTU и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
