Корпус блок — HITACHI GTS

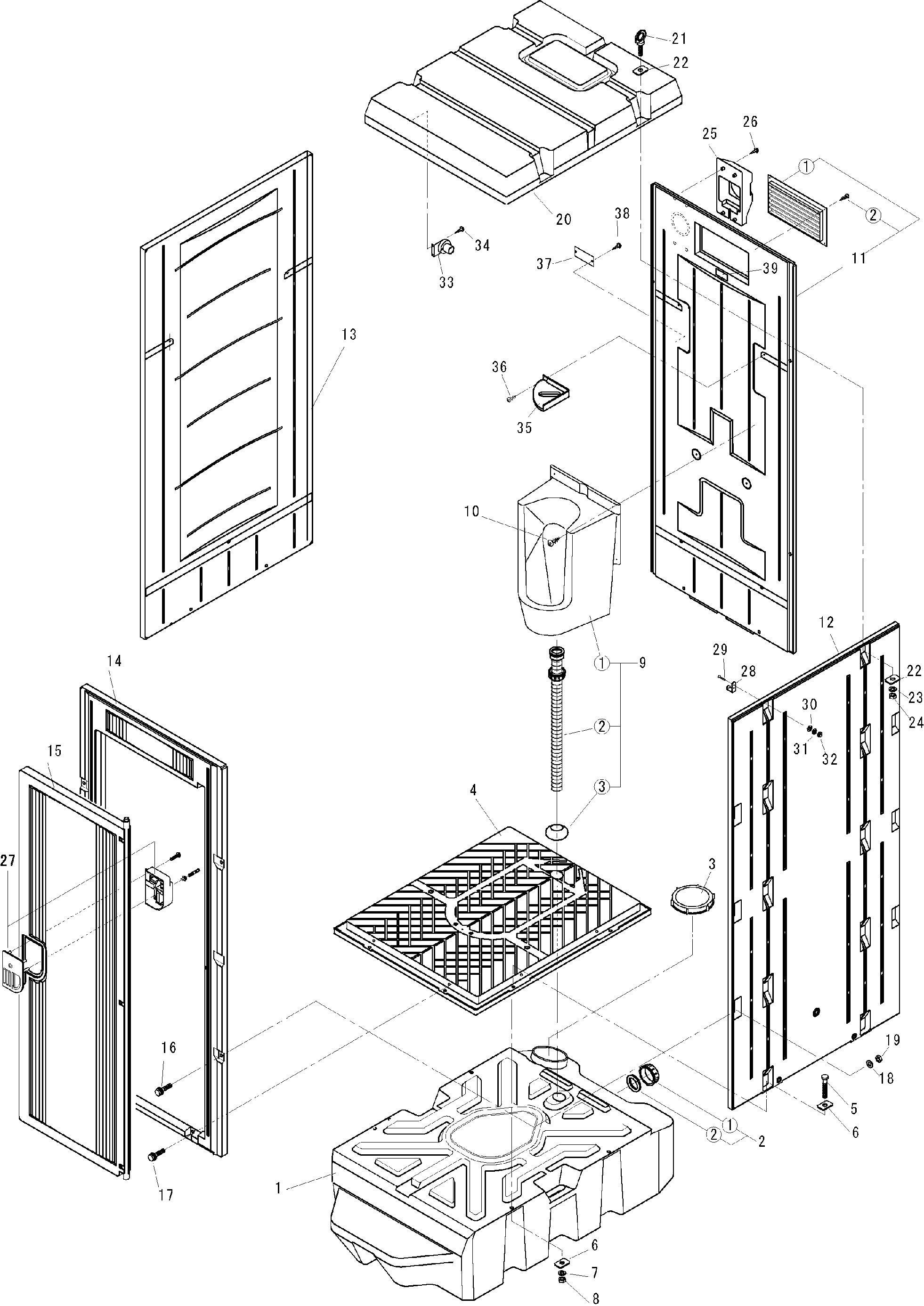

Заводская схема «Корпус блок» для HITACHI GTS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	DY9870101020	Бак	1
2	DY9870102000	Колпачок	1
2(1)	DY9870102010	Колпачок	1
2(2)	DY9870102020	Манжета	1
3	DY9870103000	Колпачок	1
4	DY9870104020	Пол панель	1
5	DY0180908604	Болт	4
6	DY9870107000	Шайба	8
7	DY0251408002	Пружинная шайба	4
8	DY0181908130	Гайка	4
9	DY9870207000	Тоилет бовл	1
9(1)	DY9870207A00	Тоилет бовл	1
9(2)	DY9870207300	Дренажный шланг	1
9(3)	DY9870207500	Сиденье	1
10	DY0122405208	Таппинг винт	4
11	DY9870301400	Панель	1
11(1)	DY9870301020	Вент окно	1
11(2)	DY0122204168	Винт	4
12	DY9870302000	Панель	1
13	DY9870303000	Панель	1
14	DY9870304000	Передний панель	1
15	DY9870305000	Дверь панель	1
16	DY0187408304	Комбинированный болт	12
17	DY0187408304	Комбинированный болт	8
18	DY0256208520	Плоский шайба	12
19	DY0181908130	Гайка	12
20	DY9870306000	Рооф панель	1
21	DY0168081000	Проушина болт	4
22	DY9870107000	Шайба	8
23	DY0251408002	Пружинная шайба	4
24	DY0181908130	Гайка	4
25	DY9870307000	Вентилатор	1
26	DY0122404208	Таппинг винт	4
27	DY9870308000	Дверь кноб в сборе	1
28	DY9870310000	Крюк	1
29	DY0111204157	Винт	2
30	DY0256204520	Плоский шайба	2
31	DY0251404002	Пружинная шайба	2
32	DY0181904130	Гайка	2
33	DY9870311000	Разъём	1
34	DY0122404168	Таппинг винт	2
35	DY9870312000	Схелф	1
36	DY0122404168	Таппинг винт	2
38	DY0122404168	Таппинг винт	2
39	DY1353510000	Наклейка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI GTS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
