Корпус блок — HITACHI GMY

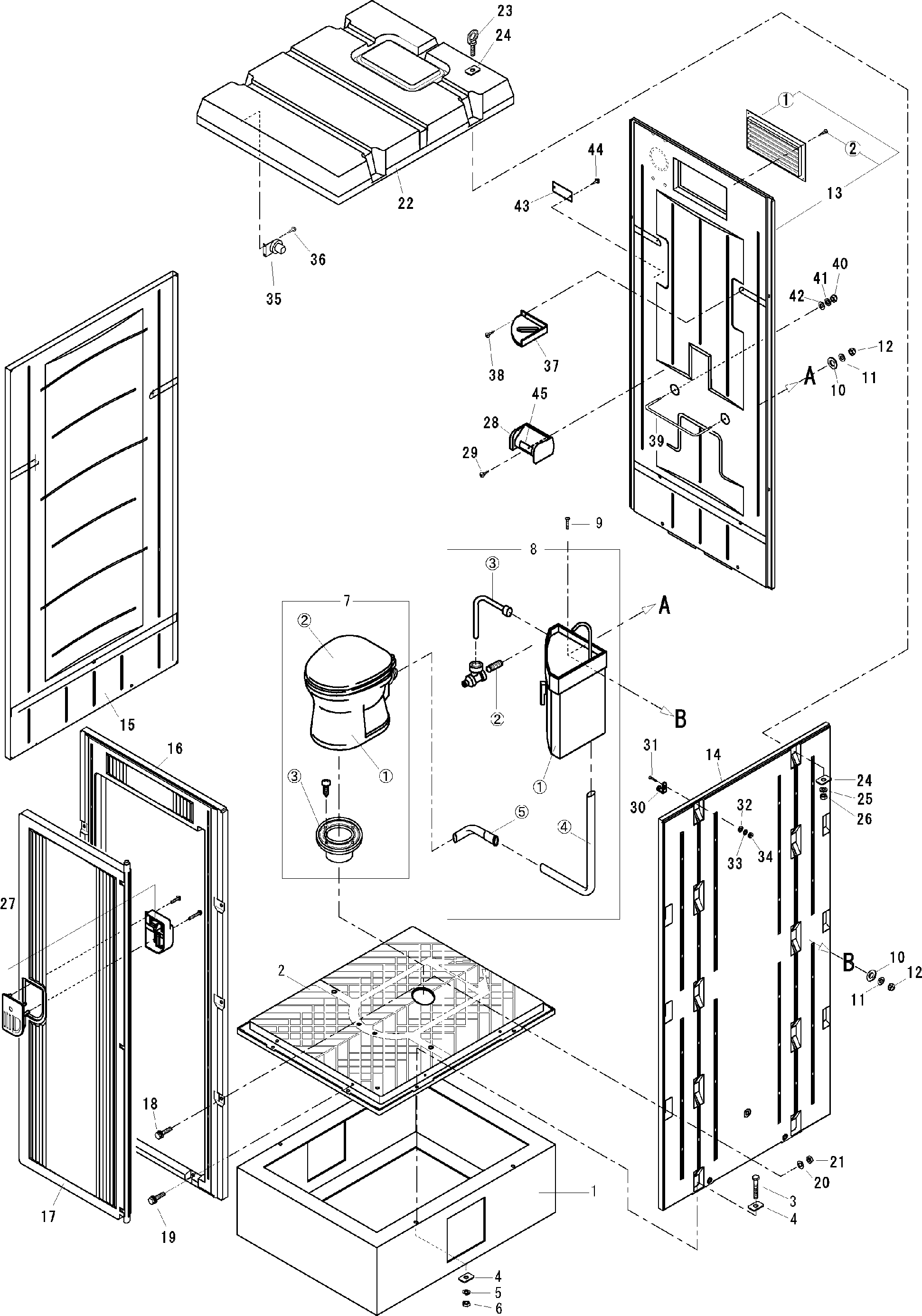

Заводская схема «Корпус блок» для HITACHI GMY. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | DY9870101500 | Кронштейн | 1 |
| 2 | DY9870104030 | Пол панель | 1 |
| 3 | DY0180908604 | Болт | 4 |
| 4 | DY9870107000 | Шайба | 8 |
| 5 | DY0251408002 | Пружинная шайба | 4 |
| 6 | DY0181908130 | Гайка | 4 |
| 7 | DY9870210000 | Тоилет бовл | 1 |
| 7(1) | DY9870210010 | Тоилет бовл | 1 |
| 7(2) | DY9870210050 | Тоилет сиденье | 1 |
| 7(3) | DY9870210100 | Фланец | 1 |
| 8 | DY9870213000 | Нижний бак | 1 |
| 8(1) | DY9870212011 | Нижний бак | 1 |
| 8(2) | DY0852107021 | Ниппель | 1 |
| 8(3) | DY9870212410 | Флексибле трубка | 1 |
| 8(4) | DY9870212520 | Клеансинг трубка | 1 |
| 8(5) | DY9870212610 | Клеансинг угловой штуцер | 1 |
| 9 | DY0111406457 | Винт | 2 |
| 10 | DY0933110524 | Шайба | 2 |
| 11 | DY0256204520 | Плоский шайба | 2 |
| 12 | DY0181906130 | Гайка | 2 |
| 13 | DY9870301500 | Панель | 1 |
| 13(1) | DY9870301020 | Вент окно | 1 |
| 13(2) | DY0122204168 | Винт | 4 |
| 14 | DY9870302500 | Панель | 1 |
| 15 | DY9870303000 | Панель | 1 |
| 16 | DY9870304000 | Передний панель | 1 |
| 17 | DY9870305000 | Дверь панель | 1 |
| 18 | DY0187408304 | Комбинированный болт | 12 |
| 19 | DY0187408304 | Комбинированный болт | 8 |
| 20 | DY0256208520 | Плоский шайба | 12 |
| 21 | DY0181908130 | Гайка | 12 |
| 22 | DY9870306000 | Рооф панель | 1 |
| 23 | DY0168081000 | Проушина болт | 4 |
| 24 | DY9870107000 | Шайба | 8 |
| 25 | DY0251408002 | Пружинная шайба | 4 |
| 26 | DY0181908130 | Гайка | 4 |
| 27 | DY9870308000 | Дверь кноб в сборе | 1 |
| 28 | DY9870309000 | Папер держатель | 1 |
| 29 | DY0122404168 | Таппинг винт | 2 |
| 30 | DY9870310000 | Крюк | 1 |
| 31 | DY0111204157 | Винт | 2 |
| 32 | DY0256204520 | Плоский шайба | 2 |
| 33 | DY0251404002 | Пружинная шайба | 2 |
| 34 | DY0181904130 | Гайка | 2 |
| 35 | DY9870311000 | Разъём | 1 |
| 36 | DY0122404168 | Таппинг винт | 2 |
| 37 | DY9870312000 | Схелф | 1 |
| 38 | DY0122404168 | Таппинг винт | 2 |
| 39 | DY9870505000 | Ручка | 1 |
| 40 | DY0183008371 | Колпачок гайка | 2 |
| 41 | DY0251408002 | Пружинная шайба | 2 |
| 42 | DY0256208520 | Плоский шайба | 2 |
| 44 | DY0122404168 | Таппинг винт | 2 |
| 45 | DY1353510000 | Наклейка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI GMY и серийный номер машины. Это снижает риск заказа детали другого исполнения.
