Корпус блок — HITACHI GMT

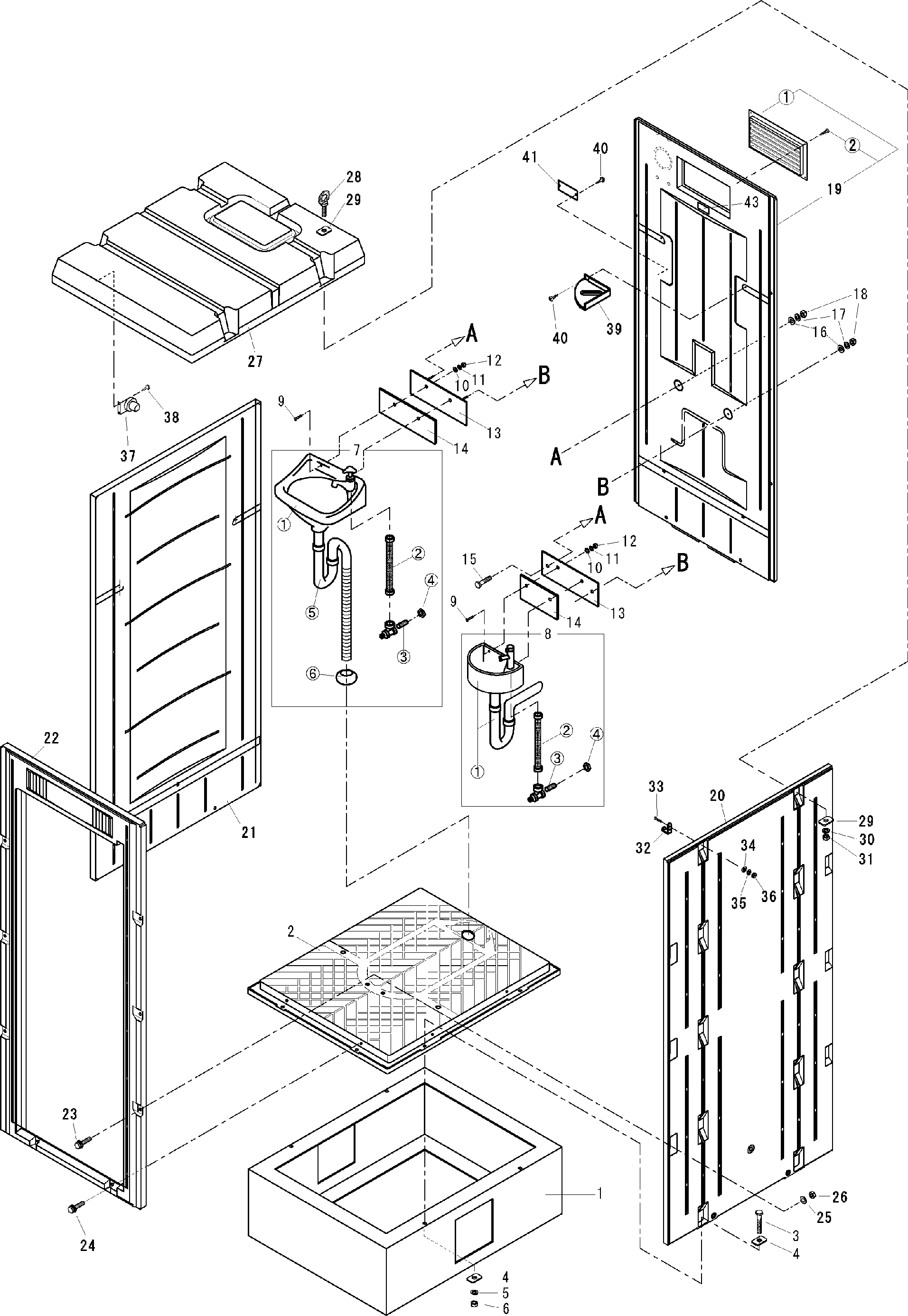

Заводская схема «Корпус блок» для HITACHI GMT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | DY9870101500 | Кронштейн | 1 |
| 2 | DY9870104060 | Пол панель | 1 |
| 2 | DY9870104061 | Пол панель | 1 |
| 3 | DY0180908604 | Болт | 4 |
| 4 | DY9870107000 | Шайба | 8 |
| 5 | DY0251408002 | Пружинная шайба | 4 |
| 6 | DY0181908130 | Гайка | 4 |
| 7 | DY9870211000 | Васхинг стойка | 1 |
| 7(1) | DY9870211A00 | Васхинг стойка | 1 |
| 7(2) | DY9870212410 | Флексибле трубка | 1 |
| 7(3) | DY0852107021 | Ниппель | 1 |
| 7(4) | DY0902101303 | Гайка | 1 |
| 7(5) | DY9870213000 | Трубка | 1 |
| 7(6) | DY9870207500 | Сиденье | 1 |
| 8 | DY9870211001 | Васхинг стойка | 1 |
| 8(1) | DY9870211A01 | Васхинг стойка | 1 |
| 8(2) | DY9870212410 | Флексибле трубка | 1 |
| 8(3) | DY0852107021 | Ниппель | 1 |
| 8(4) | DY0902101303 | Гайка | 1 |
| 9 | DY0111206457 | Винт | 2 |
| 10 | DY0256206520 | Плоский шайба | 2 |
| 11 | DY0251406002 | Пружинная шайба | 2 |
| 12 | DY0181906130 | Гайка | 2 |
| 13 | DY9870211500 | Опора | 1 |
| 13 | DY9870211501 | Опора | 1 |
| 14 | DY9870211600 | Резиновый сиденье | 1 |
| 14 | DY9870211601 | Резиновый сиденье | 1 |
| 15 | DY0180908402 | Болт | 2 |
| 16 | DY0256208520 | Плоский шайба | 2 |
| 17 | DY0251408002 | Пружинная шайба | 2 |
| 18 | DY0183008371 | Колпачок гайка | 2 |
| 19 | DY9870301700 | Панель | 1 |
| 19(1) | DY9870301020 | Вент окно | 1 |
| 19(2) | DY0122204168 | Винт | 4 |
| 20 | DY9870302000 | Панель | 1 |
| 21 | DY9870303000 | Панель | 1 |
| 22 | DY9870304000 | Передний панель | 1 |
| 23 | DY0187408304 | Комбинированный болт | 12 |
| 24 | DY0187408304 | Комбинированный болт | 8 |
| 25 | DY0256208520 | Плоский шайба | 12 |
| 26 | DY0181908130 | Гайка | 12 |
| 27 | DY9870306000 | Рооф панель | 1 |
| 28 | DY0168081000 | Проушина болт | 4 |
| 29 | DY9870107000 | Шайба | 8 |
| 30 | DY0251408002 | Пружинная шайба | 4 |
| 31 | DY0181908130 | Гайка | 4 |
| 32 | DY9870310000 | Крюк | 1 |
| 33 | DY0111204157 | Винт | 2 |
| 34 | DY0256204520 | Плоский шайба | 2 |
| 35 | DY0251404002 | Пружинная шайба | 2 |
| 36 | DY0181904130 | Гайка | 2 |
| 37 | DY9870311000 | Разъём | 1 |
| 38 | DY0122404168 | Таппинг винт | 2 |
| 39 | DY9870312000 | Схелф | 1 |
| 40 | DY0122404168 | Таппинг винт | 2 |
| 42 | DY0122404168 | Таппинг винт | 2 |
| 43 | DY1353510000 | Наклейка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI GMT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
