Корпус блок — HITACHI GMS

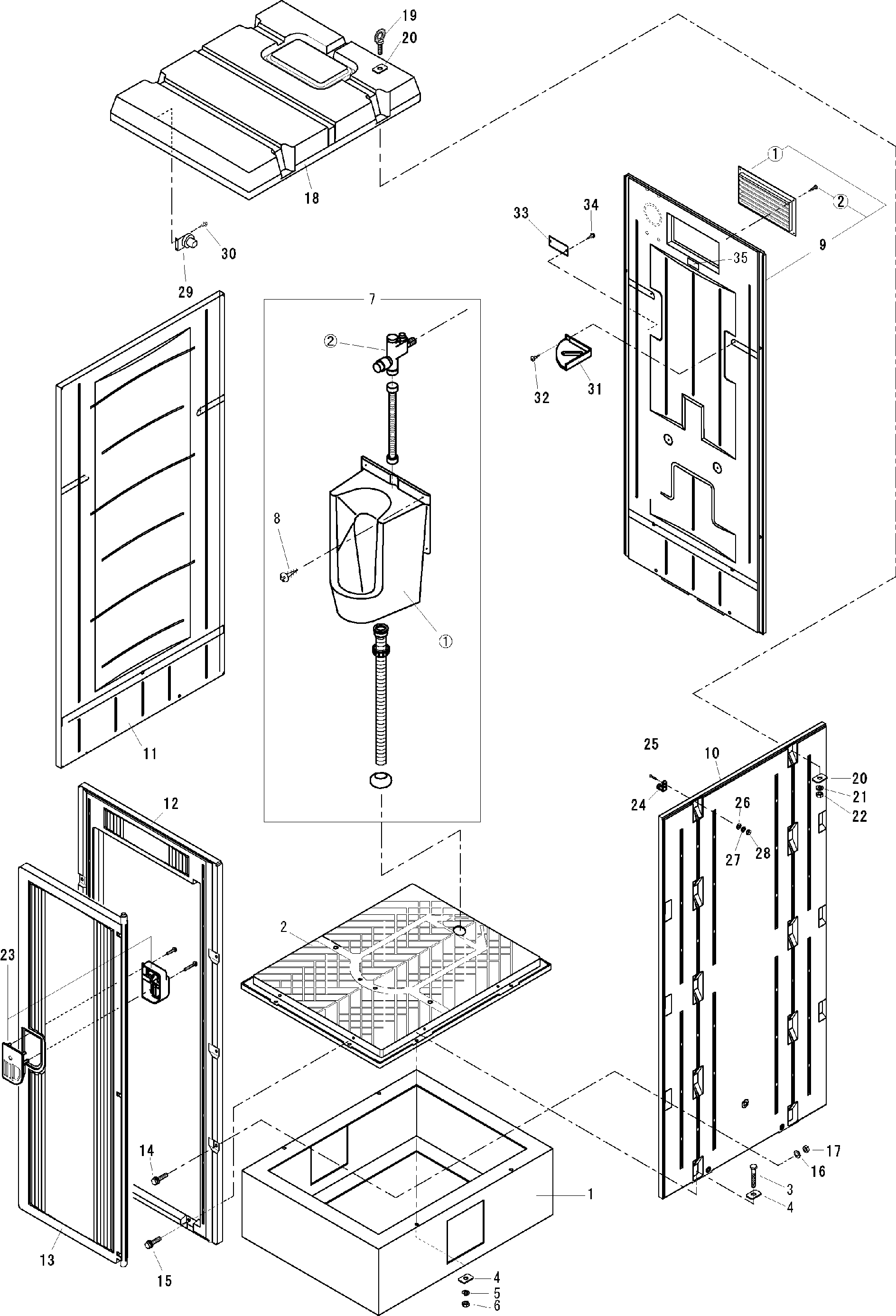

Заводская схема «Корпус блок» для HITACHI GMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | DY9870101500 | Кронштейн | 1 |
| 2 | DY9870104020 | Пол панель | 1 |
| 3 | DY0180908604 | Болт | 4 |
| 4 | DY9870107000 | Шайба | 8 |
| 5 | DY0251408002 | Пружинная шайба | 4 |
| 6 | DY0181908130 | Гайка | 4 |
| 7 | DY98702090A0 | Тоилет бовл | 1 |
| 7(1) | DY9870209000 | Тоилет бовл | 1 |
| 7(2) | DY9870209500 | Флусх клапан | 1 |
| 8 | DY0122405208 | Таппинг винт | 4 |
| 9 | DY9870301600 | Панель | 1 |
| 9(1) | DY9870301020 | Вент окно | 1 |
| 9(2) | DY0122204168 | Винт | 4 |
| 10 | DY9870302000 | Панель | 1 |
| 11 | DY9870303000 | Панель | 1 |
| 12 | DY9870304000 | Передний панель | 1 |
| 13 | DY9870305000 | Дверь панель | 1 |
| 14 | DY0187408304 | Комбинированный болт | 12 |
| 15 | DY0187408304 | Комбинированный болт | 8 |
| 16 | DY0256208520 | Плоский шайба | 12 |
| 17 | DY0181908130 | Гайка | 12 |
| 18 | DY9870306000 | Рооф панель | 1 |
| 19 | DY0168081000 | Проушина болт | 4 |
| 20 | DY9870107000 | Шайба | 8 |
| 21 | DY0251408002 | Пружинная шайба | 4 |
| 22 | DY0181908130 | Гайка | 4 |
| 23 | DY9870308000 | Дверь кноб в сборе | 1 |
| 24 | DY9870310000 | Крюк | 1 |
| 25 | DY0111204157 | Винт | 2 |
| 26 | DY0256204520 | Плоский шайба | 2 |
| 27 | DY0251404002 | Пружинная шайба | 2 |
| 28 | DY0181904130 | Гайка | 2 |
| 29 | DY9870311000 | Разъём | 1 |
| 30 | DY0122404168 | Таппинг винт | 2 |
| 31 | DY9870312000 | Схелф | 1 |
| 32 | DY0122404168 | Таппинг винт | 2 |
| 34 | DY0122404168 | Таппинг винт | 2 |
| 35 | DY1353510000 | Наклейка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI GMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
