Кабина тяга — HITACHI FV30

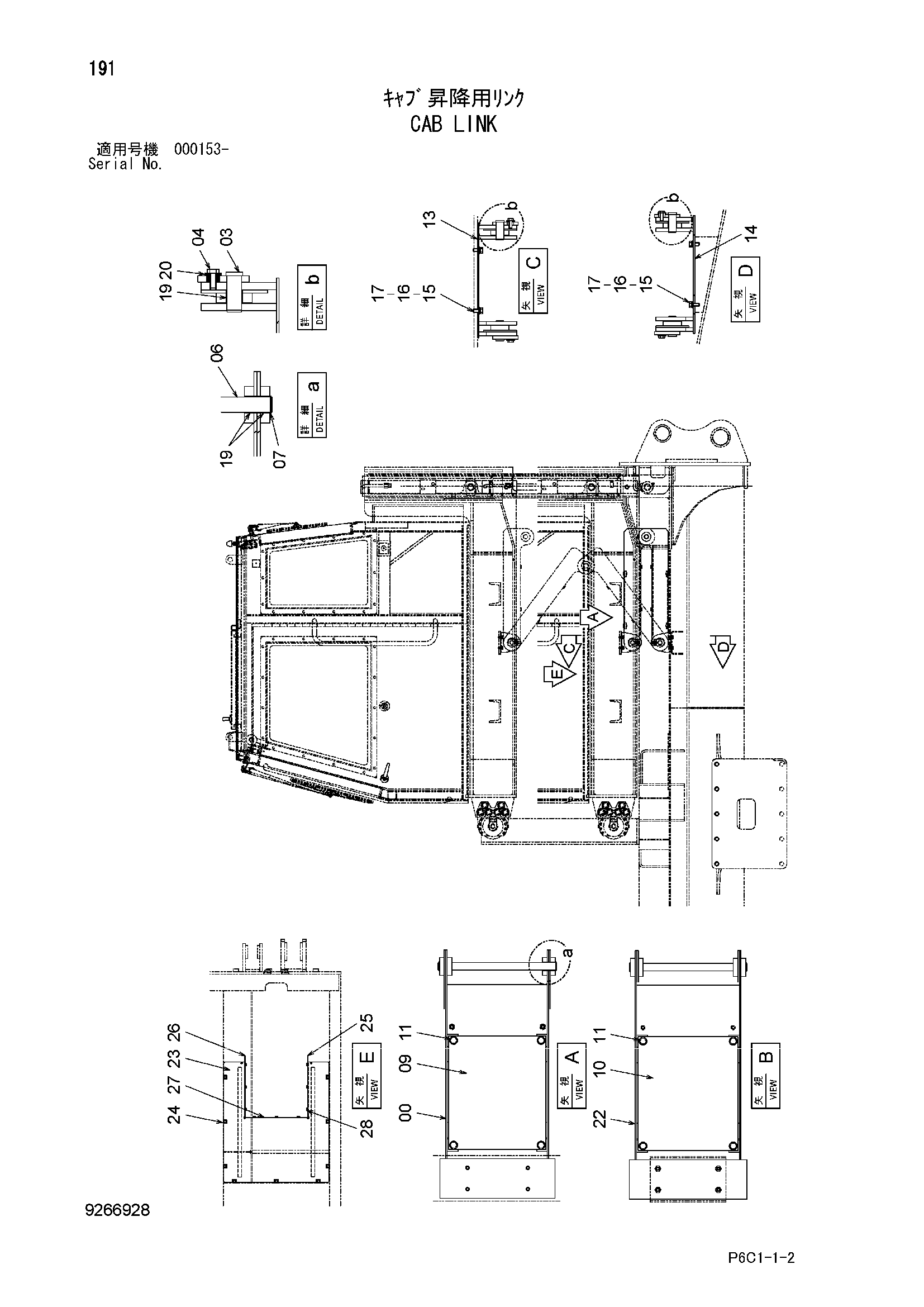

Заводская схема «Кабина тяга» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051428 | Тяга | 1 |
| 03 | 9766769 | Палец | 4 |
| 04 | J901225 | Болт | 4 |
| 06 | 4659878 | Палец | 1 |
| 07 | 942517 | Стопорное кольцо | 2 |
| 09 | 4659880 | Крышка | 1 |
| 10 | 4659881 | Крышка | 1 |
| 11 | J271220 | Болт с шайбой | 8 |
| 11A | J901220 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 8103745 | Кронштейн | 1 |
| 14 | 8106565 | Кронштейн | 1 |
| 15 | J901025 | Болт | 8 |
| 16 | A590110 | Плоская шайба | 8 |
| 17 | A590910 | Пружинная шайба | 8 |
| 19 | 4614675 | Втулка | 8 |
| 20 | 4339354 | Втулка | 4 |
| 22 | 7056429 | Тяга | 1 |
| 23 | 7055628 | Крышка | 1 |
| 24 | J271025 | Болт с шайбой | 9 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 4689882 | Резиновая прокладка | 1 |
| 26 | 4689885 | Резиновая прокладка | 1 |
| 27 | 4689886 | Резиновая прокладка | 1 |
| 28 | J271225 | Болт с шайбой | 9 |
| 28A | J901225 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
