Топливный бак — HITACHI FV30

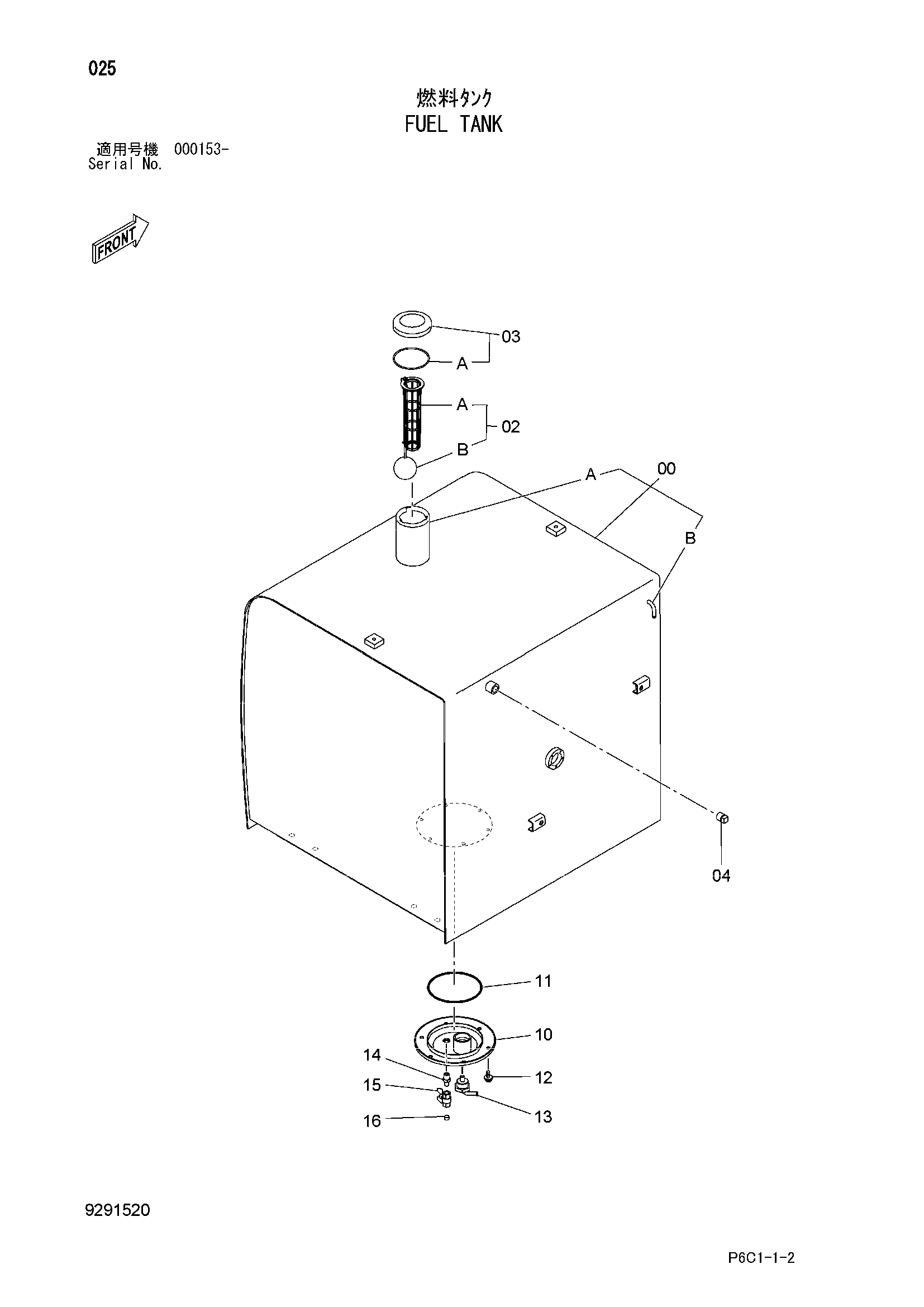

Заводская схема «Топливный бак» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011951 | Топливный бак | 1 |
| 00A | 4121497 | Трубка | 1 |
| 00B | 4249777 | Трубка | 1 |
| 02 | 4353560 | Сетчатый фильтр | 1 |
| 02A | 4372619 | Сетчатый фильтр | 1 |
| 02B | 4372620 | Поплавок | 1 |
| 03 | 4361638 | Колпачок | 1 |
| 03A | 4168820 | Манжета резиновый | 1 |
| 04 | 94-2024 | Пробка | 1 |
| 10 | 8067496 | Крышка | 1 |
| 11 | A810160 | Уплотнительное кольцо | 1 |
| 12 | J271020 | Болт с шайбой | 6 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 9726772 | Трубка | 1 |
| 14 | 94-1901 | Адаптер | 1 |
| 15 | 4374265 | Шаровой клапан | 1 |
| 16 | 94-2011 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
