Крышка (левый) — HITACHI FV30

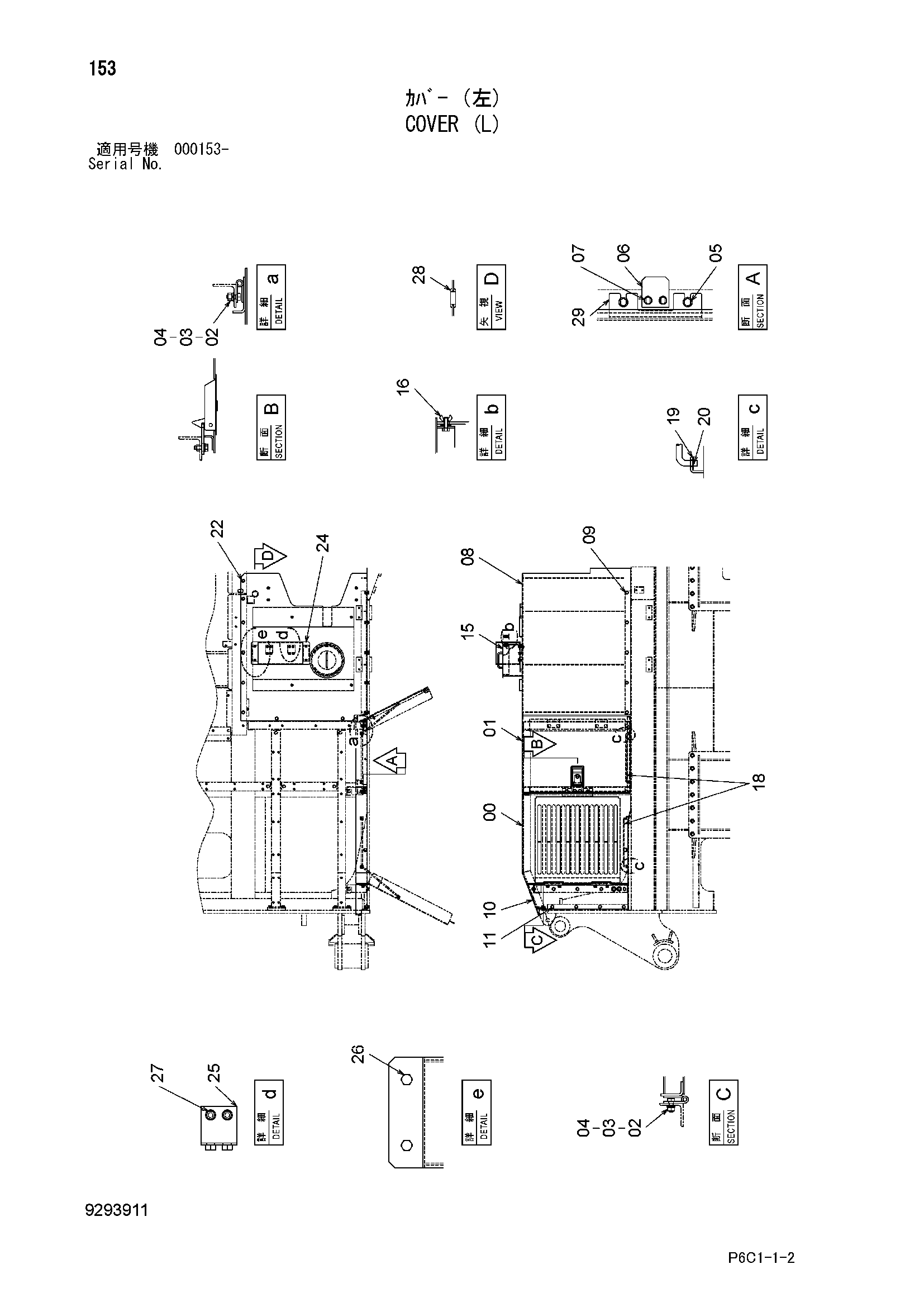

Заводская схема «Крышка (левый)» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012074 | Дверь | 1 |
| 01 | 6024909 | Дверь | 1 |
| 02 | J950012 | Гайка | 8 |
| 03 | A590912 | Пружинная шайба | 8 |
| 04 | A590112 | Плоская шайба | 8 |
| 05 | J271230 | Болт с шайбой | 2 |
| 05A | J901230 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4658513 | Ограничитель | 1 |
| 07 | J271030 | Болт с шайбой | 2 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 5012066 | Крышка | 1 |
| 09 | J271230 | Болт с шайбой | 5 |
| 09A | J901230 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 3114101 | Крышка | 1 |
| 11 | J271230 | Болт с шайбой | 8 |
| 11A | J901230 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 15 | 8108341 | Крышка | 1 |
| 16 | M570010 | Гайка винг | 1 |
| 18 | 4666002 | Стойка | 2 |
| 19 | A590110 | Плоская шайба | 2 |
| 20 | A762016 | Шплинт | 2 |
| 22 | J281230 | Болт с шайбой | 8 |
| 22A | J901230 | Болт | 1 |
| 22B | 4249324 | Шайба | 1 |
| 24 | 8117002 | Крышка | 1 |
| 25 | 9766962 | Кронштейн | 2 |
| 26 | J271020 | Болт с шайбой | 4 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | J260820 | Болт с шайбой | 4 |
| 27A | J900820 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 28 | 4184582 | Резиновая втулка | 1 |
| 29 | 4697157 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
