Всасывающие трубопроводы — HITACHI FV30

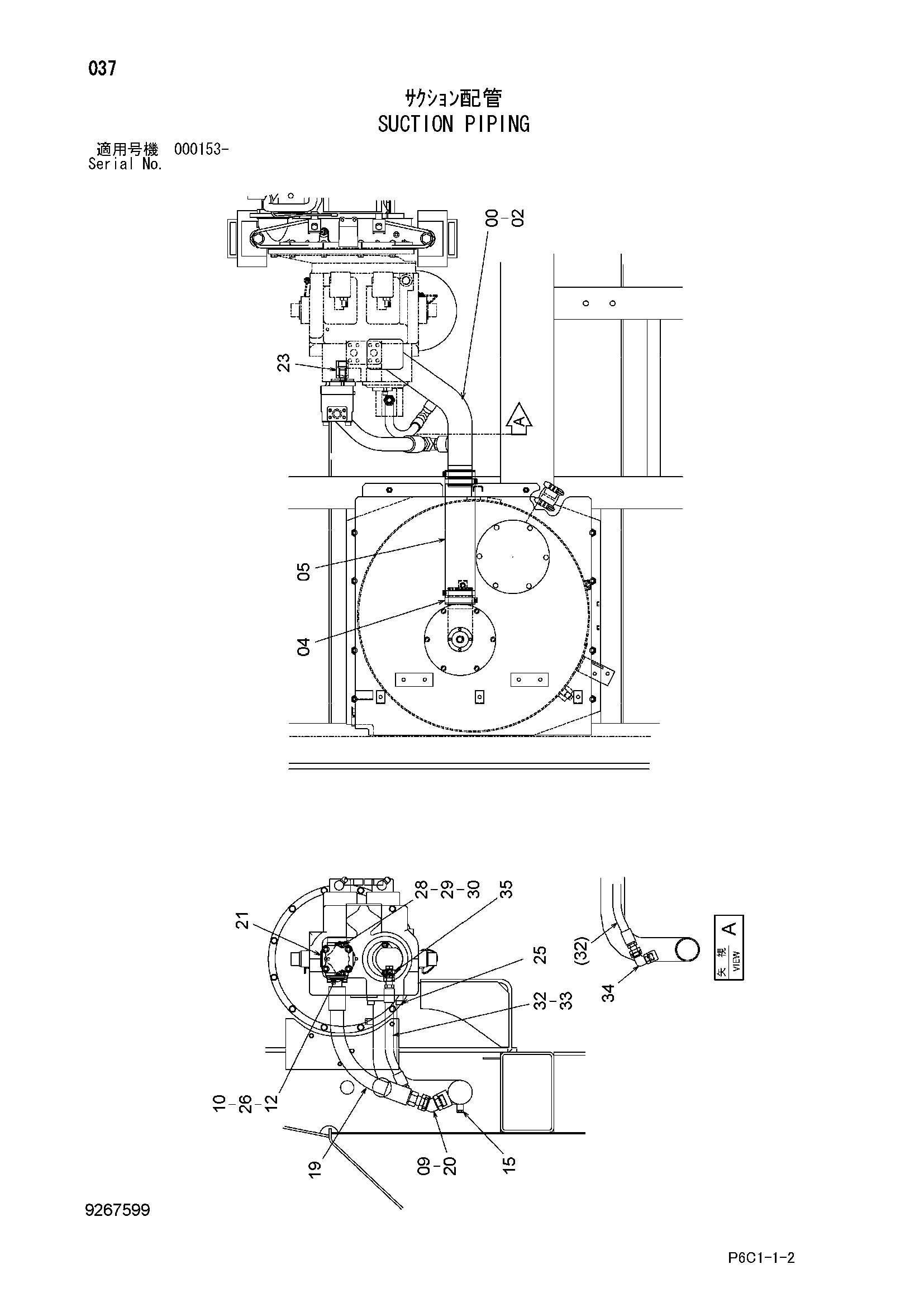

Заводская схема «Всасывающие трубопроводы» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7050426 | Трубка | 1 |
| 02 | 4153544 | Уплотнительное кольцо | 1 |
| 04 | 4263766 | Хомут шланга | 4 |
| 05 | 4120319 | Резиновый шланг | 1 |
| 09 | 4187329 | Уплотнительное кольцо | 1 |
| 10 | 4508805 | Уплотнительное кольцо | 1 |
| 12 | 4024049 | Разъёмный фланец | 2 |
| 15 | A885002 | Пробка | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4683447 | Шланг | 1 |
| 20 | A853200 | Угловой штуцер | 1 |
| 20A | 970860 | Уплотнительное кольцо | 1 |
| 21 | 4652405 | Шестерённый насос | 1 |
| 23 | 4653135 | Муфта вал | 1 |
| 25 | J781640 | Болт с внутренним шестигранником | 4 |
| 26 | J781025 | Болт с внутренним шестигранником | 4 |
| 28 | J781035 | Болт с внутренним шестигранником | 2 |
| 29 | A590910 | Пружинная шайба | 2 |
| 30 | J222010 | Шайба | 2 |
| 32 | 4203134 | Шланг | 1 |
| 33 | 4187308 | Уплотнительное кольцо | 2 |
| 34 | A853366 | Угловой штуцер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | A853166 | Адаптер | 1 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
