Демининг машина — HITACHI FV30

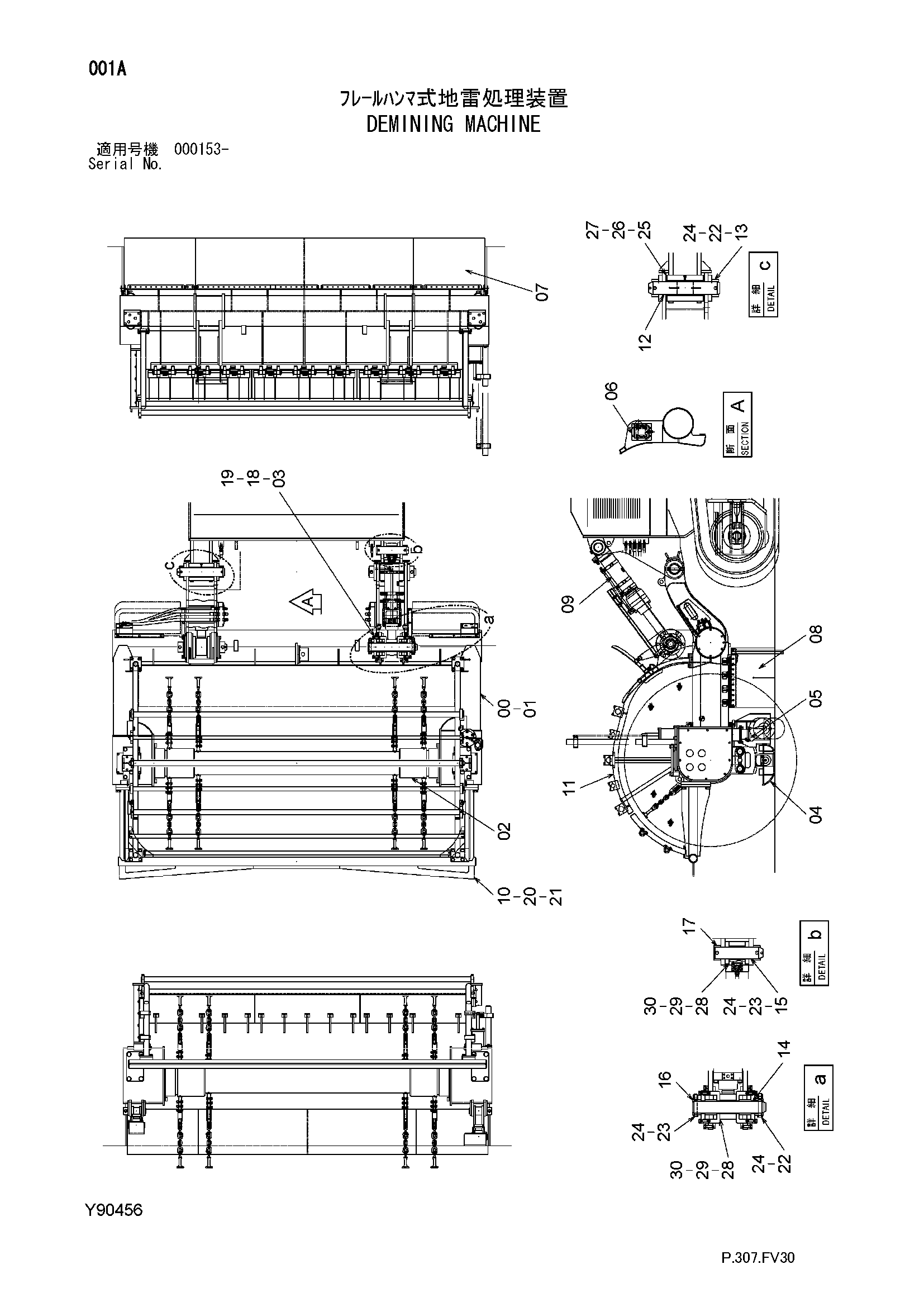

Заводская схема «Демининг машина» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y90451 | Рама в сборе | 1 |
| 01 | Y90286 | Блок привод в сборе | 1 |
| 02 | Y90448 | Барабан, хуммер в сборе | 1 |
| 03 | Y90454 | Дампер в сборе | 1 |
| 04 | Y90455 | Уровень пластина в сборе | 1 |
| 05 | Y90453 | Указатель уровня в сборе | 1 |
| 06 | Y90514 | Слант датчик в сборе | 1 |
| 07 | Y90473-1 | Защита (правый) в сборе | 1 |
| 08 | Y90474-1 | Защита (S) в сборе | 1 |
| 09 | Y90457 | Клиндер, крышка (флаил) | 2 |
| 10 | Y20121 | Передний штанга | 1 |
| 11 | Y90519 | Верхний защита в сборе | 1 |
| 12 | Y30710 | Палец | 2 |
| 13 | Y40561 | Стопер | 2 |
| 14 | Y30711 | Палец | 2 |
| 15 | Y30712 | Палец | 2 |
| 16 | Y41066 | Стопер | 2 |
| 17 | Y40562 | Стопер | 4 |
| 18 | J931855 | Болт | 24 |
| 19 | A590918 | Пружинная шайба | 24 |
| 20 | J923060 | Болт | 8 |
| 21 | A590930 | Пружинная шайба | 8 |
| 22 | J932212 | Болт | 6 |
| 23 | J932211 | Болт | 6 |
| 24 | J951022 | Гайка | 24 |
| 25 | Y40827 | Регулировочная шайба 2.0mm | 4 |
| 26 | Y40828 | Регулировочная шайба 1.0mm | 4 |
| 27 | Y40829 | Регулировочная шайба 0.5mm | 4 |
| 28 | Y40824 | Регулировочная шайба 2.0mm | 8 |
| 29 | Y40825 | Регулировочная шайба 1.0mm | 8 |
| 30 | Y40826 | Регулировочная шайба 0.5mm | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
