Блок привод в сборе — HITACHI FV30

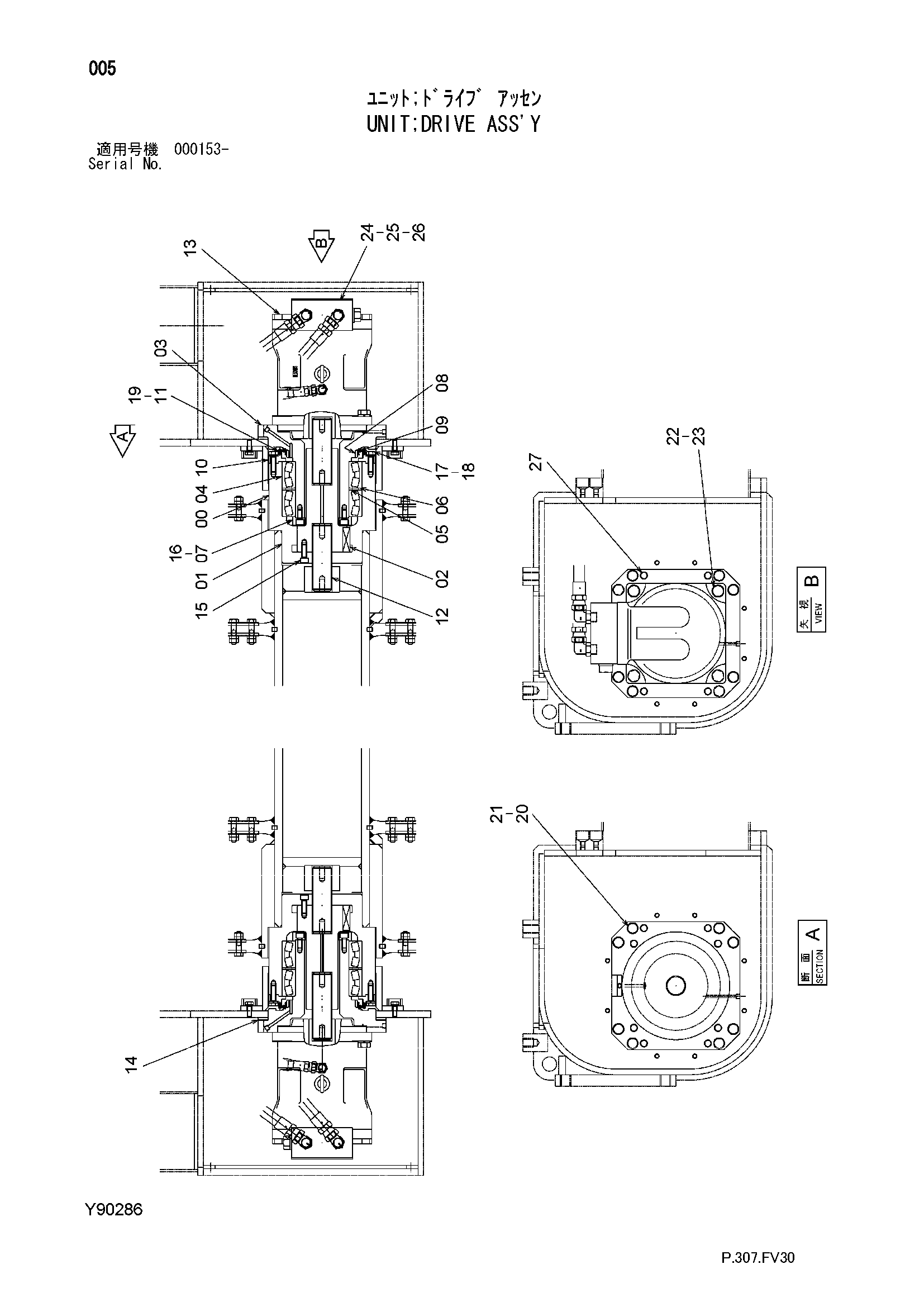

Заводская схема «Блок привод в сборе» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y20063 | Корпус | 2 |
| 01 | Y30306 | Вал привод | 2 |
| 02 | Y40521 | Шпонка | 2 |
| 03 | Y20062 | Вал | 2 |
| 04 | Y40405 | Подшипник | 4 |
| 05 | Y40300 | Проставка | 2 |
| 06 | Y40301 | Проставка | 2 |
| 07 | Y30269 | Фиксатор подшипник | 2 |
| 08 | Y40037 | Уплотнение кольцо | 2 |
| 09 | Y30077 | Масляный уплотнение | 2 |
| 10 | Y30268 | Фланец | 2 |
| 11 | Y40518 | Пластина | 2 |
| 12 | Y30237 | Вал шестерня | 4 |
| 13 | Y30499 | Масляный гидромотор | 2 |
| 14 | Y40635 | Регулировочная шайба (1=3P) | 1 |
| 15 | M341440 | Колпачок винт | 8 |
| 16 | M341430 | Колпачок винт | 12 |
| 17 | J901450 | Болт | 16 |
| 18 | A590914 | Пружинная шайба | 16 |
| 19 | M340410 | Болт с внутренним шестигранником | 24 |
| 20 | J931860 | Болт | 16 |
| 21 | A590918 | Пружинная шайба | 16 |
| 22 | J932060 | Болт | 8 |
| 23 | A590920 | Пружинная шайба | 8 |
| 24 | Y30828 | Обратный клапан | 2 |
| 25 | A811035 | Уплотнительное кольцо | 4 |
| 26 | M341280 | Колпачок винт | 12 |
| 27 | M20X2.5X35 | Винт пробка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
