Гидроцилиндр — HITACHI FV30

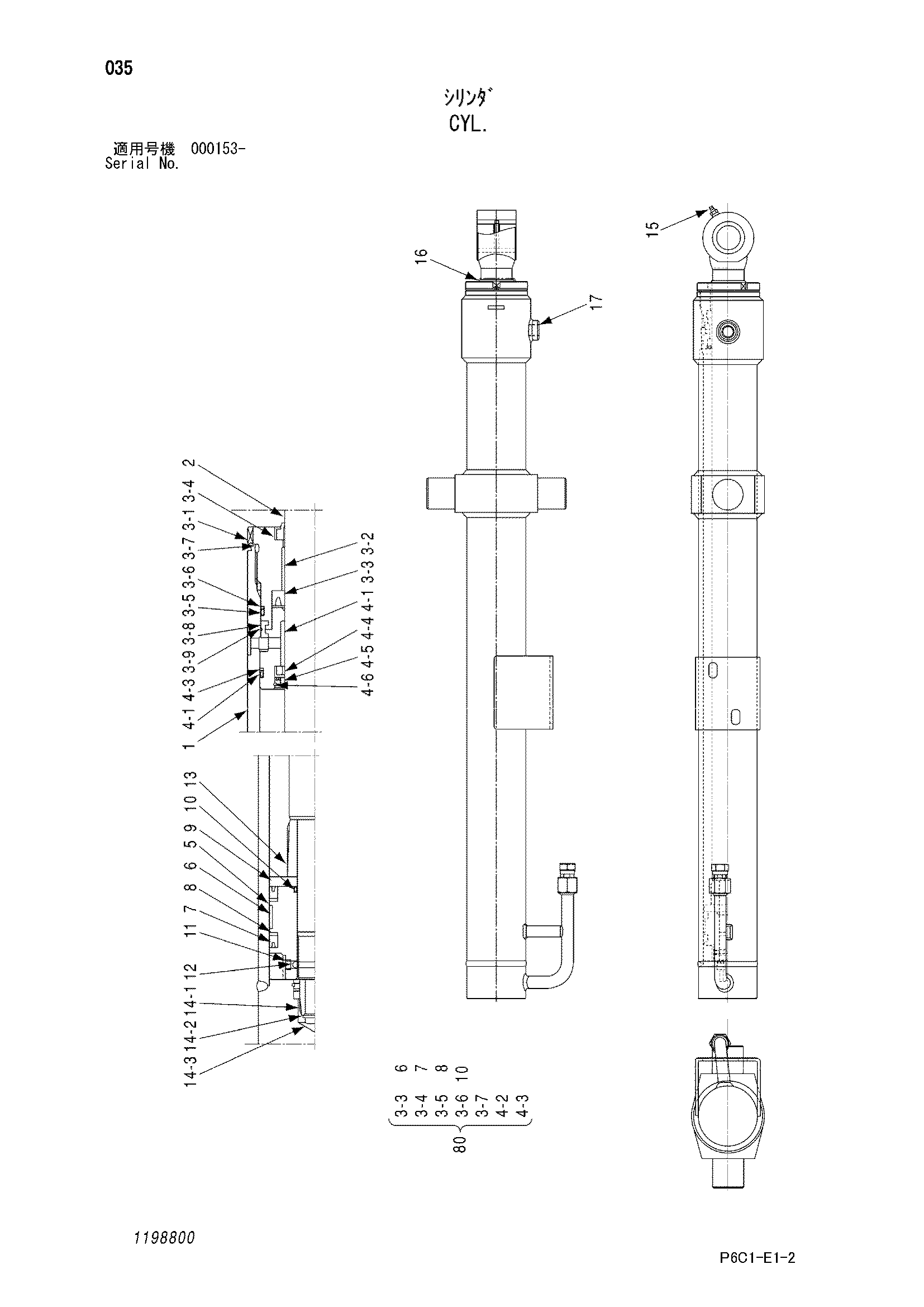

Заводская схема «Гидроцилиндр» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4656309 | Гидроцилиндр | 1 | |
| 1 | 1198801 | Труба гидроцилиндра | 1 |
| 2 | 1198802 | Шток поршня | 1 |
| 3 | 1198803 | Головка гидроцилиндра | 1 |
| 3-1 | 0481003 | Головка гидроцилиндра | 1 |
| 3-2 | 1182904 | Втулка | 1 |
| 3-3 | 0479003 | U-образная манжета | 1 |
| 3-4 | 0663001 | Грязесъёмное кольцо | 1 |
| 3-5 | 0479007 | Уплотнительное кольцо | 1 |
| 3-6 | 0479008 | Опорное кольцо | 1 |
| 3-7 | 0478907 | Уплотнительное кольцо | 1 |
| 3-8 | 0481004 | Разъём | 1 |
| 3-9 | 0481005 | Ограничитель | 1 |
| 4 | 1198805 | Фиксатор | 1 |
| 4-1 | 0481006 | Фиксатор | 1 |
| 4-2 | 0430903 | Уплотнительное кольцо | 1 |
| 4-3 | 0479008 | Опорное кольцо | 1 |
| 4-4 | 0480908 | Кольцо амортизатор | 1 |
| 4-5 | 0480909 | Проставка | 1 |
| 4-6 | 0480910 | Ограничитель | 1 |
| 5 | 1198806 | Поршень | 1 |
| 6 | 0832905 | Износостойкое кольцо | 1 |
| 7 | 1198807 | U-образная манжета | 2 |
| 8 | 1198808 | Опорное кольцо | 2 |
| 9 | 1198809 | Кольцо держатель | 1 |
| 10 | 0788511 | Уплотнительное кольцо | 1 |
| 11 | 0429917 | Стальной шарик | 1 |
| 12 | 0477301 | Установочный винт | 1 |
| 13 | 1198810 | Амортизирующий подшипник | 1 |
| 14 | 1198811 | Амортизатор | 1 |
| 14-1 | 1198812 | Амортизирующий подшипник | 1 |
| 14-2 | 0430818 | Шайба | 1 |
| 14-3 | 0430819 | Болт | 1 |
| 15 | 0429920 | Пресс-маслёнка | 1 |
| 16 | 1182906 | Колпачок | 1 |
| 17 | 1198813 | Пробка | 1 |
| 80 | 1198814 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
