Задний короб — HITACHI FV30

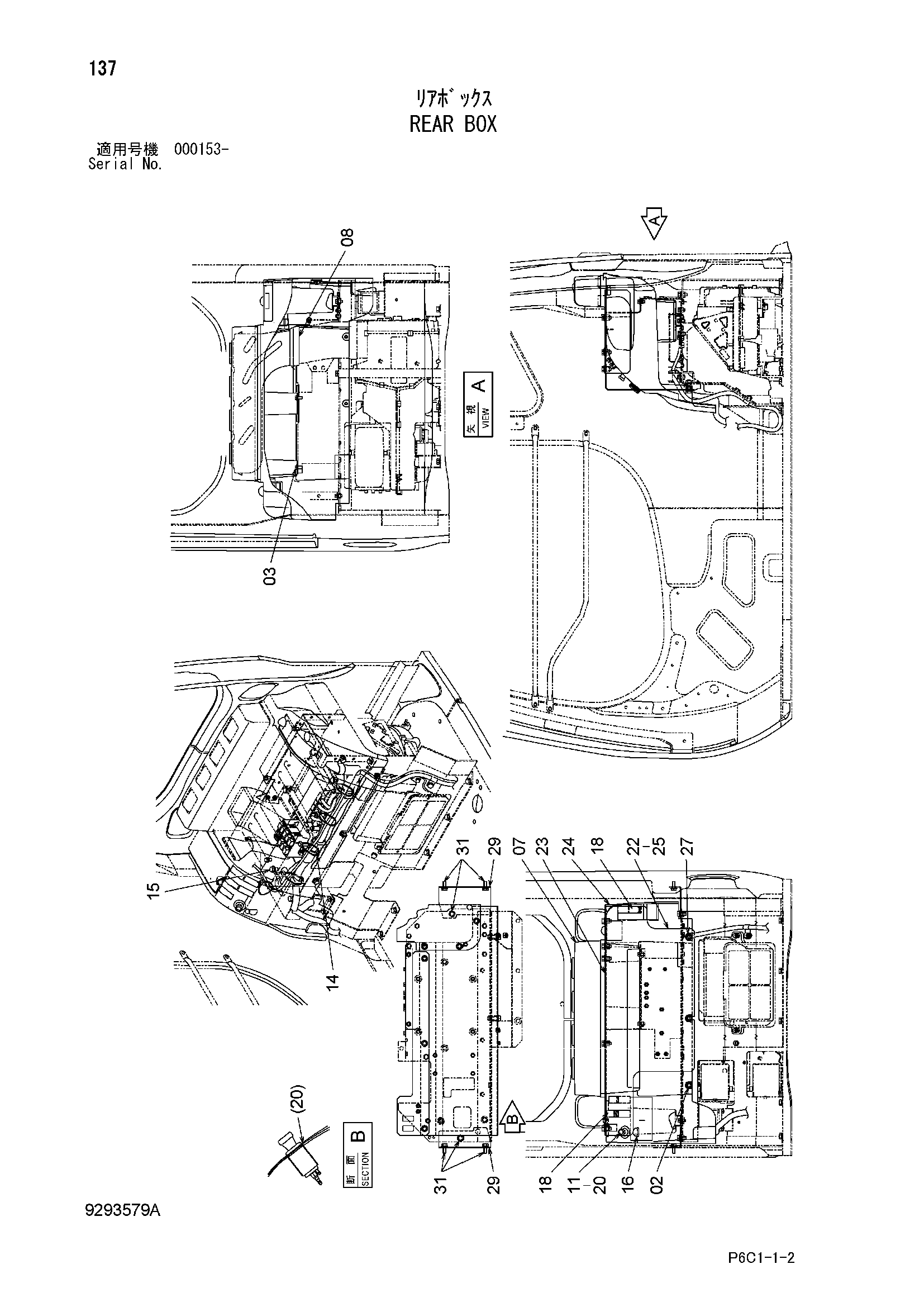

Заводская схема «Задний короб» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J271025 | Болт с шайбой | 1 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J260820 | Болт с шайбой | 3 |
| 03A | J900820 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 07 | 4433794 | Крышка | 1 |
| 08 | 4426156 | Воздуховод | 1 |
| 11 | 4357862 | Лигхтер | 1 |
| 14 | 4055312 | Ленточный зажим | 5 |
| 15 | J271020 | Болт с шайбой | 1 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 4447072 | Резиновая втулка | 1 |
| 18 | 4352947 | Выключатель | 2 |
| 20 | 4647197 | Шайба | 1 |
| 22 | 7051993 | Крышка | 1 |
| 23 | 4664614 | Крышка | 1 |
| 24 | 4664615 | Крышка | 1 |
| 25 | J271020 | Болт с шайбой | 6 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | J271040 | Болт с шайбой | 2 |
| 27A | J901040 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | 3115607 | Кронштейн | 2 |
| 31 | J271025 | Болт с шайбой | 6 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
