Пыль крышка — HITACHI FV30

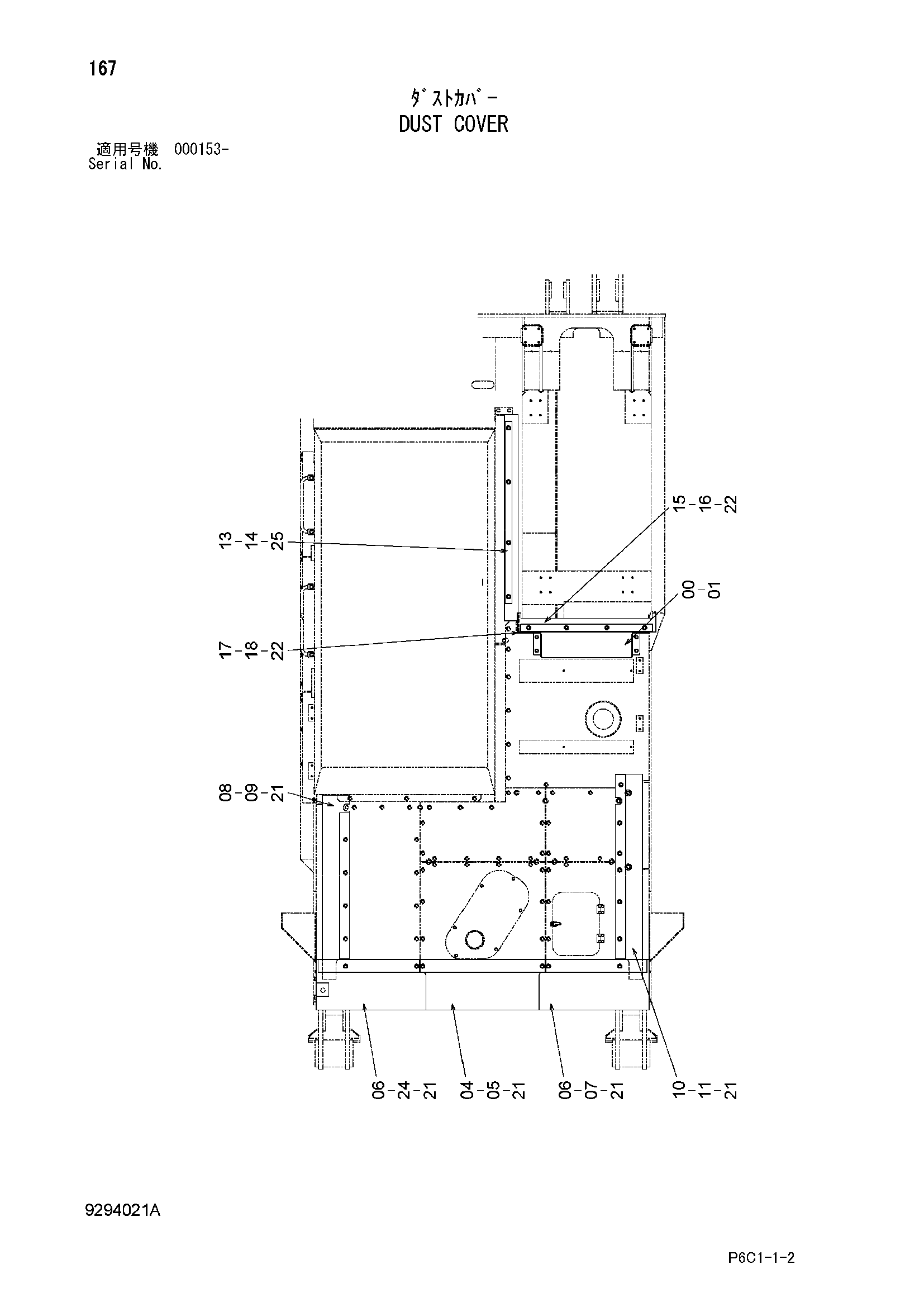

Заводская схема «Пыль крышка» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7055401 | Крышка | 1 |
| 01 | J271230 | Болт с шайбой | 4 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 04 | 4688778 | Пластина | 1 |
| 05 | 4688779 | Резиновая прокладка | 1 |
| 06 | 4688780 | Пластина | 2 |
| 07 | 4688781 | Резиновая прокладка | 1 |
| 08 | 4688782 | Пластина | 1 |
| 09 | 4688783 | Резиновая прокладка | 1 |
| 10 | 4688784 | Пластина | 1 |
| 11 | 4688785 | Резиновая прокладка | 1 |
| 13 | 4688786 | Пластина | 1 |
| 14 | 4688843 | Резиновая прокладка | 1 |
| 15 | 4688844 | Пластина | 1 |
| 16 | 4688909 | Резиновая прокладка | 1 |
| 17 | 4688910 | Пластина | 2 |
| 18 | 4688911 | Резиновая прокладка | 1 |
| 21 | J281240 | Болт с шайбой | 16 |
| 21A | J901240 | Болт | 1 |
| 21B | 4249324 | Шайба | 1 |
| 22 | J281235 | Болт с шайбой | 8 |
| 22A | J901235 | Болт | 1 |
| 22B | 4249324 | Шайба | 1 |
| 24 | 4697441 | Резиновая прокладка | 1 |
| 25 | J281250 | Болт с шайбой | 4 |
| 25A | J901250 | Болт | 1 |
| 25B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
