Кондиционер (3) — HITACHI FV30

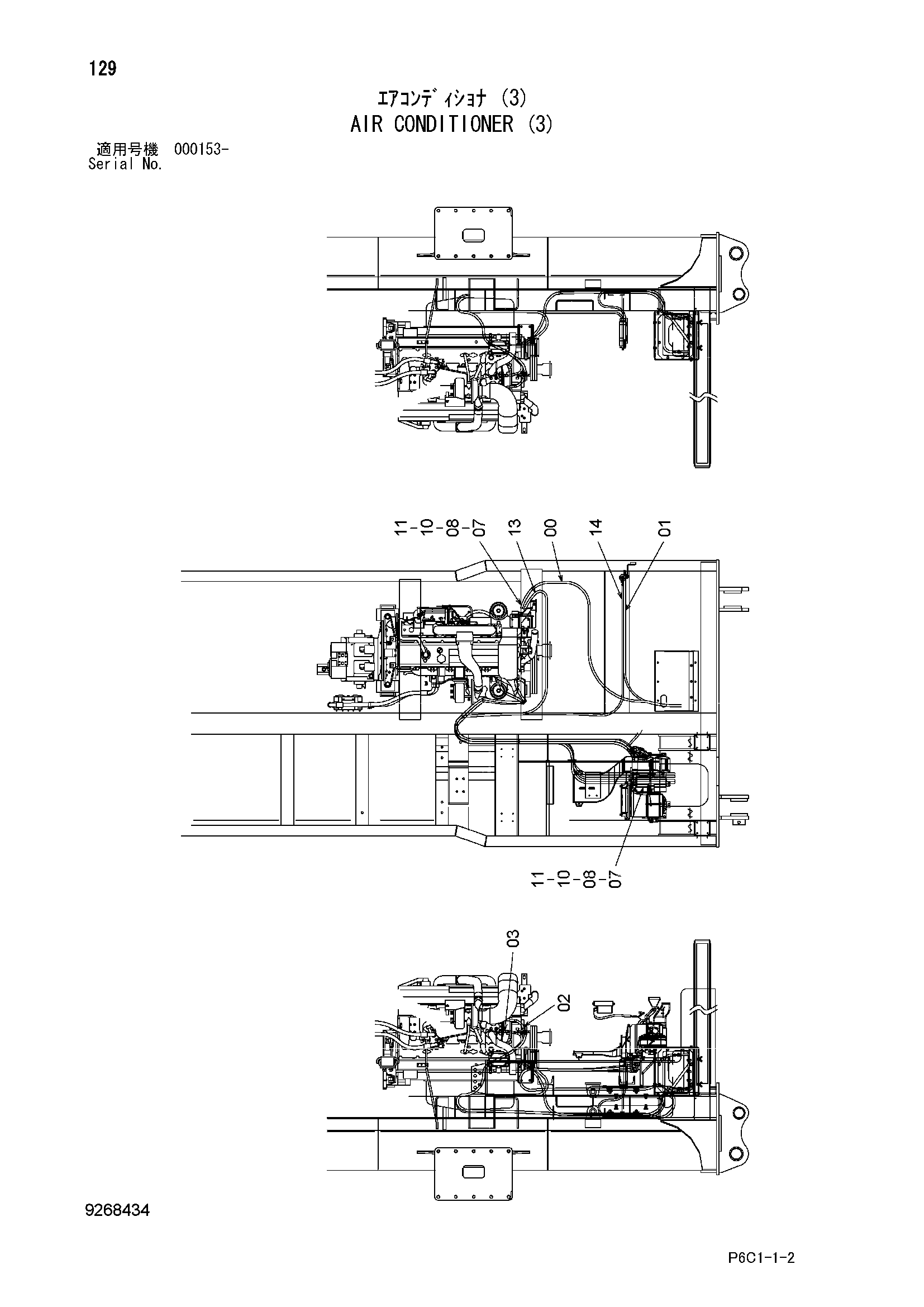

Заводская схема «Кондиционер (3)» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4660646 | Шланг радиатора | 1 |
| 01 | 4660645 | Шланг радиатора | 1 |
| 02 | 4660624 | Водяной шланг | 1 |
| 03 | 4660623 | Водяной шланг | 1 |
| 07 | 4192034 | Зажим | 5 |
| 08 | J271020 | Болт с шайбой | 5 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4190282 | Зажим | 5 |
| 11 | J271020 | Болт с шайбой | 5 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4696903 | Шланг радиатора | 1 |
| 14 | 4696904 | Шланг радиатора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
