Лестница — HITACHI FV30

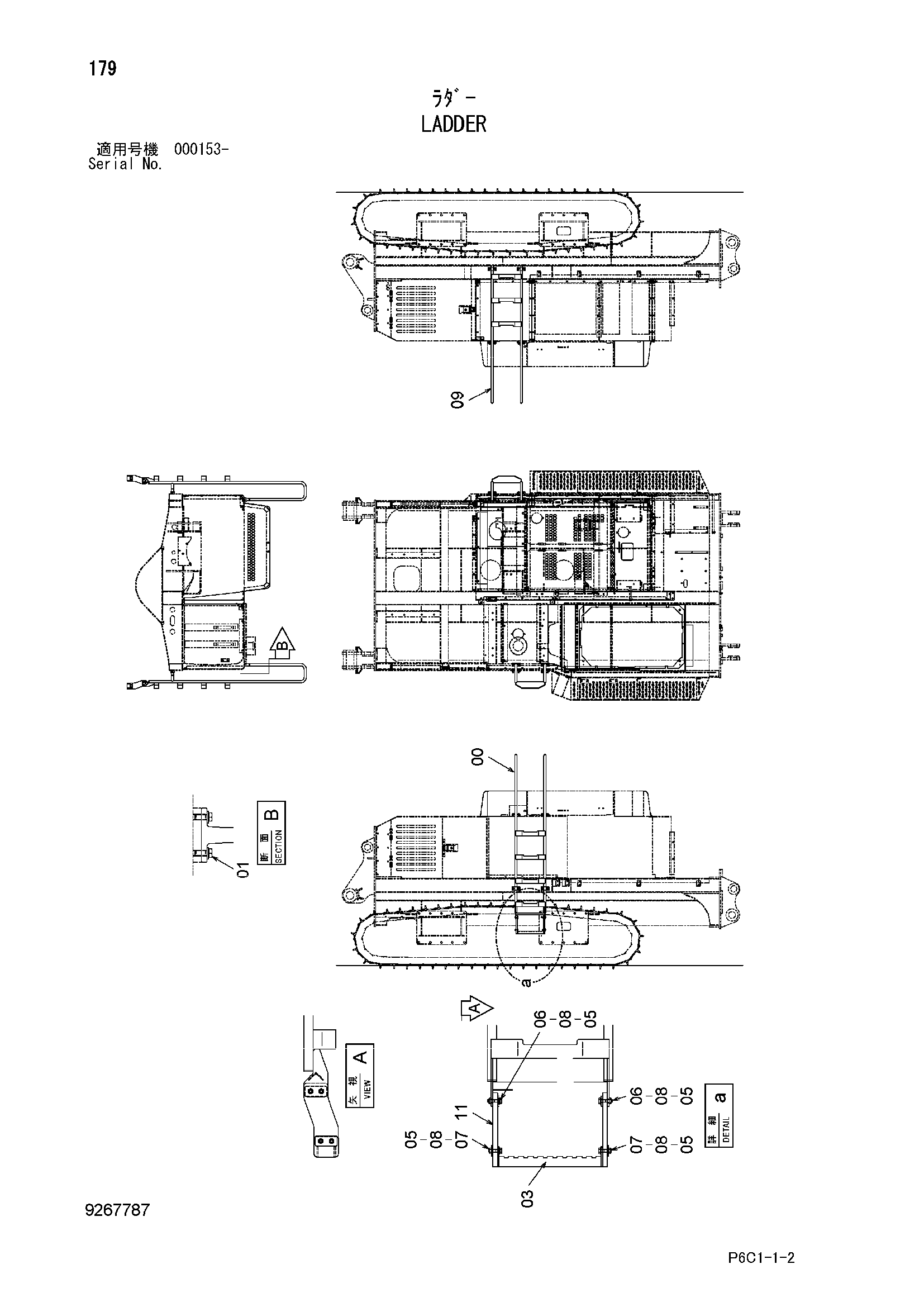

Заводская схема «Лестница» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024892 | Поручень | 1 |
| 01 | J271230 | Болт с шайбой | 16 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 8106396 | Ступень | 1 |
| 05 | 4659170 | Шайба | 4 |
| 06 | J271045 | Болт с шайбой | 4 |
| 06A | J901045 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | J271040 | Болт с шайбой | 4 |
| 07A | J901040 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | M660010 | U-образная гайка | 8 |
| 09 | 6026670 | Поручень | 1 |
| 11 | 4697243 | Страп | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
