Кондиционер (2) — HITACHI FV30

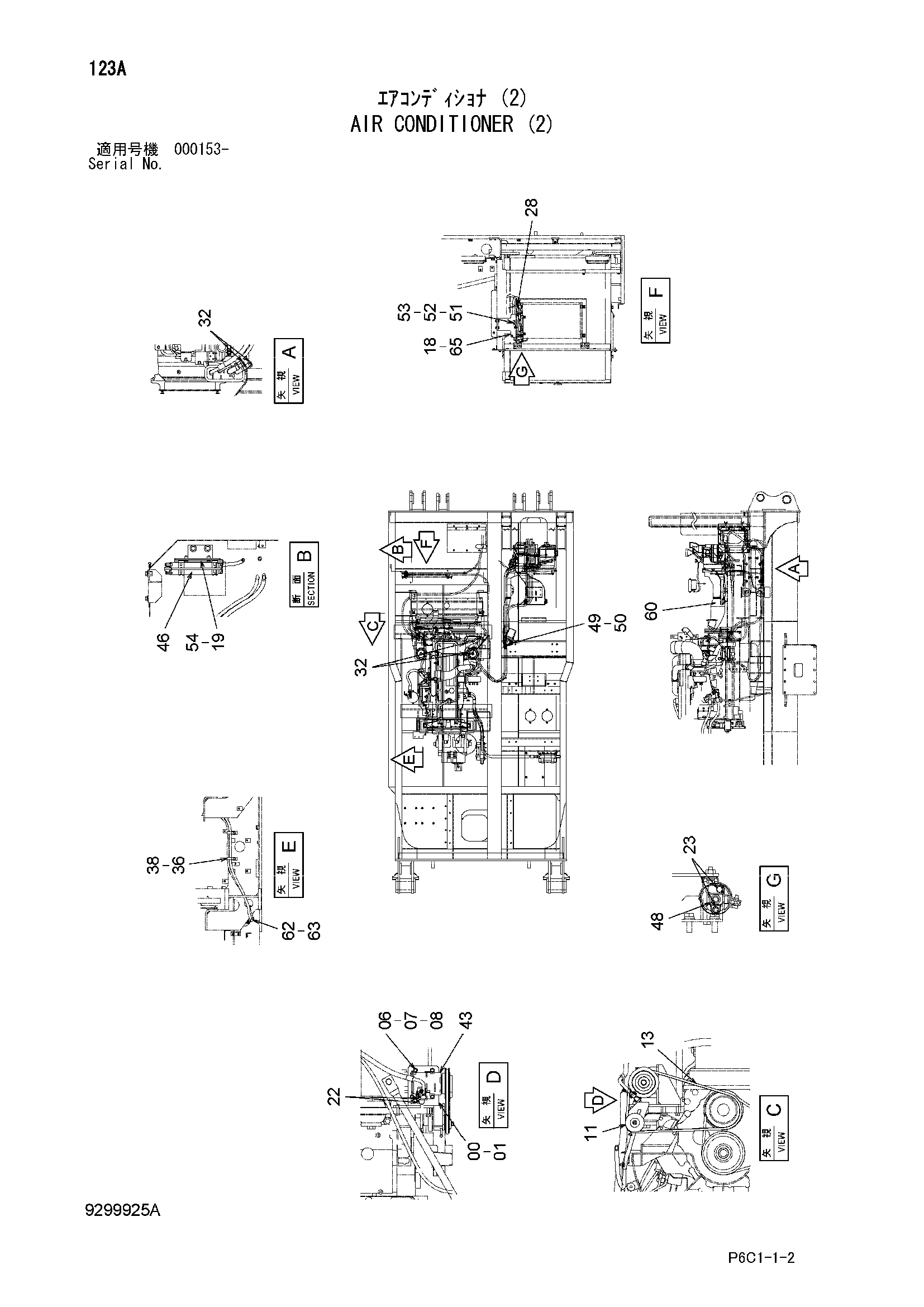

Заводская схема «Кондиционер (2)» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038271 | Кронштейн | 1 |
| 01 | J271250 | Болт с шайбой | 4 |
| 01A | J901250 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 06 | J900880 | Болт | 4 |
| 07 | A590908 | Пружинная шайба | 4 |
| 08 | A590108 | Плоская шайба | 4 |
| 11 | 4252004 | Шкив | 1 |
| 13 | 4612763 | Ремень V | 1 |
| 18 | J281230 | Болт с шайбой | 2 |
| 18A | J901230 | Болт | 1 |
| 18B | 4249324 | Шайба | 1 |
| 19 | J260825 | Болт с шайбой | 2 |
| 19A | J900825 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 22 | J260630 | Болт с шайбой | 2 |
| 22A | J900630 | Болт | 1 |
| 22B | A590106 | Плоская шайба | 1 |
| 23 | J260625 | Болт с шайбой | 2 |
| 23A | J900625 | Болт | 1 |
| 23B | A590106 | Плоская шайба | 1 |
| 28 | 4055312 | Ленточный зажим | 20 |
| 32 | 4514699 | Хомут шланга | 4 |
| 36 | 4190266 | Зажим | 2 |
| 38 | J271020 | Болт с шайбой | 2 |
| 38A | J901020 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 43 | 4436025 | Компрессор | 1 |
| 46 | 4333461 | Бак рекеивер | 1 |
| 48 | 4374958 | Соединение | 1 |
| 49 | 4405194 | Проставка | 1 |
| 50 | 4405814 | Датчик | 1 |
| 51 | 4405815 | Датчик | 1 |
| 52 | 4411931 | Кронштейн | 1 |
| 53 | J260820 | Болт с шайбой | 1 |
| 53A | J900820 | Болт | 1 |
| 53B | A590108 | Плоская шайба | 1 |
| 54 | 4446657 | Держатель | 1 |
| 60 | 9201050 | Воздуховод в сборе(D) E | 1 |
| 62 | 4190266 | Зажим | 1 |
| 63 | J271025 | Болт с шайбой | 1 |
| 63A | J901025 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 65 | 8112712 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
