Гидроцилиндр. (флаил) — HITACHI FV30

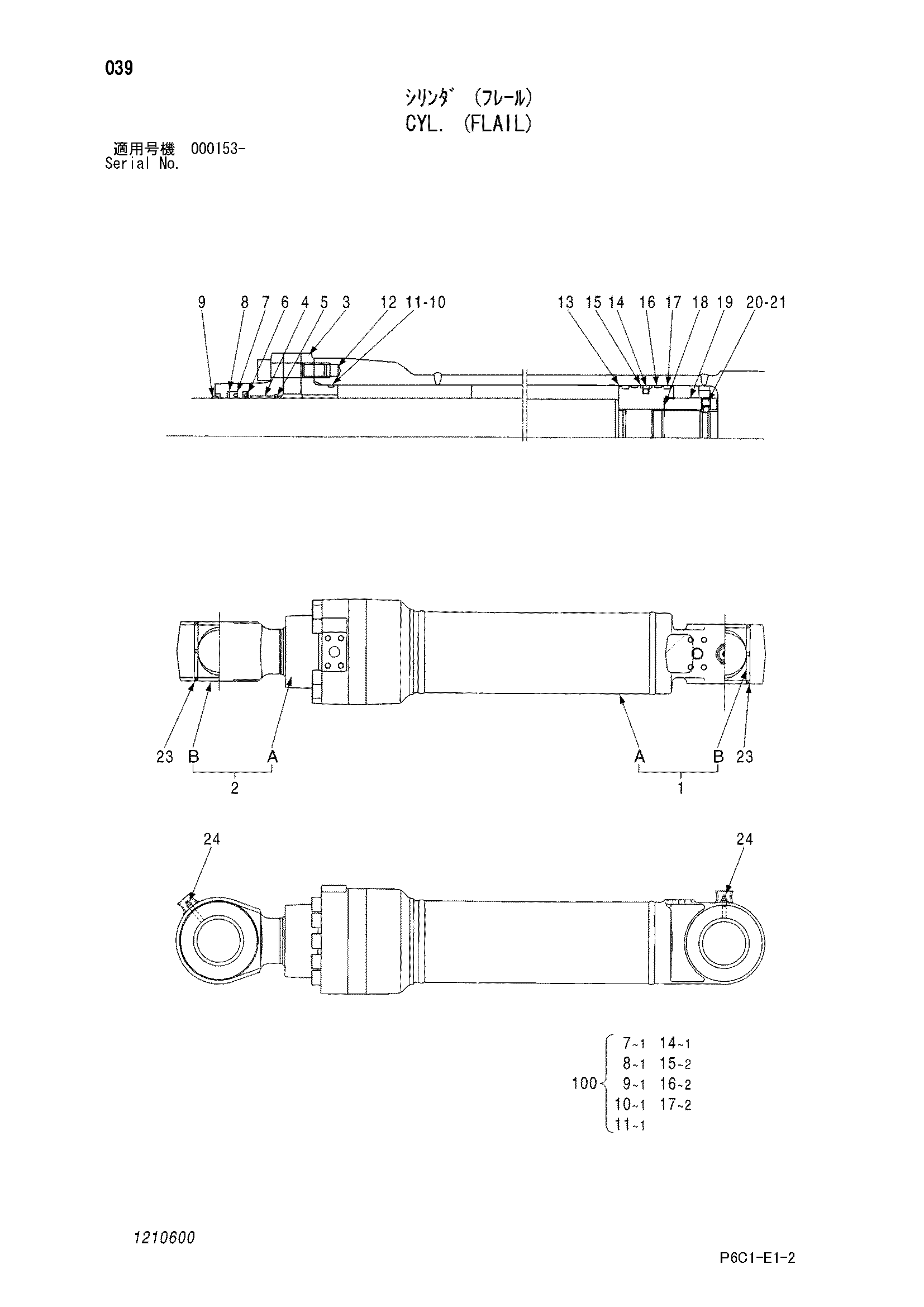

Заводская схема «Гидроцилиндр. (флаил)» для HITACHI FV30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4686037 | Гидроцилиндр | 1 | |
| 1 | 1210601 | Труба гидроцилиндра в сборе | 1 |
| 1A | 1210602 | Труба гидроцилиндра | 1 |
| 1B | 0937502 | Втулка | 1 |
| 2 | 1210603 | Шток поршня в сборе | 1 |
| 2A | 1210604 | Шток поршня | 1 |
| 2B | 0937502 | Втулка | 1 |
| 3 | 0997702 | Головка гидроцилиндра | 1 |
| 4 | 0309204 | Втулка | 1 |
| 5 | 0236905 | Кольцо | 1 |
| 6 | 0997703 | Кольцо | 1 |
| 7 | 0997704 | У-ринг | 1 |
| 8 | 0667405 | Опорное кольцо | 1 |
| 9 | 0667406 | Грязесъёмное кольцо | 1 |
| 10 | A811140 | Уплотнительное кольцо | 1 |
| 11 | 0962004 | Опорное кольцо | 1 |
| 12 | M342080 | Болт с внутренним шестигранником | 10 |
| 13 | 0937507 | Поршень | 1 |
| 14 | 0373411 | Уплотнительное кольцо | 1 |
| 15 | 0492208 | Опорное кольцо | 2 |
| 16 | 0962008 | Кольцо | 2 |
| 17 | 0373413 | Кольцо | 2 |
| 18 | 0836111 | Регулировочная шайба | 1 |
| 19 | 0836112 | Гайка | 1 |
| 20 | 0352715 | Установочный винт | 1 |
| 21 | 0104404 | Шарик | 1 |
| 23 | 4067901 | Пылезащитное уплотнение | 4 |
| 24 | J75481 | Пресс-маслёнка | 2 |
| 100 | 4660570 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI FV30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
